Сварщик на полуавтомате что это?

Сварочный полуавтомат: что это, виды, принцип работы, преимущества

Вопрос что такое сварочный полуавтомат достаточно популярен среди новичков сварочного процесса, которые желают получить базовые навыки по работе с металлическими изделиями. Если научиться использовать по назначению это устройство, отпадает необходимость призывать на помощь профессиональных сварщиков, так как при помощи качественного и надежного устройства можно с легкостью выполнить любой объем работы. Устройство, предназначенное для сварки представляет собой электромеханический агрегат, который выполняет возложенные на него задачи при помощи плавящегося электрода. Современные аппараты, как правило, оснащены регулятором напряжения, поэтому сварщик имеет возможность самостоятельно выбирать режим процесса и устанавливать силу сварочного тока.

Узнать, какие бывают виды сварочных аппаратов, о преимуществах и недостатках каждой модели, а также все о сварке полуавтоматом, в настоящий момент несложно. Достаточно ввести запрос в просторах мировой паутины и океан информации станет доступен для вас. Кроме того, всегда можно обратиться за помощью к консультантам специализированных магазинов.

Принцип работы сварочного полуавтомата

Сварочный полуавтомат принцип работы достаточно прост и позволяет научиться качественно и аккуратно работать даже людям, которые не имели ранее опыта в данном направлении. Сварка полуавтомат принцип работы каждой модели приблизительно одинаков, несмотря на то, что современный строительный рынок сегодня предлагает огромное количество вариантов, которые отличаются между собой функциями, наличием дополнительных эксплуатационных возможностей, формой, размером и весом, а также комплектацией. Несмотря на то что, принцип работы полуавтомата базируется на современных высокотехнологичных разработках, он достаточно прост для самостоятельного выполнения задач.

Принцип работы сварочного полуавтомата делает аппарат многофункциональным устройством, которое применяется как для бытовых целей, так и в различных отраслях промышленности для скрепления изделий из металла. Он подходит для работы с цветными или черными металлами, которые имеют различную толщину и плотность. Практически любой аппарат подразумевает самостоятельный выбор мощности, который может быть идеально подобран для определенного вида конструкции. Специальное устройство позволяет в несколько раз сделать быстрее процесс сварки, а также добиться идеальных аккуратных швов.

Начинающий сварщик, который желает познать специфику работы и понять как работает сварочный полуавтомат, должен прежде всего изучить его параметры. Аппарат представляет собой электромеханическое устройство, которое подает в сварочную зону проволоку, выступающую в роли плавящегося электрода. Процесс работы начинается, когда на обрабатываемую металлическую конструкцию бесперебойно подается электродная проволока. Преимущество конструкции в том, что не нужно сварщику самостоятельно выполнять замену электродов, так как они подаются автоматически. При направлении на участок сварочного тока происходит нагревание и деформация металла. Чаще всего применяется при сварочных работах специальный газ аргон. Он позволяет выполнить работу более аккуратно, так как предотвращает окисление металла. Но может использоваться также сварка без аргона. Какой вид должен быть задействован, зависит от специфики предстоящей работы.

Виды сварочных полуавтоматов:

  • бытовой;
  • полупрофессиональный;
  • профессиональный сварочный полуавтомат.

Каждый из них имеет свои преимущества и имеет определенные особенности. Профессиональные сварочные полуавтоматы оснащены дополнительными опциями сварочной дуги и являются наиболее мощными и производительными моделями. Сварочный полуавтомат профессиональный может быть стационарным или передвижным, который перемещается за счет специальных колес.

Импульсная сварка полуавтоматом — что это? Руководство по импульсной сварке

Импульсная сварка полуавтоматом

Введение

Достоинства импульсной сварки

  • Сниженное образование дыма и разбрызгивание металла. При этом в сварочный шов попадает только наплавленный металл, что позволяет снизить расходы материалов и увеличить эффективность сварки. В результате снижается время на доработку шва, а рабочая зона остается чистой, без дыма.
  • Экономия присадочного материала. При импульсной MIG-сварке достигается оптимальная скорость подачи присадочной проволоки определенного сечения.
  • Сниженное тепловложение. За счет контролируемого тепловложения исключается деформация свариваемого металла, его прожиг, улучшается внешний вид и качество сварочного соединения. Данная особенность важна при MIG-сварке металлов и сплавов, которые чувствительны к тепловложению.
  • Качественный сварочный шов. Благодаря контролируемому тепловложению, высокой стабильности сварочного цикла, сниженному разбрызгиванию металла, достигается качественный шов с плотным формированием и правильным охватом корня шва.
  • Высокая производительность. При импульсной MIG-сварке достигается быстрый процесс наплавки и сварки металлов. Универсальность метода, его простота в освоении позволяют начинающим сварщикам в кратчайшие сроки освоить процесс импульсной сварки полуавтоматом.

Что такое импульсная сварка полуавтоматом

Импульсная MIG-сварка – это неконтактный способ переноса металла из присадочной проволоки в сварочный шов. В результате исключается прямой контакт проволоки со сварочной ванной. В рабочем цикле происходит кратковременное изменение величины высокочастотного тока в момент импульса. Благодаря этому снижается тепловложение и образование брызг.

При каждом импульсе создается капля расплавленного металла на кончике проволоки, затем происходит отрыв капли металла, и она вталкивается в сварочную ванну. Капля перемещается в шов (ванную) через сварочную дугу. На каждый пульс по одной капле.

В режиме импульсной MIG-сварки величина тока снижается, когда не нужна дополнительная энергия, что позволяет остыть заготовке. Период «остывания» дает возможность использовать импульсный процесс для сварки тонкостенных и листовых материалов.

Отличие импульсной сварки от других способов переноса металла

  1. Перенос капли металла короткими замыканиями. Прямой контакт присадочной проволоки с обрабатываемым металлом вызывает короткое замыкание на конце электрода. Такой метод проходит при низких температурах, обеспечивая хорошее качество сплавления металлов. Сварка используется для изделий разного сечения во всех пространственных положениях. Достигается контролируемая сварочная ванна с быстрым затвердением. Недостатки такого способа сварки: низкая производительность, интенсивное разбрызгивание металла и ограниченная скорость подачи присадочного материала.
  2. Крупнокапельный перенос металла. Это способ с неконтролируемыми короткими замыканиями. При этом происходит отделение больших сварочных капель от присадочного материала. Такой метод сварки используется для горизонтальных и нижних швов, где требуется большое тепловложение. Преимущества метода: высокая скорость подачи присадочного материала и возможность выполнять сварку на высоких токах. Недостатки: сильное разбрызгивание металла и искажение сварочной ванны, из-за чего ухудшается качество шва. Наблюдается большой расход присадочной проволоки и некрасивый внешний вид сварочного соединения.
  3. Струйный перенос металла – мелкокапельный перенос металла. Достоинства: красивый внешний вид сварочного соединения, большая глубина провара, небольшое разбрызгивание металла и высокая производительность цикла сварки и наплавки. Недостатки: вероятность прожига металла, большое тепловложение, сварка возможна только в горизонтальном положении.

Подключение и настройка

  • Нужно обеспечить надежное заземляющее соединение. В период импульса возникают высокие токи, поэтому должен быть надежный контакт с заземлением.
  • Необходимо проверить правильность подключения всех кабелей.
  • Рекомендуется использовать силовые кабели длиной до 15 метров, чтобы сократить величину индуктивности. При сматывании кабелей большой длины увеличивается индуктивность, которая сглаживает импульсы.
  • Не рекомендуется наматывать кабели вокруг токопроводящих предметов для повышения эффективности импульсной сварки.

Настройка формы волны импульса очень важна при импульсной сварке. К каждому полуавтомату MIG с импульсным режимом идет руководство по эксплуатации и настройке, где подробно описан процесс настройки инверторного аппарата. Правильная настройка импульсного режима MIG-сварки позволяет добиться качественного провара и красивой формы шва.

Разновидности сварочных автоматов и полуавтоматов

Электродуговая сварка считается наиболее распространенным способом получения неразъемных соединений металлических деталей. Она широко применяется в промышленном производстве, строительстве и при выполнении ремонтных работ. В отличие от пайки и склеивания, где присадочный материал не смешивается с основным, применение электрической дуги приводит к расплавлению и электрода, и соединяемых деталей. Происходящие в это время физические процессы и химические превращения позволяют получить шов с высокими механическими характеристиками.

Оборудование для проведения сварочных работ постоянно совершенствуется, и на сегодняшний день на рынке представлено огромное количество его модификаций. Наибольший интерес вызывают аппараты, которые относят к категориям автомат и полуавтомат. Несмотря на созвучность названий, они имеют ряд принципиальных отличий в конструкции и технологии сварки.

Конструкция полуавтоматического аппарата

Аппарат представляет собой модульную конструкцию, состоящую из источника тока, подающего механизма и горелки. Устройства для сварки в атмосфере защитного газа комплектуются баллонами. Существует ряд высокопроизводительных моделей с охлаждением, которые подключаются к магистрали или резервуару с водой. Полуавтоматы отличаются небольшим весом и высокой мобильностью. Их можно переносить или перевозить на шасси к месту проведения работ. Аппараты применяются для монтажа инженерных систем, при ремонте в условиях действующего производства и мастерских.

Читать еще:  Стол сварщика своими руками

Также существуют полуавтоматы стационарной конструкции − сварочные посты. Их применяют в серийном производстве металлоконструкций, когда большинство швов имеет небольшую длину (до 0,8 м).

Главное конструктивное отличие полуавтомата от автомата – наличие горелки, которая обычно выполняется в форме пистолетной рукоятки.
К ней присоединяются:

Технология полуавтоматической сварки

Расплавленный металл электрода и соединяемых деталей нуждается в защите от атмосферного кислорода. Существуют две технологии, позволяющие избежать их интенсивного окисления и выгорания легирующих добавок.

  • Сварка в среде защитных газов. Технология предполагает использование проволоки сплошного сечения, а также аргона или углекислоты. Газы подаются через сопло под небольшим избыточным давлением, позволяющим вытеснить воздух.
  • Сварка порошковой проволокой. Содержащие флюс присадочные материалы позволяют обойтись без защитной атмосферы. При плавлении порошковой проволоки происходит образование шлака и газов, предохраняющих сварочную ванну от окисления.

Процесс выполнения полуавтоматической сварки

В задачи оператора полуавтоматической установки входят выбор режима работы аппарата (настройка силы тока, выбор полярности) в соответствии с диаметром электрода и материалом, активация горелки и выполнение нужного количества проходов вдоль шва. Скорость подачи проволоки (сохранение постоянной длины дуги) регулируется в режиме автомата.

Многие современные аппараты имеют дополнительные функции, облегчающие работу сварщика: повышение напряжения при розжиге дуги, возможность переключения с постоянного тока на переменный или импульсный для соединения деталей из цветных металлов. Некоторые модели перестраиваются на сварку неплавящимся электродом или на обычную ручную.

Полуавтоматы с электронным управлением имеют встроенную память для сохранения настроек. Для перехода в другой режим оператору требуется только выбрать соответствующий номер программы.

Конструкции сварочных автоматов

Сварочные автоматы представляют собой целый класс высокотехнологичного оборудования. Чаще всего они используются в условиях производства. Автоматы самостоятельно подают присадочные материалы и перемещают сварочную головку вдоль шва. Многообразие конструкций таких аппаратов обусловлено различиями в производственных технологиях.

Схема организации сварочных работ на установке УАСТ-1 при строительстве трубопроводов

По способу перемещения автоматы бывают следующих типов.

  • Подвесные. Оператор устанавливает сварочную головку и деталь в нужное пространственное положение. При этом перемещается последняя. Такие автоматы позволяют получать швы практически любой конфигурации.
  • Самоходные. Такие автоматы устанавливаются на специальную тележку. Главная их особенность – возможность перемещения в процессе сварки и головки, и детали.
  • Сварочные тракторы. Наиболее легкие и мобильные автоматы, снабженные шасси. Во время сварки трактор перемещается по специальным рельсам или самой детали. Главное преимущество такого автомата – возможность работы с деталями большой длины. Теоретически трактор способен выполнить бесконечный прямолинейный шов.

Сварочные автоматы применяются в производстве труб, сосудов и емкостей большого диаметра, строительных и промышленных металлоконструкций. Существуют специализированные аппараты для сварки определенных деталей. Многие производители комплектуют свои автоматы сменной оснасткой, позволяющей расширить сферу применения. Например, копирующие устройства позволяют выполнять сварку деталей сложной формы.

Конструктивно различают одно- и многоэлектродные автоматы. Последние отличаются более высокой производительностью. Некоторые автоматы могут быть объединены в технологические линии с единым управлением.

Технологии автоматической сварки

Выбор технологии зависит от специфики соединяемых деталей. Наибольшее распространение получили следующие виды.

  • В среде защитного газа. Для получения шва требуемого качества могут использоваться аргон, гелий, а также различные смеси.
  • Сварка под флюсом. Одна из наиболее производительных технологий, используемая в крупном машиностроении и металлургическом производстве. В качестве присадочных материалов автомат использует проволоку сплошного сечения и сыпучий флюс.
  • Электрошлаковая сварка. Тепло для расплавления основного и присадочного металлов выделяется при прохождении тока через слой жидкого шлака. Такая сварка обеспечивает минимальное растворение водорода в металле и обеспечивает высокую ударную вязкость соединения.

Автоматы могут быть настроены на любой тип переноса присадочного металла в сварочную ванну, включая струйный. При возникновении короткого замыкания аппарат восстанавливает сварочную дугу без участия оператора.

Аппарат АДС-1 для автоматической сварки проволокой сплошного сечения в защитном газе CO2

Преимущества и недостатки полуавтоматической сварки

К преимуществам сварки в полуавтоматическом режиме можно отнести следующие.

  • Возможность соединения тонколистовых материалов. Подбирая режим работы аппарата и диаметр проволоки, добиваются минимальных тепловых нагрузок и снижения эффекта коробления.
  • Качество шва не зависит от его протяженности. При необходимости детали можно соединять точечной сваркой.
  • Разнообразие материалов. Полуавтомат способен работать как с конструкционными углеродистыми сталями, так и со многими высоколегированными инструментальными. Изменением рода тока и полярности можно настроить режимы для сварки цветных металлов, в том числе с высокой химической активностью.
  • Удобство настройки. Оператор может быстро настроить требуемый режим, что очень удобно при выполнении мелких работ.

Такие аппараты имеют также ряд недостатков, ограничивающих их применение.

  • Невозможность работы с проволокой большого диаметра из-за ее высокой жесткости.
  • Сложности в проведении сварочных мероприятий на открытом воздухе. Чтобы ветер не сносил защитную атмосферу, приходится увеличивать расход инертного газа.
  • Интенсивное разбрызгивание металла при токах выше 500 А.
  • Высокая интенсивность излучения от дуги.
  • Необходимость в заправке баллонов.

Достоинства и недостатки применения автоматов

Преимущества сварочных автоматов хорошо проявляются в режимах интенсивной эксплуатации.

  • Высокая производительность. Установки способны работать с лентой и проволокой больших сечений. Их производительность позволяет выполнять сварку деталей толщиной более 100 мм. Также они эффективны, если необходимо получить большое количество коротких швов при серийном производстве.
  • Исключено влияние человеческого фактора. Работа автомата не зависит от физического и психологического состояния оператора. Если настройка выполнена в соответствии с технологией, шов получится ровным по длине и толщине.
  • Работа в труднодоступных местах. Конструкции аппаратов позволяют выполнять сварку там, где человек не сможет находиться физически. Некоторые установки рассчитаны именно на такие специфические операции.
  • Удобство регулировки. Современные автоматы оснащены электронным управлением и встроенной памятью. Для каждого нового изделия параметры сварки настраиваются один раз. Впоследствии предустановки можно загрузить из памяти.
  • Безопасность оператора. Современные установки оснащаются системами принудительного удаления дыма и другими средствами защиты. Благодаря отсутствию воздействия вредных и опасных факторов снижается риск возникновения профессиональных заболеваний.

Основные недостатки автоматов – это высокая стоимость и затраты на организацию процесса. Для установки некоторых элементов и свариваемых деталей может потребоваться грузоподъемное оборудование. Чтобы получить качественный шов, начальная настройка режима должна быть выполнена тщательно: оператор должен иметь соответствующую квалификацию.

Чтобы получить дополнительную информацию о сварочном оборудовании и профессиональные рекомендации по выбору, свяжитесь с представителем ООО «ТСК» по телефону. Мы готовы создать проект сварочного производства, обеспечить его сопровождение, а также комплектацию оборудованием и материалами.

Чем отличается сварка автомат от полуавтомата

Автоматы, равно как и полуавтоматы, создают точные качественные сварные соединения различных материалов любой толщины. Из-за этого они востребованы на разных производственных площадках. Однако стоит подчеркнуть, что есть существенная разница в работе полуавтоматического агрегата и полностью автоматизированной установки.

  • Виды и принцип работы полуавтомата
  • Техника сваривания металлов полуавтоматом
    • Сварка в среде защитного газа
    • Технология работы с алюминием
    • Сварка с проволокой
    • Правила выполнения сварочных работ

Виды и принцип работы полуавтомата

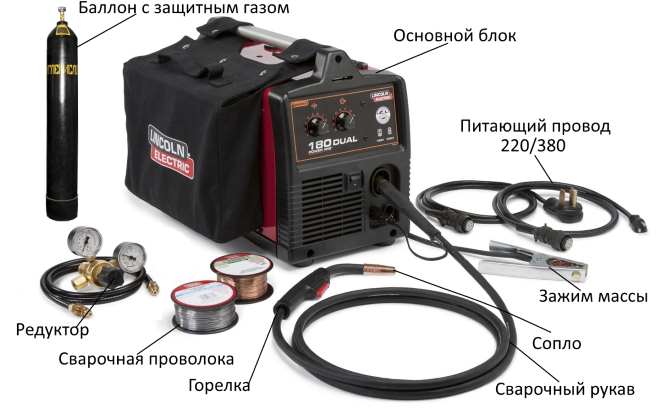

Основные компоненты сварочного аппарата:

  • панель управления;
  • механизм и рукав для подачи проволоки;
  • бухта расходного материала;
  • горелка;
  • кабель энергоснабжения;
  • шланг и редуктор подачи газа;
  • газовый баллон;
  • система управления;
  • выпрямитель и нагреватель.

Подобное оборудование представлено в широком ассортименте, который упорядочен по возможностям и упорядочен по видам. Согласно общепринятой классификации сварочное оборудование делится на ручное, автоматическое и полуавтоматическое.

Самый простой тип – ручные сварки – идеально подходит для бытового использования, мастерских и других небольших производств. Автоматы и полуавтоматы характеризуются высокой производительностью и точностью обработки. Они являются составной частью производственных линий на больших и средних предприятиях. Помимо скорости работы они обеспечивают качественное соединение заготовок.

В силу объективных причин автоматическое оборудование стоит на порядок дороже по сравнению с установками бытового или полупрофессионального уровня. Системы комфортны в эксплуатации, поскольку требуется минимальное участие человека. Помимо этого, они отличаются более обширными функциональными возможностями и рассчитаны на длительный срок использования.

Лучше оценить достоинства автоматического оборудования позволяет понимание принципов его работы:

  • внутри корпуса заключена бобина с намотанной на нее проволокой. Это расходный материал, заменяющий привычный электрод дуговой ручной сварки. Подается проволока в автоматическом режиме;
  • расходный материал подводится к соплу газовой горелки, где плавится и становится элементом соединения металлических заготовок;
  • стабильность дуги обеспечивается автоматической системой, которая поддерживает горение и синхронную подачу проволоки;
  • оператор выбирает оптимальную скорость подачи расходного материала на основании скорости перемещения горелки и вида обрабатываемого металла.
Читать еще:  Советы начинающему сварщику инвертором

Сварка автомат и полуавтомат имеют сходные принципы работы. Но есть и существенное отличие: в автомате буквально все процессы выполняются исключительно механизмами и контролируются системой управления. В полуавтоматах некоторые операции требуют вмешательства человека.

Полуавтоматическое сварочное оборудование делится на несколько видов в зависимости от эксплуатационных характеристик. Относительно способа защиты сварочного шва отличают полуавтоматы для работы под флюсом и в защитной газовой среде. По источнику питания они могут быть:

  • однофазными. Для подключения достаточно обычной сети питания напряжением 220 Вольт. Важно, чтобы поддерживалось стабильное напряжение. Если оно будет «скакать», то сварочное соединение будет иметь дефекты;
  • трехфазными. Обеспечивается высокое качество и беспроблемная работы оборудования.

Техника сваривания металлов полуавтоматом

Технология соединения металлов с использованием полуавтоматической установки очень важна с точки зрения качества выполнения работ. Важно добиться того, что с течением времени шов не утратит своих первоначальных характеристик. Работа с полуавтоматом существенно отличается от технологических особенностей эксплуатации ручной дуговой сварки.

Ниже рассмотрены основные приемы и техники выполнения сварочных работ с использованием полуавтомата.

Сварка в среде защитного газа

При необходимости в работе полуавтоматических установок может использоваться защитный газ. Это необходимо для того, чтобы отсечь атмосферный воздух от области сваривания и предотвратить окисления шва. При таком подходе значительно повышается прочность сварного соединения.

Для сварочных работ применяются разные инертные газы, но чаще всего востребованы углекислый и гелий. Выбор обуславливается их сравнительно невысокой стоимостью и небольшим расходом в процессе выполнения работы.

В случае использование углекислого газа важно добиться высокого качества подготовки рабочей поверхности. Чем тщательней будет очищена поверхность, тем меньше вероятность того, что где-то останется пыль, грязь, ржавчина или остатки краски. Зачищают кромки наждачной бумагой, металлической щеткой или болгаркой.

Существует несколько технологических приемов выполнения сварочных работ полуавтоматом в защищенной среде:

  • непрерывное сваривание. Требует навыков и является одним из наиболее сложных вариантов. Подразумевается, что горелка продет от начала до конца сварного шва без пауз и остановок;
  • точечная автоматическая сварка. Заготовки соединяются с помощью большого количества сварных соединений, выполненных в виде точек, а не сплошным швом;
  • коротким замыканием. Выбирается в большинстве случаев, когда требуется соединить два тонких стальных листа. Металл расплавляется импульсами, которые генерируются в результате спровоцированного короткого замыкания в сварочном аппарате. Расплав двух заготовок после остывания образует одну конструкцию.

При работе полуавтоматической установкой в среде защитного газа многие специалисты отдают предпочтение режиму переменного тока. Прежде всего, нужно правильно настроить параметры оборудования, учитывая тип и толщину металла. Расход газа определяется режимом сварки, а проволока расходуется со скоростью 4 см за минуту рабочего времени. Точнее выбрать оптимальные настройки можно с помощью таблиц ГОСТа.

После завершения подготовительных работ, можно приступать к сварке. Включается подача газа, затем подключается питание для возбуждения электрической дуги (инициируется прикосновением проволоки к поверхности заготовок). Затем нажимается кнопка пуска, которая включает механизм подачи расходного материала в зону выполнения сварочных работ.

Для получения высококачественного шва необходимо учесть некоторые очень важные нюансы:

  • подача проволоки должна осуществляться строго прямо, но не вплотную к шву. Нужно сохранить беспрепятственный обзор сварочной ванны;
  • между кромками свариваемых заготовок оставляется небольшой интервал;
  • зазор определяется в зависимости от толщины заготовки. 1 мм – если изделие имеет стенки толщиной около 1 см. Если стенки толще, то зазор должен составлять примерно 10% от этой величины.

Технология работы с алюминием

Полуавтомат обладает широким спектром возможностей, что позволяет сваривать разные металлы, включая и алюминий. В силу его особых свойств следует придерживаться специальных требований, чтобы получить хороший результат:

  • на поверхности алюминия есть тонкий слой амальгамы, температура плавления которой существенно выше по сравнению с самим металлом. Поэтому для плавления требуется защитный газ;
  • плавится алюминий очень быстро и обладает высокой текучестью. Желательно использовать подложку, которая позволит избежать многих неприятных моментов;
  • для работы с алюминием лучше всего подходит режим обратной полярности с постоянным током. На горелке устанавливается положительный заряд, а на детали отрицательный.

Придерживаясь этих рекомендаций, сварщик быстро разрушит амальгаму и получит хорошего качества расплав. В итоге будет создан качественный сварной шов.

Сварка с проволокой

Полуавтомат позволяет работать как в газовой среде, так и без таковой. Можно сварить заготовки под флюсом. Но данный вариант больше подходит для промышленности и мало приемлем в быту из-за высокой стоимости флюса. Чтобы понять специфику метода, нужно обратить внимание на основные характеристики флюса – порошка, размещенного в средней части расходника.

Не рекомендуется применять самозащитные электроды в сочетании с полуавтоматической сваркой в случаях, когда требуется соединение тонких листов металла или же предстоит работа с среднеуглеродистой сталью. В противном случае не исключено образование дефектов – горячих трещин.

Повысить температуру дуги целесообразно для того, чтобы добиться полного расплавления порошка внутри защитного электрода. Достигается это за счет обратной полярности.

Правила выполнения сварочных работ

При выполнении серийных операций на промышленном производстве применяются автоматические или полуавтоматические сварочные установки. Основная разница между ними заключается в следующем:

  • в автомате подача расходных материалов и движение дуги механизировано;
  • полуавтомат лишен автоматического перемещения сварочной дуги: она подается оператором.

Новичкам для работы на полуавтоматическом оборудовании потребуются практические навыки его использования. Стать мастером и постоянно получать качественный результат только после изучения всех тонкостей работы оборудования и отработки приемов на практике.

Важно не забывать о требованиях техники безопасности. В обязательном порядке следует использовать защитную маску и форму, чтобы избежать ультрафиолетового ожога. Ни в коем случае нельзя пренебрегать требованиям ГОСТов и правил, которые помогут предотвратить травмы.

Для того, чтобы исключить вероятность случайного брака, специалисты рекомендуют перед началом работ всегда делать пробный шов. Таким нехитрым способом можно убедиться в том, все ли настройки подобраны правильно. И всегда нужно помнить о том, что полуавтоматы не могут работать в режим «нон стоп». Периодически нужно делать технологические паузы.

Полуавтомат сварочный – принцип работы, технология полуавтоматической сварки, режимы сварки

Существует несколько видов сварочных аппаратов. Для того чтобы выбрать подходящий аппарат, необходимо знать принцип его работы. Сварочный аппарат помогает получить качественный и ровный шов. Режимы полуавтоматической сварки помогают нагревать и расплавлять металл.

Что такое сварка и основные принципы работы сварочного полуавтомата

Для начала, давайте рассмотрим, что собой представляет сам процесс сварки. Сварка – это процесс соединения деталей путем нагрева и деформирования. Твердые материалы нагреваются, начинают деформироваться и, таким образом, соединяются между собой. В зависимости от способа выбирается и оборудование.

Для того чтобы правильно пользоваться сварочным автоматом, необходимо знать основу и принципы его работы. Сам процесс основан на том, что тепловая энергия направляется на оплавление поверхности металла. В результате металл расплавляется, и необходимые части соединяются между собой.

Для осуществления качественной сварки, оборудование должно иметь определенную силу тока и напряжение. А также должна быть определенная скорость процесса и расход инертного газа.

Режимы сварки полуавтоматом предусматривают, что вместо электродов применяется специальная сварочная проволока. Для того чтобы процесс сварки был эффективным и элементы между собой были соединены качественным и прочным швом, необходимо соблюдать последовательность этапов.

Устройство полуавтомата сварочного работает на переменном токе и очень важно установить правильную полярность сварочного тока. Прямая полярность используется для работы с флюсовой проволокой, а обратная при использовании газовой среды. Переставляя клеммы на корпусе, можно менять полярность с «плюса» на «минус» и наоборот.

Технология полуавтоматической сварки предполагает, что, перед началом работы, будет проведена регулировка расхода газа, натяжение проволоки и регулировка сварочного тока. Сварочная проволока вступает в сварочную горелку уже в ходе самого процесса.

Читать еще:  Сварщик обязанности и требования

Пользоваться сварочным аппаратом можно только соблюдая правила безопасности. Категорически запрещено снимать защитную маску, потому как именно она предотвращает попадание искр в глаза и на лицо.

Из чего состоит сварочный полуавтомат

Перед тем как начать работу, нелишним будет узнать устройство полуавтомата сварочного. К основным его элементам относятся:

  • источник питания;
  • устройство для подачи проволоки;
  • система управления;
  • сварочная горелка;
  • кабеля и шланги.

Сварочная проволока подается с помощью электродвигателя, редуктора и подающих роликов.

Полуавтоматическая сварка является, пожалуй, самой популярной. Чаще всего ее применяют для алюминия и нержавеющей стали. Но важно знать, что, если не использовать защитный газ, то разбрызгивание металла увеличивается.

Полуавтоматическая сварка – это процесс соединения различных металлов. Устройство полуавтомата сварочного имеет несколько основных режимов:

  • циклический – характерен для сварки элетродными проволоками;
  • режим сварки оптимизированной короткой дугой;
  • режим импульсивной сварки;
  • режим переноса металла струйного;
  • режим ротационного переноса.

Предусматривает полуавтомат сварочный принципы и режимы работы в защитных газах. Основными параметрами этих режимов являются: напряжение и скорость, диаметр проволоки, расход газа и его состав, колебание электрода.

Методы сварки полуавтоматом

Так как сварщик имеет дела с разными видами металла, он сам должен выбирать оптимальный режим. Для того чтобы было легче ориентироваться, существует несколько методов для сварки: стыковый, внахлёст и по готовым отверстиям.

Стыковая сварка имеет узкую направленность, используется в основном при ремонте автомобилей, для частичной замены какого-либо поврежденного элемента. Такой метод сварки требует профессионального подхода и навыков специалиста.

Метод сварки по готовым отверстиям заключается в том, что уже готовую заплатку приваривают к поверхности.

И самый простой, не требующий особых навыков, метод сварки внахлест. На подготовленную поверхность кладется отрезок металла, который заваривается внахлест, точечно.

В независимости от того, какой метод будет использован, поверхность должна быть предварительно подготовлена к сварке. Это делается для того, чтобы по окончании процесса на шве не образовывались поры, которые негативно сказываются на результатах сварки.

С поверхности металла необходимо удалить всю пыль, грязь, влагу или ржавчину, после чего обезжирить специальным средством. Затем, можно приступать непосредственно к работе.

Еще по этой теме на нашем сайте:

  1. Схема инверторного сварочного аппарата — схемы оборудования для инверторной сварки
    Сварочные работы больше не привилегия профи, и специальные знания по сварке могут пригодиться не только сварщикам. Схема инверторного сварочного аппарата – в нашей статье.

Сварочные маски Хамелеон Ресанта — отзывы пользователей
Без маски сварщика сваривать длительное время различные конструкции практически невозможно, так что этот защитный элемент обязательно должен присутствовать в арсенале специалиста.

Сварочные аппараты инверторные Ресанта — отзывы пользователей по Ресанта 160 и 190
«Ресанта» — это бренд известного в СНГ латвийского производителя электротехнических изделий. Первыми приборами, выпущенными предприятием в 1993 году, были стабилизаторы напряжения. Поначалу производителю хватало мощности.

Бытовая полуавтоматическая сварка — цена на полуавтоматы инверторного типа
Сварка полуавтоматом – процесс технически более сложный, чем обычный контактный. Почему так популярна полуавтоматическая сварка — цена на полуавтоматы гораздо выше обычных? Технология получила широкую.

Что такое сварочный полуавтомат

Сварочный полуавтомат – это электромеханический прибор для выполнения сварочного процесса плавящимся электродом в виде проволоки путем механизированной подачи его к месту сварки (к сварочной ванне). Скорость подачи проволоки устанавливается сварщиком на самом аппарате, а скорость и стабильность скорости перемещения горелки вдоль шва зависит только от сварного.

Полуавтоматов есть большое множество. Для того чтобы их более-менее разделить, имеется классификация по способу защиты сварочной ванны от окислительных процессов. Поэтому разделение будет следующим:

  • Полуавтоматическая сварка под слоем флюсов.
  • Сварка в защитных газах (инертные или активные).
  • Полуавтомат для работ порошковой проволокой.

Флюсованная проволока стоит немалых денег, поэтому более практично использовать сварочные аппараты предназначенные для работ в защитных газах. На сегодняшний день особенно полюбили сварку под флюсом производители якобы «очень доступных полуавтоматов». Данные аппараты по себестоимости недорогие, а посему очень доступны. Они привлекают покупателя ценой, отсутствием надобности покупки баллона с защитным газом. Но, есть и скрытые недостатки: качество шва намного хуже, чем у аппаратов с защитным газом, очень дорогостоящая флюсованная проволока.

Порошковую проволоку используют при сварке на полуавтоматах с защитным газом.

Каждый полуавтоматический аппарат состоит из следующих незаменимых блоков:

  1. источник тока для электродуговой сварки,
  2. редуктор с двигателем для перемещения проволоки,
  3. горелка с рукавом,
  4. сварочный кабель для подключения зажима к свариваемой детали (это чтобы замкнуть сварочную цепь),
  5. рукав для подачи газа к входному штуцеру аппарата,
  6. баллон с понижающим давление редуктором,
  7. система управления, которая управляет пуском, остановкой проволоки, регулировками скорости подачи и мощности дуги.

Сварочные полуавтоматы можно разделить еще на две категории согласно исполнения:

  • однокорпусные, те, у которых механизм подачи проволоки, источник сварочного тока и система управления размещены в одном корпусе.

  • более сложные, разделенные на две и более частей, в которых подающий механизм с горелкой и основным управлением в одном блоке, а источник сварочного тока с управлением в другой. При больших нагрузках рекомендуется дооборудовать горелку специальным водяным охлаждением с блоком циркуляции.

Аппараты для полуавтоматической сварки можно разделить и по способу питания:

  1. Однофазные (220В) очень удобны при выполнении работ «на выезде». Это оборудование можно запитать от любой розетки, но сеть должна соответствовать мощности аппарата, иначе просадка сетевого напряжения не позволит стабильно поддерживать мощность дуги, а это чревато некачественным результатом работы.
  2. Трехфазные (380В) не везде имеют возможность запитаться, но обладают большей стабильностью в работе при различных нагрузках. Также они равномерно распределяют нагрузку по всем трем фазам и меньше нагружают сеть.

Ввиду того что разработка, выбор качественных компонентов и комплектующих, которые влияют на долговечность работы имеют решающую роль, то сварочные полуавтоматы можно без раздумий поделить в ценовые категории:

  1. Бытовые для непродолжительных нагрузок. Они исполнены в виде моноблока и способны долгими годами радовать своего хозяина, если эксплуатируются эпизодически.
  2. Чуть подороже. Они более выносливы, зачастую имеют хорошую фурнитуру и могут использоваться на небольших СТО и производствах.
  3. Профессиональные. Разрабатываются для промышленного использования. Имеют более сложную систему управления и обладают большим функционалом по сравнению с предыдущими категориями. Ресурс такого оборудования намного выше общедоступных аппаратов.

К этим разновидностям и подвидам полуавтоматов сварочных можно добавить разделение по типу устройства, подающего проволоку:

  1. Толкающий вид – механизм проталкивает проволоку в рукав (при сварке тонкой, алюминиевой или флюсованной проволокой возможны замятия внутри рукава).
  2. Тянущий вид – подающий механизм находится в ручке горелки. Сварочная проволока втягивается либо с катушки в корпусе полуавтомата, либо катушка (в основном очень маленькая) размещена в рукоятке.
  3. Толкающее-тянущего вида – из названия понятно, что в этом аппарате имеется два синхронных подающих устройства. Одно толкает присадочную проволоку из корпуса аппарата, а второе подтягивает ее к месту сварки.

Механизмы подающих устройств могут иметь одну или две пары роликов, один из них подающий ролик, а другой прижимной. Механизмы с одной парой самые распространенные и используются с горелками, длинна рукава которой не более 3,5 метра. Для комфортной подачи проволоки в рукава длинной более 4 метров рекомендуется использовать подающие механизмы с двумя парами роликов. Для сварки цветных и черных металлов с применением очень длинных рукавов рекомендуется использовать сдвоенный: толкающий и тянущий механизм.

У каждого полуавтомата предусмотрена регулировка сварочного напряжения, и скорости подачи проволоки. Эти регулировки могут быть как ступенчатыми, так и плавными. У некоторых аппаратов схемотехнически предусмотрена зависимость скорости подачи от напряжения. Зачастую плавные регулировки присутствуют у полуавтоматов инверторного типа источника сварочного тока.

Для выполнения качественной сварки в полуавтоматах используется источник постоянного тока с жесткой и полого-падающей вольтамперной характеристикой. Если в источнике предусмотрена жесткая ВАХ, то в моменты отрыва капли расплавленного металла существенно сокращается длинна дуги и сила тока автоматически увеличивается. В этот момент напряжение остается стабильным. При полого-падающей характеристике с увеличением силы тока напряжение немного уменьшается.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
