Виды контроля сварных швов и соединений

Виды контроля сварки. Методы контроля качества сварных соединений

Содержание

  1. Виды контроля сварных соединений
    • Предварительный контроль
    • Текущий контроль сварки
    • Окончательный контроль сварки
  2. Какими методами контролируют сварные соединения?
  3. Методы разрушающего контроля сварных соединений
    • Металлографические исследования сварных соединений
    • Химический анализ сварного соединения
    • Механические испытания сварного соединения
  4. Методы неразрушающего контроля сварных соединений

Для того чтобы сварное соединение соответствовало заданным требованиям по качеству, необходимо контролировать его, начиная с контроля подготовки шва, продолжая контролировать во время сварки и заканчивая проверкой уже готового сварного соединения. Исходя из этого, различают следующие виды контроля сварки: предварительный, текущий и окончательный.

Виды контроля сварных соединений

Предварительный контроль

Предварительный контроль включает в себя проверку качества свариваемого металла и материалов для сварки. Кроме этого, контролируют подготовку сварных кромок и сборку свариваемых деталей, исправность оснастки для сварки, сварочного оборудования и приборов. Кроме этого, необходимо провести испытания стали на свариваемость, которые включают в себя механические испытания, металлографический анализ и испытания на вероятность образования холодных трещин и горячих трещин при сварке.

Текущий контроль сварки

Текущий контроль ведут непосредственно во время сварочных работ. При этом проверяют соблюдение технологии сварки (соблюдение режимов сварки, качество зачистки промежуточных сварных швов, заварку сварочных кратеров, выполнение предварительного и сопутствующего подогрева, при необходимости и другие моменты).

Окончательный контроль сварки

При окончательном контроле проверяют уже готовые сварные соединения. Готовое сварное изделие должно полностью удовлетворять требованиям, предъявляемым к нему.

Суммарная трудоёмкость всех контрольных операций может достигать до 30% от общей трудоёмкости изготовления сварной металлоконструкции. Объём контроля зависит от того, насколько высоки требования, предъявляемые к металлоконструкции, от сложности технологии сварки и от квалификации контролирующего персонала.

Какими методами контролируют сварные соединения?

Контроль сварных соединений производится с помощью следующих методов контроля: внешним осмотром, металлографическим анализом, химическим анализом, с помощью механических испытаний, просвечиванием рентгеновскими, или гамма-лучами, ультразвуковую дефектоскопию, магнитную дефектоскопию. Для достоверного контроля, сварное соединение необходимо очистить от шлака, окалины и сварочных брызг.

По своей сути, способы контроля сварки можно разделить на две группы: методы разрушающего контроля и методы неразрушающего контроля сварных соединений. О каждой из этих групп будет сказано чуть ниже по тексту.

Методы разрушающего контроля сварных соединений

Методы разрушающего контроля сварки — это различные испытания сварных образцов, позволяющие определить параметры сварного шва и зоны термического влияния. К таким методам относятся механические и металлографические испытания, а также химический анализ. Чаще всего такие испытания выполняют на контрольных образцах и реже — на самом изделии. Контрольные образцы должны из того же материала, что и само изделие, и свариваются они по той же технологии.

Металлографические исследования сварных соединений

Металлографический анализ заключается в засверливании и протравливании поверхности металла 10%-ным водным раствором хлорида меди и аммония. При этом засверленная поверхность должна проходить и через металл сварного шва, и через основной металл. Время протравливания составляет 2-3мин. По окончании протравливания остатки хлорида меди смывают водой.

После этого протравленную поверхность осматривают невооружённым взглядом (макроструктурное исследование), или, используя оптические приборы (макроструктурное исследование). При осмотре определяют качество провара и наличие внутренних сварных дефектов. При сварке ответственных металлоконструкций, металлографические исследования проводятся в расширенном объёме. Для их проведения применяются специальные микро- и макрошлифы, изготовленные из сваренных вместе контрольных пластин, или пластин, вырезанных непосредственно из сварного соединения.

Макроструктурное металлографическое исследование проводят невооружённым глазом, или с помощью лупы или увеличительного стекла. При таком методе контроля можно определить характер расположение видимых сварных дефектов.

При микроструктурном анализе исследуют структуру сварного шва и переходной зоны с помощью оптических приборов, дающих увеличение в 50-2000раз. Микроструктурное исследование позволяет определить наличие шлаковых включений в металле шва, обнаружить прожоги и несплавления, увидеть мельчайшие трещины и поры в металле и оценить величину зёрен металла.

Химический анализ сварного соединения

При проведении химического анализа устанавливают химический состав сварного шва, основного металла и электродов и определяют их соответствие установленным стандартам на изготовление сварного изделия. Химический анализ должен проводится в соответствии с требованиями ГОСТ 122-75, в котором оговорены методы отбора проб для химического и спектрального анализа.

Механические испытания сварного соединения

Для проведения механических испытаний чаще всего изготавливают специальные контрольные образцы из того же металла по той же технологии, что и сварное соединение. В некоторых случаях проводят испытания на образцах, вырезанных из сварного соединения.

При проведении механических испытаний определяют таких механические свойства соединения, как предел прочности на растяжение, ударную вязкость, твёрдость и максимальный угол загиба и пластичность металла. Форма и размеры образцов, взятых для испытаний, должны соответствовать ГОСТ 6996. Согласно этому стандарту, испытывают металл сварного шва, зону термического влияния и основной металл.

Методы неразрушающего контроля сварных соединений

К методам неразрушающего контроля сварки относят способы, позволяющие проверить качество металла шва и переходной зоны без их разрушения. К этим методам относятся внешний осмотр сварного соединения, а также исследования при помощи электромагнитных, акустических воздействий и при помощи различных веществ, проникающих в сварной металл.

С помощью подобных методов можно определить наличие различных дефектов в сварном соединении, их характер, величину и расположение. Эти возможности и определили общее название этих методов — дефектоскопия. О том, какие бывают виды дефектоскопии, и о неразрушающем контроле сварки подробно рассказано на странице: «Неразрушающий контроль сварных соединений, методы контроля».

Неразрушающие методы контроля сварных соединений

Существует десять неразрушающих методов контроля сварных соединений , которые применяют в соответствии с техническими условиями. Вид и количество методов зависят от технической оснащенности сварочного производства и ответственности сварного соединения.

Внешний осмотр — наиболее распространенный и доступный вид контроля, не требующий материальных затрат. Данному контролю подвергают все виды сварных соединений, несмотря на использования дальнейших методов. При внешнем осмотре выявляют практически все виды наружных дефектов. При этом виде контроля определяют непровары, наплывы, подрезы и другие дефекты, доступные обозрению. Внешний осмотр выполняют невооруженным глазом или используют лупу с 10-ти кратным увеличением. Внешний осмотр предусматривает не только визуальное наблюдение, но и обмер сварных соединений и швов, а также замер подготовленных кромок. В условиях массового производства существуют специальные шаблоны, позволяющие с достаточной степенью точности измерить параметры сварных швов.
В условиях единичного производства сварные соединения обмеряют универсальными мерительными инструментами или стандартными шаблонами, пример которых приведен на рис.123.

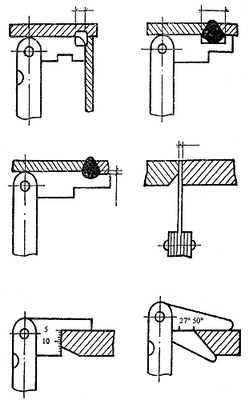

Рис. 123 Измерение разделки кромок, зазоров и размеров швов шаблоном ШС-2

Набор шаблонов ШС-2 представляет собой комплект стальных пластинок одинаковой толщины, расположенных на осях между двумя щеками. На каждой из осей закреплено по 11 пластин, которые с двух сторон поджимаются плоскими пружинами. Две пластины предназначены для проверки узлов разделки кромок, остальные — для проверки ширины и высоты шва. С помощью этого универсального шаблона можно проверять углы разделки кромок, зазоры и размеры швов стыковых, тавровых и угловых соединений.

Непроницаемость емкостей и сосудов, работающих под давлением, проверяют гидравлическими и пневматическими испытаниями. Гидравлические испытания бывают с давлением, наливом или поливом водой. Для испытания наливом сварные швы сушат или протирают насухо, а емкость заполняют водой так, чтобы влага не попала на швы. После наполнения емкости водой все швы осматривают, отсутствие влажных швов будет свидетельствовать об их герметичности.
Испытаниям поливом подвергают громоздкие изделия, у которых есть доступ к швам с двух сторон. Одну сторону изделия поливают водой из шланга под давлением и проверяют герметичность швов с другой стороны.

При гидравлическом испытании с давлением сосуд наполняют водой и создают избыточное давление, превышающее в 1,2-2 раза рабочее давление. В таком состоянии изделие выдерживают в течение 5 — 10 минут. Герметичность проверяют по наличию влаги наливах и величине снижения давления. Все виды гидравлических испытаний проводят при положительных температурах.

Пневматические испытания в случаях, когда невозможно выполнить гидравлические испытания. Пневматические испытания предусматривают заполнение сосуда сжатым воздухом под давлением, превышающим на 10-20 кПа атмосферное или 10 — 20% выше рабочего. Швы смачивают мыльным раствором или погружают изделие в воду. Отсутствие пузырей свидетельствует о герметичности. Существует вариант пневматических испытаний с гелиевым течеискателем. Для этого внутри сосуда создают вакуум, а снаружи его обдувают смесью воздуха с гелием, который обладает исключительной проницаемостью. Попавший внутрь гелий отсасывается и попадает на специальный прибор -течеискатель, фиксирующий гелий. По количеству уловленного гелия судят о герметичности сосуда. Вакуумный контроль проводят тогда, когда невозможно выполнить другие виды испытаний.

Читать еще:  Поворотный шов в сварке

Герметичность швов можно проверить керосином. Для этого одну сторону шва при помощи пульверизатора окрашивают мелом, а другую -смачивают керосином. Керосин имеет высокую проникающую способность, поэтому при неплотных швах обратная сторона окрашивается в темный тон или появляются пятна.

Химический метод испытания основан на использовании взаимодействия аммиака с контрольным веществом. Для этого в сосуд закачивают смесь аммиака (1%) с воздухом, а швы проклеивают лентой, пропитанной 5%-ным раствором азотнокислой ртути или раствором фенлфталеина. При утечках цвет ленты меняется в местах проникновения аммиака.

Магнитный контроль . При этом методе контроля дефекты швов обнаруживают рассеиванием магнитного поля. Для этого к изделию подключают сердечник электромагнита или помещают его внутрь соленоида. На поверхность намагниченного соединения наносят железные опилки, окалину и т.д., реагирующие на магнитное поле. В местах дефектов на поверхности изделия образуются скопления порошка, в виде направленного магнитного спектра. Чтобы порошок легко перемещался под воздействием магнитного поля, изделие слегка постукивают, придавая мельчайшим крупинкам подвижность. Поле магнитного рассеивания можно фиксировать специальным прибором, называемым магнитографическим дефектоскопом. Качество соединения определяют методом сравнивания с эталонным образцом. Простота, надежность и дешевизна метода, а главное его высокая производительность и чувствительность позволяют использовать его в условиях строительных площадок, в частности при монтаже ответственных трубопроводов.

Радиационный контроль позволяет обнаружить в полости шва дефекты, невидимые при наружном осмотре. Сварной шов просвечивают рентгеновским или гамма-излучением, проникающим через металл ( рис.124), для этого излучатель (рентгеновскую трубку или гамма-установку) размещают напротив контролируемого шва, а с противоположной стороны — рентгеновскую пленку, установленную в светонепроницаемой кассете.

Рис. 124 А-рентгеновское излучение; Б-гамма-излучение 1-экраны усиливающие; 2-рентгеновская пленка; 3-кассета -рентгеновское излучение; 5-рентгеновская трубка; 6-гамм излучение; 7-свинцовый кожух; 8-ампулу радиоактивного вещества.

Лучи, проходя через металл, облучают пленку, оставляя в местах дефектов более темные пятна, так как дефектные места обладают меньшим поглощением. Рентгеновский метод более безопасен для работающих, однако его установка слишком громоздка, поэтому он используется только в стационарных условиях. Гамма-излучатели обладают значительной интенсивностью и позволяют контролировать металл большей толщины. Благодаря портативности аппаратуры и дешевизне метода этот тип контроля широко распространен в монтажных организациях. Но гамма-излучение представляет большую опасность при неосторожном обращении, поэтому пользоваться этим методом можно только после соответствующего обучения. К недостаткам радиографического контроля относят тот факт, что просвечивание не позволяет выявить трещины, расположенные не по направлению основного луча.

Наряду с радиационными методами контроля применяют рентгеноскопию, то есть получение сигнала о дефектах на экране прибора. Этот метод отличается большей производительностью, а его точность практически не уступает радиационным методам.

Ультразвуковой метод ( рис.125 ) относится к акустическим методам контроля, обнаруживающим дефекты с малым раскрытием: трещины, газовые поры и шлаковые включения, в том числе и те, которые невозможно определить радиационной дефектоскопией. Принцип его действия основан на способности ультразвуковых волн отражаться от границы раздела двух сред. Наибольшее распространение получил пьезоэлектрический способ получения звуковых волн. Этот метод основан на возбуждении механических колебаний при наложениях переменного электрического поля в пьезоэлектрических материалах, в качестве которых используют кварц, сульфат лития, титанат бария и др.

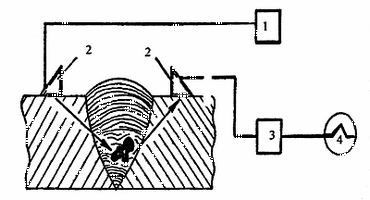

Рис. 125 Схема ультразвукового контроля: 1 -генератор ультразвуковых колебаний; 2-пьезоэлектрический щуп; 3-усилитель; 4-экран дефектоскопа.

Для этого с помощью пьезометрического щупа ультразвукового дефектоскопа, помещаемого на поверхность сварного соединения, в металл посылают направленные звуковые колебания. Ультразвук с частотой колебаний более 20 000 Гц вводят в изделие отдельными импульсами под углом к поверхности металла. При встрече с границей раздела двух сред ультразвуковые колебания отражаются и улавливаются другим щупом. При однощуповой системе это может быть тот же щуп, который подавал сигналы. С приемного щупа колебания подаются на усилитель, а затем усиленный сигнал отражается на экране осциллографа. Для контроля качества сварных швов в труднодоступных местах в условиях строительных площадок используют малогабаритные дефектоскопы облегченной конструкции.

К преимуществам ультразвукового контроля сварных соединений относят: большую проникающую способность, позволяющую контролировать материалы большой толщины; высокую производительность прибора него чувствительность, определяющую местонахождение дефекта площадью 1 -2 мм2. К недостаткам системы можно отнести сложность определения вида дефекта. Поэтому ультразвуковой метод контроля иногда применяют в комплексе с радиационным.

Виды контроля сварных швов и соединений

198188, г.Санкт-Петербург, ул.Зайцева, д.41. каб.201

Телефон:8 (812) 45-704-45
8 (911) 999-87-18
E-mail:masterprofspb@yandex.ru

Методы и виды контроля качества сварных соединений

По своей сути, методы контроля качества сварных соединений можно разделить на две группы: методы разрушающего контроля и методы неразрушающего контроля сварных соединений.

Если виды контроля качества сварных соединений, называемые разрушающими, применяются только к контрольным образцам, для выяснения общих механических свойств, то неразрушающие методы контроля качества сварных соединений служат для массового контроля качества продукции. Так, пооперационный контроль качества сварных соединений производится в большинстве случаев только неразрушающими способами контроля качества соединений, а объем контроля сварных соединений визуально-измерительным методом составляет 100%.

Рассмотрим некоторые неразрушающие методы контроля сварных соединений. Все методы контроля сварных швов можно найти в ГОСТ 18353-79 «Контроль неразрушающий. Классификация видов и методов».

Контроль качества сварных швов и соединений начинается с визуально-измерительного метода. РД 03-606-03(статус: действующий) регламентирует порядок проведения контроля сварных швов. Контроль качества сварного шва ВИК обязателен, так как позволяет менее затратным способом выявить дефекты.

Магнитографический контроль сварных соединений основан на обнаружении полей рассеивания, образующихся в местах расположения дефектов при намагничивании контролируемых сварных соединений. Поля рассеивания фиксируются на эластичной магнитной ленте, плотно прижатой к поверхности шва. Запись производят на дефектоскопе. Дефектоскопия сварных швов магнитнопорошковым методом применяется только для проверки сварных соединений металлов и сплавов небольшой толщины, обладающих ферромагнитными свойствами.

К радиационной дефектоскопии относятся рентгенографический контроль сварных соединений и гаммаграфический контроль сварных соединений. Эти методы заключаются в получении на рентгеновской пленке или экране изображения сварного соединения, просвечиваемого рентгеновским или гамма-излучением.

Ультразвуковой контроль основан на способности ультразвуковых колебаний отражаться от поверхности, разделяющей среды с разными акустическими свойствами. УЗ контроль сварных швов относится к акустическим методам неразрушающего контроля. Ультразвуковая толщинометрия — одним из акустических методов, для определения технического состояния технологического оборудования. Приборы толщинометрии весьма разнообразны и подбираются индивидуально.

Капиллярная дефектоскопия сварных швов предназначена для выявления невидимых или слабо видимых дефектов. Основой для этого метода дефектоскопии сварных швов послужила способность жидкостей втягиваться и заполнять даже мельчайшие каналы.

Виды контроля сварных швов и соединений

Вопрос 1. Классификация сварных швов.
Часть сварного соединения, образовавшуюся в результате плавления кромок свариваемых металлов и электрода и непосредственно осуществляющую связь свариваемых частей, называют сварным швом.
Сварные швы классифицируют по:
• типу соединения;
• числу слоев, протяженности;
• расположению в пространстве;
• отношению к действующим усилиям (рис. 8).

По типу соединения швы делятся на стыковые и угловые.
Стыковые швы применяются при соединении частей металла встык, угловые — при выполнении тавровых, угловых и нахлесточных соединений.
Швы делятся на однослойные и многослойные. Однослойный шов выполняется за один проход, многослойный — за два прохода и более.
По протяженности сварные швы бывают непрерывные и прерывистые. Прерывистые характеризуются шагом шва.
По расположению в пространстве швы разделяют на нижние, вертикальные, горизонтальные и потолочные.
По отношению к действующим усилиям швы делятся на лобовые, фланговые, косые и комбинированные.

Вопрос 2. Контроль качества сварных швов (назначение, виды).
Внешний осмотр и обмеры сварных швов – наиболее простые и широко распространенные способы контроля их качества. Они являются первыми контрольными операциями по приемке готового сварного узла или изделия. Этим видам контроля подвергают все сварные швы независимо от того, как они будут испытаны в дальнейшем.
С помощью внешнего осмотра сварных швов выявляют наружные дефекты: непровары, наплывы, прожоги, подрезы, наружные трещины и поры, смещение свариваемых кромок деталей и т. п. Визуальный осмотр производят как невооруженным глазом, так и с применением лупы с увеличением до 10 раз.
Приступая к осмотру, сварной шов и прилегающую к нему поверхность основного металла на ширину не менее 20 мм по обе стороны шва очищают от шлака, брызг расплавленного металла, окалины и других загрязнений, которые могут затруднить проведение осмотра. Осматривать швы необходимо по всей их протяженности, а в случае недоступности – обязательно с двух сторон.
По результатам внешнего осмотра можно судить о местах расположения и характере внутренних дефектов. Например, подрез на одной из сторон шва и наплыв на другой указывают на возможный непровар по кромке. Непостоянная ширина шва часто является следствием неравномерной ширины зазора. В местах с малым зазором могут образоваться непровары, а с большим — прожоги. Перекосы и смещения кромок, а также большая высота шва могут быть причиной непроваров.
Обмеры сварных швов позволяют судить о качестве сварного соединения: недостаточное сечение шва уменьшает его прочность, слишком большое – увеличивает внутренние напряжения и деформации. Размеры сечения готового шва проверяют по его элементам в зависимости от типа соединения. У стыкового шва проверяют его ширину, высоту выпуклости и размер обратной подварки корня, в угловом шве (нахлесточное и тавровое соединения) измеряют катет. Замеренные величины должны соответствовать ТУ или ГОСТам. Размеры сварного шва контролируют обычными измерительными инструментами или специальными шаблонами. Набор шаблонов и его применение для контроля стыковых и угловых швов показаны на рис. 9. Каждый щуп набора представляет собой пластину с вырезами под определенный шов.
Внешний осмотр и обмеры сварного шва не дают возможности окончательно судить о качестве сварки. Они устанавливают только внешние дефекты шва и позволяют определить его сомнительные участки, которые могут быть проверены более точными способами.

Читать еще:  Как правильно варить операционный шов на трубе?

Контроль непроницаемости сварных швов и соединений.
Сварные швы и соединения ряда изделий и сооружений должны отвечать требованиям непроницаемости для различных жидкостей и газов. Это объясняется тем, что неплотности в швах снижают их прочность, уменьшают коррозионную стойкость, вызывают потерю хранимых и транспортируемых продуктов и создают ненормальные условия эксплуатации сварных конструкций. Учитывая это, во многих сварных конструкциях (резервуары, газгольдеры, трубопроводы, холодильная и вакуумная аппаратура и т. д.) сварные швы подвергают контролю на непроницаемость. Этот вид контроля производится после окончательного монтажа сварной конструкции. Дефекты, выявленные внешним осмотром (трещины, крупные видимые поры и др.), устраняются до начала испытаний. Непроницаемость сварных швов контролируют керосином, аммиаком, воздушным или гидравлическим давлением, вакуумированием или газоэлектрическими течеискателями.
Контроль керосином основан на физическом явлении капиллярности, которое заключается в способности многих жидкостей, а в первую очередь керосина, подниматься по капиллярным трубкам. Такими капиллярными трубками в сварных швах являются сквозные поры и трещины. В процессе испытания сварные швы покрывают водным раствором мела (350-450 г молотого мела на 1 л воды) или каолина с той стороны, которая более доступна для осмотра и выявления дефектов. После высыхания покрытой поверхности обратная сторона шва обильно смачивается керосином. Неплотности швов выявляют появлением жирных желтых точек или полосок керосина на меловом или каолиновом покрытии. Появление отдельных точек указывает на наличие пор и свищей, а полосок — сквозных трещин или непроваров.
Контроль аммиаком основан на изменении окраски некоторых индикаторов (спиртоводного раствора фенолфталеина или водного раствора азотнокислой ртути) под воздействием щелочей. В качестве щелочи применяется газ аммиак.
В процессе испытаний на одну сторону шва укладывают бумажную ленту или светлую ткань, пропитанную 5%-ным раствором азотно-кислой ртути, а с другой стороны обрабатывают шов смесью аммиака с воздухом под давлением.
Аммиак, проникая через неплотности сварного шва, окрашивает пропитанную индикатором бумагу или ткань в серебристо-черный цвет. При использовании в качестве индикатора спиртоводного раствора фенолфталеина его тонкой струей льют на контролируемый шов. Если в шве имеются неплотности, аммиак проходит через них и окрашивает индикатор в ярко-красный с фиолетовым оттенком цвет.
Контролю воздушным давлением (сжатым воздухом или другими газами) подвергают сосуды и трубопроводы, работающие под давлением.
Это испытание проводят с целью контроля общей непроницаемости сварного изделия.
Малогабаритные сварные изделия полностью герметизируют газонепроницаемыми заглушками и погружают в ванну с водой с таким расчетом, чтобы над изделием был слой воды в 20-40 мм. После этого в изделие через редуктор от воздушной сети или из баллона подают сжатый газ (воздух, азот, инертные газы) под давлением, на 10-20% превышающим рабочее.
Крупногабаритные сварные конструкции, которые не могут быть помещены в воду, испытывают следующим образом. Их герметизируют и создают в них испытательное давление. После этого сварные швы промазывают пенным индикатором (обычным водным раствором мыла), который пузырится в местах неплотностей.
При испытании сжатыми газами следует соблюдать правила безопасности труда: сварные сосуды необходимо испытывать в изолированном помещении с ограждениями на случай взрыва; трубопроводы испытывают отдельными изолированными участками с предупредительными знаками об опасности.
Контроль гидравлическим давлением применяют при проверке прочности и плотности различных сосудов, котлов, паро-, водо-, газопроводов и других сварных конструкций, работающих под избыточным давлением. Перед испытанием сварное изделие полностью герметизируют водонепроницаемыми заглушками. Сварные швы с наружной стороны тщательно обтирают ветошью или обдувают сжатым воздухом до получения сухой поверхности.
После полного заполнения изделия водой с помощью насоса или гидравлического пресса создают испытательное давление (обычно в 1,5-2 раза больше рабочего). Дефектные места определяют по появлению течи, просачиванию воды в виде капель, запотеванию на поверхности шва или вблизи него.
Это наиболее распространенные виды контроля качества сварных швов.
Но существует еще ультразвуковой, радиационный контроль качества сварного шва.
Сущность радиационного контроля основана на свойстве рентгеновских лучей проникать через металлические тела. После обработки рентгеновской пленки дефекты шва приобретают вид темных полос, пятен или черточек.

3. Задача. Объясните, почему для сварки ответственных конструкций преимущественно применяют источник постоянного тока.
Применение выпрямителя обеспечивает устойчивое горение электрической дуги. Это позволяет равномерно прогревать металл по всей длине шва, а также дает возможность контролировать количество тепла, поступаемого в металл при сварке за счет ранее установленной полярности дуги на источнике питания.

Виды контроля сварных швов и соединений

Контроль качества сварных швов

Для своевременного выявления дефектов необходим тщательный и систематический контроль сварных соединений трубопроводов на всех стадиях производства сварки. В зависимости от требований проекта или технических условий контроль сварных соединений технологических трубопроводов осуществляется путем наружного осмотра всех стыков, механических испытаний и физических методов контроля (металлографического исследования, просвечивания рентгеновскими или гамма-лучами, ультразвука, магнитографического способа), а также проверки плотности сварных стыков гидравлическим или пневматическим испытанием. В отдельных случаях в зависимости от материала труб и назначения трубопровода сварные швы проверяют на коррозионную стойкость.

Наружному осмотру подвергают каждый сваренный стык трубопровода. Путем осмотра выявляют внешние дефекты шва: наплывы, подрезы, кратеры, прожоги, трещины, свищи, наружные поры.

Механические испытания сварных соединений производят, чтобы определить их прочность и пластичность . Обязательными, видами механических испытаний являются испытания на растяжение, загиб или сплющивание и на ударную вязкость. Для проведения механических испытаний каждый сварщик одновременно со сваркой трубопровода осуществляет сварку контрольных (пробных) стыков, из которых вырезают образцы. Механические испытания контрольных стыков выполняют только при сварке трубопроводов, подведомственных органам Госгортехнадзора, на газопроводах, подведомственных органам газовой инспекции, а также на внутризаводских трубопроводах, транспортирующих огне- и взрывоопасные или токсичные газообразные и жидкие продукты. Механические испытания производят в соответствии с ГОСТ 6996—54.

Металлографическое исследование осуществляют, чтобы определить структуру металла шва и околошовной зоны, выявить в сварном шве газовые или шлаковые включения, волосяные трещины, непровары. При металлографическом исследовании проверяют излом сварного шва и определяют его макро- и микроструктуру. Эти исследования обязательны только для паропроводов первой и второй категорий, подведомственных Госгортехнадзору, и трубопроводов специального назначения. Исследованию подвергаются образцы, вырезанные из контрольного стыка.

Просвечивание рентгено- и гамма-лучами — наиболее распространенный способ контроля сварных швов без разрушения. Просвечивание позволяет обнаружить внутренние дефекты сварки — трещины, непровар, шлаковые включения и поры. Для просвечивания сварных швов применяют стационарные (РУП-200, РУП-400-5) и переносные (РУП-120-5-1 иИРА-1д) рентгеновские установки. Стационарные установки из-за больших габаритных размеров используют на заводах и в лабораториях; переносные — в монтажных условиях.

Гамма-лучи возникают в результате процессов, происходящих при распаде ядер элементов или изотопов, обладающих искусственной или естественной радиоактивностью. Эти лучи способны проникать через слой металла значительной толщины и действовать на рентгенопленку, приложенную к шву с обратной стороны. В тех местах, где имеются дефекты, поглощение лучей металлом будет меньше, и они окажут более сильное воздействие на эмульсию пленки. В данном месте на пленке появится темное пятно, по форме соответствующее дефекту шва. Для просвечивания пользуются гамма-лучами радиоактивных элементов цезия-137,. туллия-170, кобальта-60, иридия-192, европия-152. Для просвечивания радиоактивные вещества, излучающие гамма-лучи, помещают в специальные ампулы, заключенные в свинцовые кожухи (контейнеры). Рентгеновское и гамма-просвечивание проводят в соответствии с ГОСТ 7512—55. Недостатком способа контроля гамма-лучами является его вредность, требующая особых мер к охране людей от их воздействия.

Магнитографический способ контроля сварных швов основан на принципе изменения магнитного рассеивания, возникающего во время намагничивания контролируемого изделия в местах расположения дефектов. Особенностью этого способа является «запись» обнаруживаемых дефектов на специальную магнитофонную пленку (ленту).

Читать еще:  Как заварить вертикальный шов электросваркой?

Данный способ контроля применяют для труб толщиной до 20 мм, он позволяет четко выявить такие дефекты сварных швов, как продольные трещины, непровар, шлаковые включения и поры.

Ультразвуковой способ контроля сварных швов основан на различном отражении направленного пучка высокочастотных звуковых колебаний от металла (сварного шва) и имеющихся в нем дефектов.

Ультразвуковой контроль применяют для труб с внутренним диаметром 80 мм и более и стенками толщиной свыше 10 мм. Наибольшее применение для контроля нашли ультразвуковые дефектоскопы УЗД-7Н, НИИМ-5 и УЗД-39.

Недостатком данного способа контроля является то, что он позволяет определить лишь место дефекта, а не его характер.

Контролю физическими методами подвергают наихудшие стыки из отобранных по внешнему осмотру, в количестве:

Для трубопроводов I и II категорий. 3%

Для трубопроводов III категории . 2%

Для трубопроводов IV категории. 1%

Количество стыков определяется от общего числа сваренных каждым сварщиком стыков, но оно должно быть не менее одного. Контролю необходимо подвергать весь периметр стыка.

При физических методах контроля сварные швы полагается браковать, если в них обнаружены следующие дефекты: трещины любых размеров; непровар глубиной более 15% от толщины стенки трубы, если она не превышает 20 мм, а при толщине стенки свыше 20 мм — более 3 мм; шлаковые включения и поры глубиной более 10% от толщины стенки трубы, если она не превышает 20 мм и 3 мм — при толщине стенки свыше 20 мм; скопления включений и пор в виде сплошной сетки дефектов в шве независимо от их глубины. Шлаковые включения глубиной до 10% от толщины стенки и длиной не более 30 мм, а также скопления пор длиной не более 15 мм не являются признаками брака.

Исправление дефектов сварных стыков трубопроводов допускается, если при условном диаметре трубопровода до 100 мм длина трещин меньше 20 мм и при условном диаметре свыше 100 мм — меньше 50 мм, а также если протяженность участков с недопустимыми дефектами меньше ¼ окружности стыка. В процессе исправления необходимо вырубить дефектные места и вновь их заварить. В остальных случаях дефектный стык должен быть удален из трубопровода и на его место вварена катушка. Все подвергавшиеся исправлению участки стыков должны быть проверены физическими методами контроля.

1. Какие применяют способы контроля сварных швов?

2. В чем сущность просвечивания гамма-лучами? Какие радиоактивные элементы используются при этом?

3. Как производится исправление дефектов сварного шва?

Все материалы раздела «Сварка труб» :

Испытания сварных соединений: виды дефектов и неразрушающие методы контроля

Не обнаруженные своевременно дефекты сварных соединений могут привести к серьёзным разрушениям конструкции в период эксплуатации. Дабы предотвратить нежелательные последствия, стандартами ГОСТ предусмотрено проведение испытаний сварных швов и стыков. Тестирование соединённых сварочным аппаратом поверхностей производится с большой тщательностью и точно откалиброванными приборами. Технология возведения металлических структур включает следующие методы контроля:

  • внешний визуальный осмотр
  • механические воздействия, в том числе проверка под нагрузками
  • металлографические способы проверки (УЗД, рентген, воздействие инфракрасным излучением), которые проводятся вручную для получения максимально точных данных.
№ услугиНаименование испытанияНормативный документСтоимость, руб.
Сварные соединения
46Контроль качества (дефектоскопия) сварных соединений (швов) ультразвуковым методом (п. м)РД 34.17.302
СП 70.13330
до 10 м 2 700
11 — 30 м 2 200
31 — 50 м 1 300
более 51 м 650
47Контроль качества (дефектоскопия) сварных соединений (швов) трубопроводов ультразвуковым методом (1 стык)РД 34.17.302
СП 74.13330
СП 75.13330
до Ø50 мм 450
Ø51 — Ø100 мм 650
Ø101 — Ø300 мм 900
более Ø301 мм 1 100
48Испытание сварного соединения на разрыв (1 образец)ГОСТ 69963000
49Визуальный и измерительный контроль сварных соединений (швов) (1 п. м)РД 03-606-03100
50Контроль качества (дефектоскопия) сварных соединений (швов) тепловым методом (1 п. м)РД-13-04
ГОСТ 23483
1500

Методика экспертизы подбирается, исходя из материала, из которого возводится сооружение. Также важную роль играют технологические аспекты строительства.

Дефекты принято различать по следующим критериям

  • Причина возникновения: технические нарушения процедуры сваривания, металлургические погрешности, тепловое воздействие.
  • Место возникновения: внутренние изъяны или внешние погрешности.

Цены на услуги лаборатории сварных швов

Контроль качества (дефектоскопия) сварных соединений (швов) ультразвуковым методом (п. м)

РД 34.17.302 СП 70.13330

до 10 м 2 700 11 — 30 м 2 200 31 — 50 м 1 300 более 51 м 650

Контроль качества (дефектоскопия) сварных соединений (швов) трубопроводов ультразвуковым методом (1 стык)

РД 34.17.302 СП 74.13330 СП 75.13330

до Ø50 мм 450 Ø51 — Ø100 мм 650 Ø101 — Ø300 мм 900 более Ø301 мм 1 100

Испытание сварного соединения на разрыв (1 образец)

Визуальный и измерительный контроль сварных соединений (швов) (1 п. м)

Контроль качества (дефектоскопия) сварных соединений (швов) тепловым методом (1 п. м)

РД-13-04 ГОСТ 23483

Неразрушающие методы контроля

Для проверки качества сварочных соединений и стыков в уже готовых конструкциях используют методы неразрушающего контроля, позволяющие сохранять целостность изделия. К ним относятся:

  • внешний визуальный осмотр швов
  • ультразвуковая диагностика
  • радиографические исследования.

Ультразвуковое исследование структуры стыка – наиболее доступный и достаточно информативный способ получения информации. Для этого используют специальный прибор – дефектоскоп. Он определяет погрешности путём анализа принимаемых волн. На месте возникновения дефекта сигнал будет искажаться.

Ультразвуковой контроль

Ультразвуковая диагностика сварных соединений относится к акустическим методикам испытаний. Она обладает большим перечнем преимуществ:

  • высокая производительность позволяет обследовать большой объём швов за относительно короткое время
  • высокая проникающая способность позволяет диагностировать внутренние дефекты в материале большой толщины
  • повышенная чувствительность способствует своевременному обнаружению даже самых мельчайших погрешностей.

К недостаткам специалисты относят сложность определения характера изъяна. Устранить данную проблему поможет проведение дополнительного радиографического исследования.

Радиографический контроль

Данный метод основан на способности материалов в разной степени поглощать рентгеновские лучи. Поэтому радиография незаменима для поиска неоднородных соединений и определения их структуры.

РК достаточно – дорогой способ обследования сварных соединений. Но большую стоимость с лихвой компенсирует высокая точность полученных параметров.

Для диагностики применяется портативный рентгенограф. Аппарат, испускающий гамма-лучи, располагают с одной стороны рубца, а плёнку, на которую эти лучи воздействуют, крепят с другой стороны. Все имеющиеся дефекты отразятся на плёнке.

Радиографическому исследованию предшествует визуальный осмотр. Его имеют право осуществлять только квалифицированные специалисты.

Визуальный контроль

Современные способы визуальной диагностики состояния сварных стыков опираются не только на возможности человеческого глаза. На помощь пришли разнообразные инструменты и приборы ( лупа, эндоскоп). Однако качество и достоверность полученных данных напрямую зависит от опыта и квалификации эксперта.

Контроль с помощью пенетрантов

Это один из способов капиллярной диагностики. Суть тестирования заключается в окрашивании недочётов особыми веществами – пенетраторами. Применяются растворы на основе воды или имеющие базу из органики. Органические компоненты (бензол, масло, скипидар) наиболее чувствительны и гарантируют более высокую точность исследований.

К преимуществам данного вида экспертизы сварочных швов относят простоту реализации. К слабым местам – необходимость задействовать специалистов высокого уровня и существенные материальные затраты.

Контроль на проницаемость (течеискание, гидроиспытание, пузырьковый способ)

Сквозные дефекты вроде трещин и микроразрывов нарушают герметичность резервуаров для хранения жидкостей или газов, что, в свою очередь, создаёт опасную аварийную ситуацию. Поэтому был разработан ряд методов для оценки соединений, выполненных с помощью сварки.

Чтобы обнаружить сквозные разрушения, применяют воду, воздух и азот. Лаборант создаёт условия избыточного давления и наблюдает, будет ли просачиваться через шов жидкость или воздух. Экспертиза на проницаемость имеет несколько вариантов решения, и только специалист может грамотно подобрать наиболее оптимальный из них.

Магнитная дефектоскопия

Явление электромагнетизма нашло практическое применение в экспертизе качества сварных креплений. Был сконструирован специальный прибор, создающий магнитное поле над исследуемой поверхностью. Электромагнитные линии деформируются на том участке, где находится погрешность.

Этот способ применим исключительно к ферромагнитным металлам. И совсем не подходит к деталям из меди, алюминия и стали.

Для реализации этого типа обследования необходимо специализированное оборудование и основательные временные ресурсы. В виду этих обстоятельств магнитная дефектоскопия не используется для экспертизы большого количества соединений на внушительных конструкциях. Также данный метод не подходит для поиска расслоений, трещин и внутренних недостатков, спрятанных в толстом слое металла.
