Припой для пайки сегментов на коронки

Алмазные коронки и сегменты

Алмазные сверлильные коронки – предназначены для работы с установками алмазного бурения при сверлении отверстий в плотных строительных материалах (железобетон, кирпич, гранит, мрамор, природный камень и т. д.)

Чаще всего алмазные коронки поставляются с типовыми хвостовиками 1 1/4″ или для небольших установок алмазного бурения с хвостовиком 1/2″. Подавляющее большинство производителей установок алмазного бурения используют именно хвостовики данного типа. Это универсальный способ крепления, обеспечивающий отсутствие биения, и надежное крепление, в нем нет каких-либо деталей, поддающихся износу, такое крепление невозможно сломать. Стандартные алмазные коронки KORNOR изготавливаются со скручивающимися хвостовиками 1 1/4», что бы через другие хвостовики можно было применять на машинах не поддерживающие стандарт ½» и 1 ¼».

При правильной эксплуатации алмазная коронка изнашивает алмазные сегменты, они стираются в процессе резки. Важно соблюдать несколько главных правил при алмазном сверлении :

Обязательна подача проточной воды, для охлаждения алмазов и выведения из зоны реза бетонной пыли ( шлама).

Сверлить только на исправной установке алмазного сверления, проверьте нет ли биения на валу и люфта в патроне.

Обязательно выставьте скорость на машине, соответствующую диаметру сверлильной коронки

Не пытайтесь сверлить недосверленное отверстие новой коронкой, иначе высоки риски изменить геометрию сегментов

Новую коронку в начале работы необходимо «вскрыть». Аккуратно засверлиться без избыточного давления с минимальной подачей воды в абразивный материал ( красный кирпич, бетон. И если вдруг коронка засалиться, повторите процесс вскрытия. Алмазы покажутся из тела сегмента. Как правило быстрее вскрываются алмазные сегменты с точками и в виде домика.

Арматура сверлится в 10 раз дольше бетона, при попадании на арматуру не нужно чрезмерно давить на мотор, а только удерживать

При неправильной эксплуатации, либо при попадании в пустоту или на незакрепленную арматуру сегменты могут ломаться, выдираться или загибаться.

Изношенную алмазную коронку можно ремонтировать. Восстанавливать желательно корпус не более 5 раз. Так как тело коронки (корпус) уменьшается с каждым разом не только по длине, но и по толщине.

Восстанавливать коронки возможно на любые типы машин. При восстановлении используется специальный припой и флюс с высоким содержанием серебра. Важно после напайки качество пайки сегментов проверять на отрыв.

Алмазный сегмент – самая важная часть алмазной коронки, именно он определяет свойства и характеристики алмазной коронки. Существует несколько типов алмазных сегментов в зависимости от назначения коронки и материала, который требуется просверлить и формы. Ресурс алмазной коронки зависит как от типа сегмента и материала, в котором сверлится отверстие, так и от правильности использования установки алмазного бурения.

Сегмент KORNOR Round Dot – круглая точка, прогрессивная форма сегмента, позволяющая быстро вскрываться алмазным сегментам без потери скорости и ресурса.

Сегмент KORNOR Ring применяется на малых диаметрах и припаивается как единое целое. На теле сегмента есть прорези для отвода воды. Сегмент предназначен для сверления железобетона, бетона, керамогранита и других строительных материалов.

Также компания KORNOR является производителем специальных патронов и адаптеров, которые позволяют использовать алмазные коронки для большинства сверлильных машин не работающие по стандартам ½» и1 ¼». Адаптеры и патроны показывают высокий ресурс и позволяют значительно сократить затраты на расходные материалы.

Специалисты компании KORNOR помогут с выбором правильного адаптера и со схемой применения.

Восстановление алмазных коронок и ремонт

Восстановление алмазных коронок по 200 рублей ! До конца сентября 2019! Сегмент TurboDrive!

Восстановление от 3х коронок — 200 руб./сегмент

Восстановление до 3х коронок — 220 руб. / сегмент

Эксклюзивный сегмент TurboDrive:

Оперативный ремонт, забор и доставка на объект или в транспортную компанию!

Подробно об акции по ремонту коронок и на новые алмазные коронки

Весь сентябрь 2019 года действует специальная цена на ремонт алмазных коронок!

Восстановление от 3х коронок — 200 руб./сегмент

Восстановление до 3х коронок — 220 руб. / сегмент

Скидка на новую алмазную коронку 5 %

Скидка на новую коронку 20% (обязательное условие — восстановление 3-х коронок)

Используется НОВЫЙ и отлично себя показавший в работе сегмент TurboDrive!

Эксклюзивный алмазный сегмент ТурбоДрайв ( TurboDrive) !

• «ТurboDrive» это новый продукт, разработанный предприятием IMG Tehnolodgi Inc.
• Усовершенствованная формула металлосвязки,
• Отличное сочетание скорости реза и ресурса!
• Работает в режиме обедненной подаче воды!
• Для мощных и слабых машин.

Процесс восстановления алмазных коронок

Восстановление алмазных коронок — технологический процесс с обязательными последовательными действиями, которые необходимы для лучшего результата :

Важно!

Для качественной сварки сегмента с корпусом коронки или сменного модуля с корпусом, необходим качественный припой, имеющий хорошую текучесть, флюс, необходимое оборудование, знание и опыт работы с подобными материалами. Ну и конечно же качественные сегменты !

Сегменты для алмазных коронок

• ТурбоДрайв
• Домики
• Мягкие
• Твердые

каждый вид сегмента, под разные материалы и условия работы.

Если коронка «короткая» — возможно увеличить ее длину, с помощью сменного модуля!

Сменный модуль — часть корпуса, высотой 6-8 см, с уже напаянными сегментами с помощью лазерной пайки, при которой ОТРЫВ ИСКЛЮЧЁН!

Рис. 2. Сменный модуль для восстановления алмазной коронки

Модуль увеличивает длину коронки, с помощью приваривания к основному корпусу. После отработки алмазных сегментов, можно так же удлинить коронку с помощью модуля. И так можно делать большое количество раз, тем самым увеличивать длину «короткой» коронки, пока не сотрутся стенки корпуса.

Как увеличить ресурс алмазных коронок ? !

1. Ресурс коронки можно значительно увеличить подобрав правильный сегмент, в зависимости от материала бурения.

Встречаются и более менее универсальные сегменты, но все же мы советуем подбирать сегмент под материал сверления.

2. Нельзя сильно бить по корпусу при вытаскивании керна, но если необходимо , бить у основания. Или , лучше , «протыкать» арматурой насквозь.

3. При сверлении выбирать оптимальное количество подаваемой воды. Давить на рукоятку алмазной установки НЕ с максимально возможной силой, а возвратно-поступательно со средним (чуть выше среднего) нажатием!

4. При ремонте алмазной коронки, обращать внимание, на процесс восстановления. Настаивая на ОБЯЗАТЕЛЬНОЙ проверке на биение и проверке на излом места пайки сегмента.

Восстановление алмазной коронки — это технология, которая при правильном подходе значительно увеличивает ресурс коронки и количество пробуренных отверстий.

Коронку можно восстанавливать реже и ее будет хватать на больше. А это, в свою очередь, СНИЗИТ Ваши РАСХОДЫ и ВРЕМЯ!

Рассрочка на восстановление и ремонт !

Мы готовы Вам предложить беспроцентную рассрочку на все виды услуг.

Цены на восстановление и ремонт алмазных коронок

Ниже представлены базовые цены. В стоимость входит напайка алмазного сегмента — 1 шт. и сам сегмент. Цена указана с НДС 20%.!

Самая низкая цена в 200 руб. для постоянных клиентов и по весенней акции!

Расчет стоимости ремонта зависит от

Восстановление алмазных коронок по 200 рублей ! До конца сентября 2019!

Восстановление от 3х коронок — 200 руб./сегмент

Восстановление до 3х коронок — 220 руб. / сегмент

Оперативный ремонт, забор и доставка на объект или в транспортную компанию!

Восстановление алмазных коронок

Благодаря современному техническому оснащению, мы выполняем восстановление алмазных коронок в Москве и Московской области любого бренда в максимально сжатые сроки. Наше оборудование позволяет минимизировать «человеческий фактор» и обеспечить стабильно высокое качество ремонта колонковых буров путем напайки новых алмазных сегментов серебряным припоем взамен стертых — автоматизированный технологический процесс занимает считанные минуты.

Мы можем оперативно выполнить восстановление изношенных алмазных коронок по бетону, железобетону, кирпичу, граниту, камню, асфальту и др. материалам (мокрого сверления) любого производителя (Алатон, ADTnS, ARIX, BOSCH, CEDIMA, DEWALT, DIAMOND HIT, DISTAR, DR.SCHULZE, HILTI, HUSQVARNA, KEOS, MESSER, MILWAUKEE, REMS, TYROLIT и др.) на нашей производственной базе прямо в присутствии заказчика или бесплатно забрать и привезти их на объекты в черте МКАД и в области.

Мы подберем и напаяем алмазные сегменты с большим ресурсом и оптимальными характеристиками для Ваших условий работ — фактически вы получите новые коронки с высокой скоростью резки и повышенной долговечностью в старом потертом корпусе. Продлите срок службы алмазного инструмента и сэкономьте от 30% до 40% ваших средств.

100% гарантия качества наварки!
Прием коронок на реставрацию прямо на объекте и бесплатная обратная доставка по Москве и Московской области!
Гибкая система скидок — для постоянных клиентов!

Цены на восстановление алмазных коронок по бетону

• Напайка 1 универсального алмазного сегмента «Борей» и «Борей+» 10 мм производства Россия (Алатон) – 200 рублей.
• Напайка 1 быстрорежущего алмазного сегмента «Протон» 10 мм производства Россия (Алатон) – 200 рублей.

Этапы восстановления

» height=»82″> » height=»82″> » height=»82″> » height=»82″> » height=»82″>

• Проверка на ремонтопригодность. При заклинивании коронки не исключено нарушение геометрии ее корпуса. Такой механический дефект вызывает сильное биение корпуса при сверлении, что снижает качество отверстия. В этом случае и при других сильных повреждениях корпуса, например серьезных трещинах, восстановление коронки нецелесообразно.
• Срезание изношенных сегментов. Если поврежденных сегментов большинство, то отрезается не только сегмент, но и небольшая часть кромки корпуса коронки. За один сеанс восстановления стандартная длина корпуса уменьшается на 2-3 см. Следует учитывать, что использование восстановленной коронки ограничивается конечными размерами. При удовлетворительном состоянии формы корпуса, без излома, вмятин, трещин и сколов, коронку удается восстанавливать до 10 раз. Если замене подлежат всего несколько сегментов, то они восстанавливаются на своих местах, и, соответственно, обрезка кромки не требуется.
• Подготовка корпуса к напайке сегментов. Места напайки на кромке зачищаются и обезжириваются.
• Напайка новых сегментов. Тип сегментов подбирается в зависимости материала, с которым предполагается работать. Учитывается абразивное образование — размер и концентрация зёрен в слое связки матрицы: для мягких материалов – с крупным зерном, для твёрдых – с мелким. Количество и размеры сегментов подбираются в зависимости от диаметра коронки и толщины кромки. Обычно для напайки используется серебряный припой, который позволяет сегментам прочно держаться при нагреве коронки до любой высокой температуры в процессе бурения с ограничением 961.8 °C — при таком методе напайки для замедления износа связки требуется охлаждение водой. Более качественную и надёжную связку позволяет сделать технология лазерной наварки сегментов. Коронка, восстановленная таким методом, устойчива к более высоким температурам и менее подвержена износу, а кроме того не требует охлаждения. Такой вариант подходит для сухого сверления и он более дорогой.
• Проверка качества напайки сегментов на отлом для исключения брака.
• Покраска коронки при необходимости.

Практические характеристики коронки после ремонта

Если восстановительные работы проведены с соблюдением технологии, то физико-технические характеристики коронки не изменяются. При выборе метода напайки на нее сегментов необходимо точно знать, в каких условиях она будет эксплуатироваться.

Мокрое сверление предполагает охлаждение сегментов водой, поэтому для их прочного присоединения к корпусу коронки достаточно пайки серебряным припоем. Сухое сверление выполняется без воды — в этот момент сегменты подвергаются воздействию экстремально высоких температур — в таком случае выбирается более надёжный лазерный метод их напайки. Однако, лазерный метод напайки не гарантирует вечность крепления сегментов, а лишь обеспечивает его относительный пониженный износ в сравнении с пайкой серебряным припоем.

На нашей технической базе возможно восстановление любых размеров алмазных коронок, начиная от самых больших (диаметром от 400 мм, 450 мм, 500 мм, 600 мм), заканчивая самыми маленькими (диаметром 25 мм).

Восстановление (ремонт) алмазных коронок

Мы производим и восстанавливаем алмазные коронки (колонковые буры).

Основным элементом алмазной коронки для бурения железобетона является алмазный сегмент. Именно сегмент определяет свойства и характеристики алмазной коронки. Рабочий ресурс коронки тоже в основном определяется ресурсом сегмента при условии, что он прочно удерживается на корпусе коронки. Иногда сегменты все же «слетают» с коронки по различным причинам, при этом 90% случаев отрыва сегмента относятся к неправильной эксплуатации, неумелому или халатному отношению к инструменту. Бывают случаи, когда в бетоне встречаются полости, в которых находятся незакрепленные элементы, это может быть щебень, арматура или другие предметы которые при бурении заклинивают коронку и вызывают отклонения сегмента от вертикали которое в последствии увеличивается после чего сегмент отрывается от корпуса.

Существует два основных способа фиксации сегмента на корпусе коронки, это пайка и сварка. Сварка осуществляется при помощи лазера, пайка с применением специального припоя, флюса и газа. Оба способа позволяют крепить сегмент и выдерживают нагрузки превышающие предел текучести металла корпуса коронки, то есть при превышении допустимых нагрузок сегмент отрывается не по шву, а вместе с куском корпуса коронки.

Лазерная сварка дает более хрупкий шов и коронки, изготовленные этим способом, более чувствительны к ударам и деформациям, При этом коронки производятся большими партиями для среднестатистического бетона и при разных инертных материалах в бетоне показывают разный ресурс. При пайке сегментов специальным припоем с высоким содержанием серебра можно подбирать сегменты для определенного вида железобетона и даже миксовать сегменты с разными свойствами на одной коронке для обеспечения скорости реза или ресурса под требования заказчика. И при сварке и при пайке сегменты фиксируются одинаково прочно.

Существует метод пайки сегментов в паз, изготовленный в кромке коронки глубиной 2-5 мм. При этом распространено ошибочное мнение, что так сегмент держится лучше. Если сегмент отрывается с куском корпуса коронки то не имеет значения как он зафиксирован, кроме того при изготовлении паза используется приспособление работающее по принципу ножниц и вырубается прямоугольный сектор в корпусе коронки, в углах паза образуются надрезы, которые ослабляют металл, этим объясняется более частые случаи разрыва корпуса по сравнению с лазерной сваркой и пайкой в край.

Этот способ был разработан для возможности быстрого восстановления коронки прямо на месте производства работ с использованием более дешевого припоя и флюса без специального оборудования и минимальной подготовки. Широкого распространения этот способ не получил, но иногда используется как некий маркетинговый ход отличающийся от традиционных под комментарий: «если вам не нравится как это сделано то только для вас есть эксклюзивный вариант».

При восстановлении коронок работают все те же принципы описные выше, но требуется обрезка, торцовка, обработка кромки, контроль кривизны и толщины корпуса. После восстановления коронка становится короче на несколько сантиметров.

Алмазные коронки различаются не только сегментами но и способом присоединения к установке алмазного сверления, Наиболее распространен стандарт резьбового присоединения 1.1/4 » UNC и 1/2 » это универсальный способ крепления обеспечивающий отсутствие биения,и надежное крепление. Этот стандарт хорош и тем, что в нем нет каких либо деталей поддающихся износу это крепление невозможно сломать, Существуют различные варианты разъемных соединений, использующиеся в машинах Хилти и некоторые еще более экзотические.

Мы производим и восстанавливаем коронки для ВСЕХ типов машин в том числе алмазные коронки с хвостовиками DD-C, DD BI, DD BL, DD BR, DD-BU. С использованием специальных патронов и адаптеров нашего производства алмазные коронки для HILTI DD EC -1, HILTI DD 80, HILTI DD 100, HILTI DD 120, HILTI DD 130, HILTI DD 150, HILTI DD 160, HILTI DD 200, HILTI DD 250, HILTI DD 350, HILTI DD 500 показывают высокий ресурс и позволяют значительно сократить затраты на расходные материалы.

При восстановлении коронок мы используем припой и флюс высочайшего качества с максимальным содержанием серебра одобренный производителем алмазных сегментов KORNOR. Каждый этап обработки проходит выходной контроль, а после напайки сегменты проверяются на отрыв. Мы предлагаем проверенные сегменты высокого качества KORNOR RDS, хорошо зарекомендовавшие себя на марках бетона характерных для региона использования.

Прайс (стоимость) на восстановление алмазных коронок

Почему на алмазной коронке отлетают сегменты

Поскольку мы сами довольно часто выезжаем на объект к покупателю, чтобы быть в курсе всего что происходит с проданным инструментом, то довольно часто сталкиваемся с различными дефектами в эксплуатации алмазных коронок. Скажем так, в 90% этих дефектов как правило виноват оператор алмазной установки, но есть и случаи когда напайка сегментов производилась рукожопым пайщиком.

Сегодня разберем почему же от алмазной коронки отлетают сегменты, тем самым причиняя материальный вред покупателю.

Знакомая ситуация, не так ли. Восстановление такой коронки стоит примерно 4,5 тр. Вы эти деньги заплатили, сделали два три отверстия, и зубья отлетели.

Из-за чего такое случается.

1. Некачественно выполнена пайка сегмента. Такое довольно часто встречается, из-за отсутствия опыта или экономии подрядчиком денег на расходные материалы. Серебро содержащий припой стоит довольно дорого, поэтому многие выбирают дешевые аналог припоя с низкой температурой плавления. Что происходит далее: во время работы в зоне реза возникает довольно высокая температура, припой разжижается и сегмент отлетает. Как правило в таких случаях отлетает насколько сегментов и работать коронкой уже не возможно. Как избежать читайте ниже.

2. Ошибка оператора. Оператор при сверлении не уследил за водой, либо просто сверлит со слишком малы количеством воды. В зоне реза возникает высокая температура и какой-то из сегментов отлетает. Как избежать: Просто лить побольше воды и иногда поднимать на 3-4 см коронку, чтобы вода попала в зону реза.

3. Кронка поподает в полость где есть незакрепленная арматура или камень. В таких случаях при нормальной пайке ломается кусок сегмента. При плохой пайке отлетят несколько сегментов. Как избежать читайте ниже.

Итак как же съэкономить на восстановлении алмазных коронок

1. Напаивать коронки у нас)))

Смотрите вот так напаивает хреновый подрядчик

А вот так мы. Разница в том, что мы паяем сегменты лазером

Внутренняя сторона коронки

Чувствуете разницу? Сегмент и корпус коронки — одно целое.

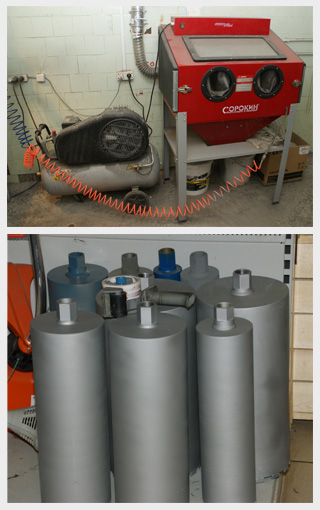

Ну а вот так выглядит восстановленный корпус

Обратите внимание мы используем модульную систему, таким образом корпус коронки каждый раз увеличивается на 5см. Можем сделать и больше, но об этом надо сказать заранее и скорее всего займет изготовление такого модуля один дополнительный день.

Цена восстановление алмазной коронки на 200 рублей дороже, чем обычная пайка. Но зато мы гарантируем, что сегмент с нашей коронки можно оторвать только с куском корпуса.

Кстати, напоминаем что от 5 коронок Вы получите скидку 10%, так что увеличение цены на 200 руб останется незамеченным для Вас.

Звоните 8 495 975-985-2. Мы заберем с объекта ваши коронки и привезем Вам восстановленные. Доставка бесплатно.

Восстановление алмазных коронок (пайка сегментов)

Описание

Восстановление алмазных коронок (пайка сегментов).

Увеличьте скорость бурения бетона и ресурс, выбрав коронку с необходимым количеством мягких и жестких сегментов!

Восстановим алмазные коронки по железобетону и кирпичу диаметром от 25 до 500 мм!

Используем комбинации мягких и жестких сегментов, что обеспечивает идеальное соотношение высокой скорости бурения, а также износостойкости для максимального количества отверстий в любом бетоне!

Сегменты, которые мы используем при пайке:

Китайский сегмент Diamaster — Жесткий сегмент — высокий ресурс, скорость бурения ниже. Хорошо подходит для бурения кирпича и неармированного бетона

Немецкий сегмент Cedima — 2 типа жесткости — сочетает высокий ресурс и скорость бурения. Подходит для армированного бетона

Английский сегмент Aero — 3 типа жесткости — обеспечивает наибольший ресурс, хорошо подходит для сильно армированного бетона

Почему выбирают наши коронки?

Мы опросили наших постоянных клиентов почему они покупают алмазные коронки у нас, вот их основные ответы:

Качественные сегменты — используем алмазные сегменты, которые просто бурят бетон. всегда! Вне зависимости от его прочности

Сегменты не отваливаются — паяем сегменты качественно, используем припой с содержанием серебра

Ответственный подход — оперативно изготавливаем коронки, расходные материалы для пайки всегда в наличии

Цены на восстановление коронок указаны в таблице.

Посмотрев данное видео вы узнаете:

— как мы паяем сегменты на алмазные коронки;

— какие сегменты используем;

— какое усилие необходимо для отрыва сегмента

Бурим на сухую нашими коронками монолитный блок с арматурой 8, 16, 22 мм дрелью KEN 6110B с пылеотводом.
