Паяльник для бессвинцовой пайки

Секреты бессвинцовой пайки

Как избежать дефектов при ручной пайке компонентов, выполненных по бессвинцовой технологии

1. Евросоюз принял директиву 2002/95/ЕС RoHS (Restriction of Hazardous Substances – запрет вредных веществ). Согласно этому документу, с 1 июля 2006 года начинают действовать ограничения на использование в промышленной электронной продукции и в новой электронной технике некоторых химических материалов, опасных для здоровья и окружающей среды. Среди прочих, действие директивы распространяется и на соединения свинца. Таким образом, запрещается использование свинцовосодержащих припоев.

Даже несмотря на то, что в электронной промышленности используется менее 1% объема всего используемого в промышленности свинца, более того – многие Pb-free припои гораздо токсичнее оловянно-свинцовых, а так же официальный стандарт Green на данный момент отсутствует, ведущие производители выработали общие критерии и собираются их придерживаться в ближайшем будущем. Аналогичные RoHS директивы приняли Китай, Япония и некоторые штаты США.

2. Прежде всего, эта директива коснется практически всех разработчиков и производителей электронной техники и в первую очередь тех, кто экспортирует продукцию в вышеперечисленные страны. Остается очень мало времени, чтобы полностью перейти на выпуск компонентов, не содержащих свинца. В самое ближайшее время крупные фирмы-производители интегральных микросхем — Texas Instruments, AMD, Fairchild Semiconductor, Philips и прочие планируют полностью перейти на бессвинцовые технологии. Так же поступят и производители дискретных полупроводников и пассивных компонентов (ON Semiconductors, Vishay, Samsung Electro-Mechanic). Компоненты, выполненные по традиционной технологии, будут доступны только под заказ. В связи с этим, использование компонентов, не содержащих свинца во всей выпускаемой продукции – это вопрос ближайшего времени для всех производителей электроники. В обозримом будущем данная проблема рано или поздно коснется и всех остальных.

3. Но в сложившейся ситуации, необходимо понимать следующее — мнение о том, что компоненты, не содержащие свинца, требуют особых технологий ручной пайки, не категорично! Такая точка зрения распространена среди разработчиков, производителей электронной техники и специалистов, занимающихся ремонтом. В данном вопросе все ведущие производители единодушны – большинство Pb-free компонентов полностью совместимы со стандартными технологиями ручной пайки оловянно-свинцовыми припоями. И, как раз, очередное противоречие заключается в том, что совместимость с требованиями RoHS, так же как и знак «Pb-free» не означают, что элемент необходимо паять обязательно бессвинцовым припоем. Ведь в процессе пайки необходимо предотвратить термодиструкцию электронных компонентов. И эта неприятность может возникнуть потому, что большинство из «Pb-free» припоев имеют повышенную температуру плавления, которая несовместима с максимальной температурой пайки выбранных компонентов.

4. Таким образом, если выполнять ряд рекомендаций для ручной пайки, приведенных ниже, качество пайки не пострадает:

  • Когда речь идет о ручной пайке, выбираются паяльные станции, обладающие достаточным запасом мощности, термостабильностью и возможностью поддержания постоянной температуры при работе на более высоких уровнях, необходимых для бессвинцовых материалов.
  • Так как температура плавления бессвинцового припоя выше, чем у свинцовосодержащего, температура жала повышается до 343°C (по сравнению с 315°C). В таком режиме долговечность традиционных паяльных жал резко снижается. Поэтому, в процессе пайки, необходимо использовать насадки, разработанные специально под «Pb-free» пайку.
  • Современные паяльные станции обеспечивают приведенные выше требования, но при работе с бессвинцовыми припоями, для соблюдения необходимых температурных профилей некоторых компонентов, имеет смысл быстрее убирать жало пальника с места пайки.
  • Смачиваемось у бессвинцовых материалов хуже, чем у свинцовосодержащих (и многое другое у них хуже, например: окисляемость во время пайки, образование кристаллических нитей и пр.). Чем меньше окислов, тем легче идет пайка. Здесь два варианта:
    1. Пайка в среде азота. Азот, будучи инертным газом, предохраняет от окисляемости нагреваемые при пайке металлические поверхности. В этом случае требования к флюсу не категоричны, смачиваемость повышается, с припоями легче работать, качество соединений повышается.
    2. Задачу снятия окислов и обеспечения растекаемости припоя, при ручной пайке в условиях несерийного производства в не меньшей степени выполняет флюс. Это серьезная альтернатива пайке в азотной среде.
  • В процессе пайки необходимо следить за состоянием жала паяльной станции во избежание его окисления. Если применяется «Pb-free» припой, следует более тщательно очищать его и, постоянно держать его полностью покрытым припоем.
  • При работе с «Pb-free» компонентами, их монтаже-демонтаже, на плате смешанного типа необходимо тщательно очищать посадочные места компонентов, во избежание смешивания припоев «Pb-free» и традиционных, так как несоблюдение этой рекомендации, в случае смешивания припоев образуется «холодная» пайка. Становится более актуальным использование оловоотсосов, оплетки для удаления припоев и пр.
  • Так же, следуя вышеприведенному пункту, следует использовать разные жала для пайки «Pb-free» и свинцовосодержащими припоями.
Читать еще:  Паяльник для пайки медных труб

5. Не стоит забывать и о микросхемах в корпусах BGA, с ними сложнее, но эта ситуация «на руку» ассортименту компании «ERSA», а именно модернизированным инфракрасным паяльным центрам IR550plus. С точки зрения работы с «Pb-free» микросхем BGA, аргументы неоспоримы:

  • Непревзойденная равномерность локального инфракрасного нагрева.
  • Точная и безопасная для чувствительных компонентов отработка термопрофиля.
  • Возможность визуального мониторинга процесса пайки (опция – видеосистема PL550A).
  • Универсальность и самодостаточность системы.
  • Возможность работы со сложнопрофильными компонентами.

Бессвинцовые припои

Информация действительна на 29.10.2020 г.

Бессвинцовый припой

Бессвинцовым припоем называется припой, который в своем составе не содержит свинца. Такой тип припоя является более экологичным и является вспомогательным для решения проблемы экологии и охраны труда.

Виды припоев без свинца

1. С содержанием меди. Такая разновидность припоя была создана для спаивания печатных плат. Этот процесс осуществляется волной припоя. Данный тип припоя имеет невысокое механическое качество в наплавленном состоянии по сравнению с остальными разновидностями.
2. С содержанием серебра. Одним из самых популярных видов припоя является оловянный бессвинцовый припой. Надежность, высокое качество спаивания, отличные механические характеристики в наплавленном состоянии – все это вы получите, используя припой с содержанием серебра.
3. Многосоставный сплав меди, серебра и олова (олово в данном сплаве занимает более 90%). Данный состав имеет низкую температуру плавления, обладает хорошим спаиванием и повышенной крепостью соединения. Также он очень выгодный с экономической точки зрения.

Особенности пайки бессвинцовым припоем

Использование бессвинцового припоя в электронике становится все более распространенным, поскольку производители продолжают соблюдать директивы ROHS. Хорошая практика, такая как наличие чистых прокладок, чистого наконечника паяльника и обеспечение возможности паяного соединения остывать без помех, являются общими для всех припоев.

Температура плавления бессвинцового припоя

Большинство бессвинцовых заменителей для обычных припоев 60/40 и 63/37 Sn-Pb имеют температуру плавления на 5-20 °C выше, хотя есть и припои с гораздо более низкими температурами плавления. Бессвинцовые припои плавятся при более высоких температурах, около 217 ° C / 422 ° F по сравнению с 183 ° C / 361 ° F для варианта на основе свинца. Поэтому материалы для печатных плат и электронные компоненты должны выдерживать более высокие температуры.
Из-за высокой температуры пайки необходимо быстрее удалять паяльник, чтобы избежать повреждения компонентов или направляющих.

Преимущества и недостатки бессвинцовых припоев

Поскольку бессвинцовый припой не содержит свинца, он является более экологически чистым вариантом, чем припой на основе свинца. Следование мерам предосторожности может защитить работников от отравления свинцом, но экологические преимущества бессвинцового припоя выходят далеко за пределы сборочного завода. Компоненты, изготовленные из бессвинцового припоя, пригодны для вторичной переработки, в отличие от электроники, изготовленной из припоя на основе свинца. Поскольку экологические нормы продолжают расти, некоторые компании вынуждены создавать электронику, пригодную для переработки. Основные преимущества и недостатки бессвинцового припоя:

Преимущества:

  • Безопасный в использовании
  • Отсутствуют токсичные элементы
  • Имеет высокую электропроводность
  • Сплавы с медью обладают высокой температурной стойкостью
  • В оловянных сплавах можно наблюдать отличное смачивание

Недостатки:

  • По сравнению со свинцовым припоем, у сплавов олова с остальными металлами наблюдается понижение смачиваемости
  • Не используется в электронике
  • Высокая температура плавления

Плохие смачивающие свойства

Смачивание бессвинцового припоя занимает больше времени и хуже на грязных, окисленных поверхностях. Повышение температуры улучшает смачивание, однако высокие температуры сокращают срок службы наконечника паяльника и могут повредить печатную плату и компоненты. Более агрессивный флюс также может быть использован для улучшения смачивания. В этом случае следует тщательно очистить припой, чтобы предотвратить проблемы, связанные с флюсом, такие как коррозия, рост дендритов, плохая адгезия соответствующих покрытий и электромиграция, которые могут вызвать короткие замыкания между следами контуров.

Паяльник и наконечник

Процессы бессвинцовой пайки требуют использования паяльников с более высокой мощностью. А поскольку эффективная теплопередача в значительной степени зависит от наконечника припоя и времени выдержки, наконечники для бессвинцовой пайки должны быть правильного размера и конструкции и способны передавать достаточное количество тепла соединению. Кроме того, размер поверхности наконечника должен соответствовать размеру паяемого соединения.

Читать еще:  Пайка алюминия в домашних условиях газовой горелкой

Бессвинцовый паяльный наконечник изнашивается быстрее из-за высоких температур и агрессивного флюса. Это связано с повышенной скоростью образования оксида на наконечнике и смачиванием поверхности наконечника. Более длительный срок службы наконечника достигается за счет использования более низких температур, использования припоев и флюсов, разработанных для применения бессвинцового припоя.

Паяльник для бессвинцовой пайки с регулятором температуры Goot PX-201

  • По возрастанию цены
  • По убыванию цены
  • По названию (А-Я)
  • По названию (Я-А)
  • Сначала популярные
  • 24
  • 48
  • 96
  • 192

  • Описание
  • Характеристики
  • Видео
  • Доставка
  • Оплата
  • Гарантия

Описание

Паяльник или паяльная станция – что выбрать? Этот вопрос больше не должен вас беспокоить! Удобный и компактный паяльник Goot PX-201 с мощностью и функционалом паяльной станции возьмет ваши заботы на себя.

Goot PX-201 обладает функцией контроля температуры и керамическим нагревателем. Высокая мощность прибора (70 Вт) позволяет без проблем справляться с бессвинцовыми припоями. Именно поэтому Goot PX-201 подходит практически для всех видов паяльных работ по монтажу и демонтажу компонентов печатных плат.

Температуру теперь контролируете вы! На рукоятке прибора содержится регулятор, с помощью которого вы можете установить необходимую температуру пайки в диапазоне от 250 °C до 450 °C. Кроме этого, паяльник имеет функцию стабилизации температуры, поэтому в случае любого отклонения показателей, температура в течение нескольких секунд возвращается к установленной.

Паяльник Goot PX-201 просто создан для работы в полевых условиях. Он компактный, нетяжелый и помещается в любую сумочку или кейс. Поэтому, в отличие от паяльной станции, его удобно носить с собой. В комплект паяльника входит термоизолирующий колпачок, который накручивается на корпус. Теперь не нужно ждать, пока паяльное жало полностью остынет – просто наденьте колпачок, и вы готовы идти. В мастерской или на рабочем месте Goot PX-201 понадобится вам не меньше.

Японский производитель гарантирует качество, долговечность и высокую производительность труда, а мы предоставляем 1 год гарантии на этот прибор. Цена Goot PX-201, как для прибора такой функциональности, более чем доступна.

Особенности

  • Высокопроизводительный нагревательный элемент Goot PX-20H (70 Ватт)
  • Применяется для бессвинцовой пайки
  • Точная регулировка температуры жала
  • Регулятор температуры на рукоятке для большего удобства
  • Эргономический дизайн рукоятки
  • Легкий и удобный в использовании как в мастерской, так и в полевых условиях
  • Широкий выбор съемных жал
  • Индикатор питания, показывающий, что инструмент включен в электросеть

Технические характеристики

Напряжение220 В переменного тока
50/60 Гц
Потребляемая мощность70 Вт
Диапазон температуры жалаот 250°C до 450°C
Сопротивление изоляции
(при 500 В постоянного тока)
свыше 100 MОм
Регулятор температурыПИД регулятор (обратная связь по температуре жала)
Длина210 мм (без кабеля питания)
Весприбл. 90 г (без кабеля питания)

Видео

Паяльные станции

Как правило, паяльная станция представляет собой следующий комплект устройств: блок электронной регулировки, непосредственно паяльник, подставка под паяльник, очиститель паяльных головок. Это минимальная комплектация подобных станций. Также в комплект могут входить: фен, источники теплового излучения (узконаправленный и мощный), термопинцеты, пневматические агрегаты. В зависимости от комплектации и назначения можно классифицировать это оборудование. Рассмотрим основные виды паяльных станций и их предназначение.

Контактные паяльные станции.

Эти устройства не отличаются от обычных паяльников принципом действия, однако лишены некоторых недостатков последних. Системы регулировки и термостабилизации, которыми оснащены станции, делают работу максимально комфортной. Как правило, мощность таких приборов не более 60 Вт. Используются они для свинцовой пайки.

Между тем, бессвинцовая пайка становится все популярнее, и здесь хорошо подойдут контактные паяльные станции для бессвинцовой пайки. Отличаются они от обычных контактных станций более высокой мощностью (до 160 Вт). В таких станциях время стабилизации температуры максимально минимизировано. Следует отметить, что бессвинцовые паяльные станции вполне можно применять при работе со свинцовыми припоями.

Бесконтактные паяльные станции.

Так как применение контактной пайки во многих работах недопустимо, существуют следующие виды бесконтактных паяльных станций:

  • термовоздушные
  • демонтажные
  • инфракрасные

Термовоздушные паяльные станции.

Это бесконтактное паяльное оборудование, пожалуй, самое распространенное. Принцип работы этого устройства заключается в следующем: воздушный поток, созданный компрессором или турбиной, проходит через нагревательный элемент и достигает необходимой температуры. В зону пайки подается уже горячая струя воздуха. Мощности подобных станций хватает для работы и со свинцовыми, и с бессвинцовыми припоями.

Читать еще:  Лазерная пайка печатных плат

Воздушный поток в таких паяльных станциях может подаваться компрессорным и турбинным способом. Эти приборы часто применяются для ремонта бытовой техники, мобильных телефонов. Существуют комбинированные модели термовоздушных станций, включающие в себя паяльник и фен.

Демонтажные паяльные станции работают также от компрессора, только воздух в них всасывается, а вместе с ним всасывается разогретый припой.

Инфракрасные паяльные станции.

Бесконтактная пайка выполняется в данном случае с помощью инфракрасного излучения. В компьютерных сервисных центрах именно инфракрасные станции вытеснили все остальные, так как обладают такими преимуществами:

  • гарантируют равномерный локальный нагрев
  • не требуют использования множества сопел
  • компоненты, которые подвергаются пайке не испытывают воздействия воздушного потока

Паяльник для бессвинцовой пайки

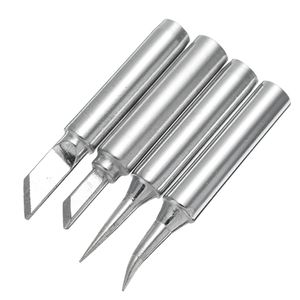

4шт Т12-к Т12-Б Т12-ВС2 Т12-D24 припоя железа советы для Hakko пайки паяльной станции Т12 серия гонка FX-951 в FX-952

1 196 — 1 519 руб. / Набор

10 шт. припоя отвертка жало 900-м-T для Hakko паяльная станция инструмент

527 — 964 руб. / Штука

Скидка 161 руб. от 2 414 руб.

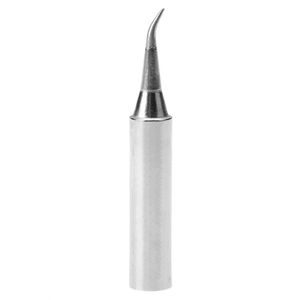

Первоначально подсказка паяя утюга Тавра Японии GOOT меняемая ультра-прочная для типа жары TQ-77 и TQ-95 220V-240V внутреннего

761 — 1 061 руб. / Штука

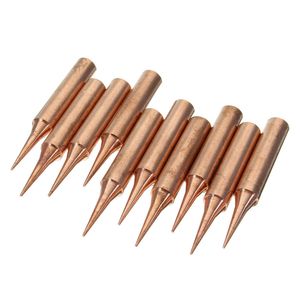

3 компл./лот _ 5 шт. чистая медь бессвинцовый 900M-T-K паяльник наконечник для пайки паяльная станция
