Пайка скруток своими руками

Сварка скруток

Наверное, вы не раз задавались вопросом, как надежно соединить провода в распределительной коробке, чтобы было не на год –два, а на долгое время ?

Существует несколько способов получения такого соединения. Недобросовестные электрики просто закручивают их и сверху заматывают изолентой. Чем плох такой способ? Из-за плохого контакта скрутка рано или поздно начинает греться, что может привести к пожару.

Поэтому придуманы другие варианты, более надежные: опрессовка, пайка, сварка, или использование клеммников. В данной статье, хотелось бы рассказать о сварке скруток, потому как это самый надежный, простой и быстрый способ

Для осуществления задуманного нужно приобрести следующее оборудование : это самый простой сварочный инвертор стоимостью максимум 100$. Дорогой аппарат здесь приобретать не стоит, подойдут модели типа Левша 140 или РЕСАНТА САИ 140. Они легкие и компактные, весят 3-4 кг, транспортируются на плече, места много не занимают, что особо актуально, если вы возите инвертор в легковом автомобиле. Сварочники можно использовать и для полноценной работы (навес варить, петлин а воротах прихватить, т.е. в быту при монтаже).

Процесс сварки незамысловат и происходит путем замыкания омедненного угольного электрода на скрутку, закрепленную в зажиме массы.

Для удобства работы кабель с электрододержателем, идущий обычно в комплекте, можно дорабатать. Электрододержатель снимают, а вместо него крепят плоскогубцы или любое другое приспособление, обеспечивающее надежный контакт и удержание. В них будет зажиматься скрутка. В крокодиле массы закрепляется кусок угля.

Для защиты глаз достаточно приобрести самые дешевые очки типа MATRIX стоимостью около 3,5$.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Cтоит ли ПОКУПАТЬ, отзывы сварщиков:

  • Сварочный трансформатор PATRIOT 200AC 102,00 ₽
  • Зарядное устройство GreenWorks G24C 2490,00 ₽
  • Стабилизатор напряжения PRORAB DVR 1000 2597,22 ₽
  • Стабилизатор Ресанта АСН-2000 Н/1-Ц Lux 3610,00 ₽
  • Стабилизатор напряжения Ставр СН-2000 3920,00 ₽
  • Сварочный аппарат BauMaster AW-79161 3990,00 ₽
  • Hitachi AB17 зарядное устройство 4076,87 ₽

Пайка проводов быстро и качественно при помощи простого приспособления

Авторизация на сайте

Пайка проводов — как один из самых надежных способов соединения электрических проводов прописанный в нормативных документах. Делаем самодельное приспособление для быстрой и качественной пайки.

Пайка скруток проводов всегда была одним из самых надежных способов соединения проводов, им пользовались еще наши деды. К рекомендации идет по многим нормативным документам.

Но процедура пайки скруток довольно сложная, например многие используют газовые горелки, для этого требуются дополнительные расходы на газ, кроме того есть риск повредить изоляцию на проводах.

Кто-то паяет строительным феном — способ тоже хороший, но очень трудоемок. Видел и ребят, которые делали специальные приспособления из утюга для разогревания олова и окунания скруток, но мой способ мне кажется куда более простым.

Итак, давайте поделюсь им.

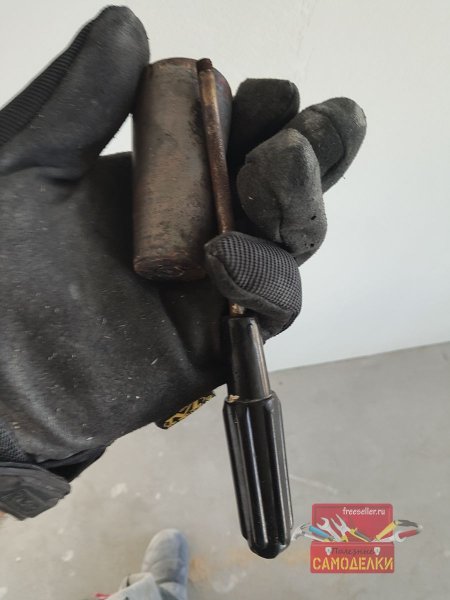

Первое, что необходимо изготовить это тигель.

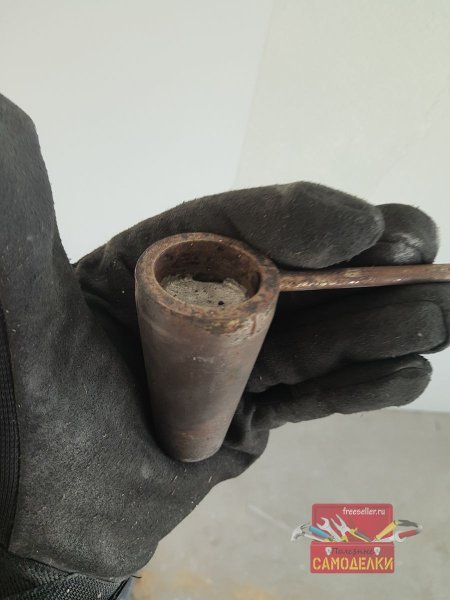

Поясню, для тех, кто не в курсе, тигель — это небольшая емкость из теплопроводного материала для расплавки металлов, их применяют в ювелирном деле, например в тигелях из графита плавят золото.

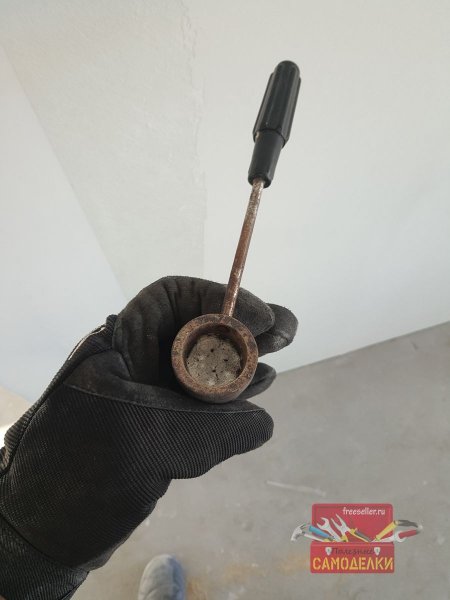

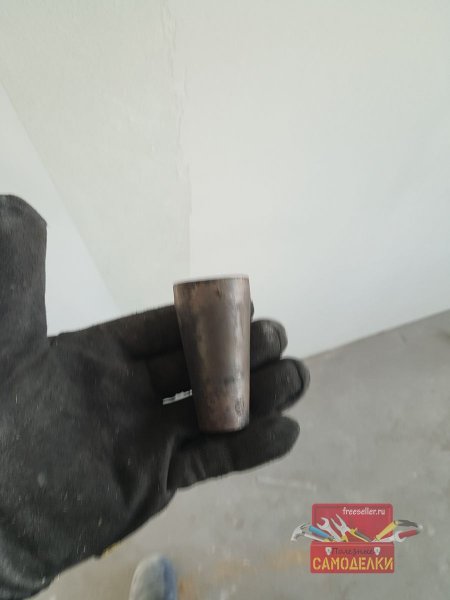

Тигель мне выточил токарь из медной болванки, но сейчас в век интернета можно очень просто купить и из графита.

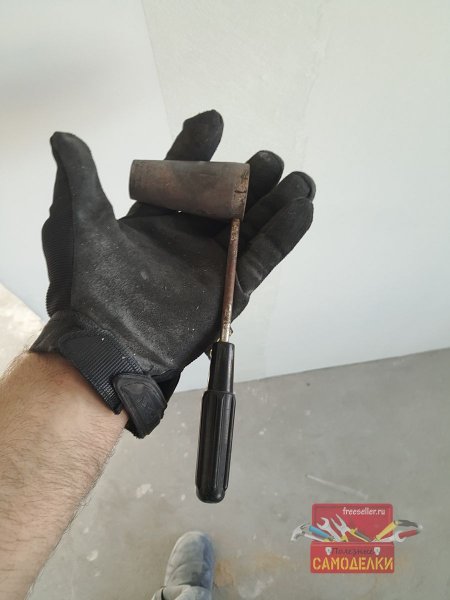

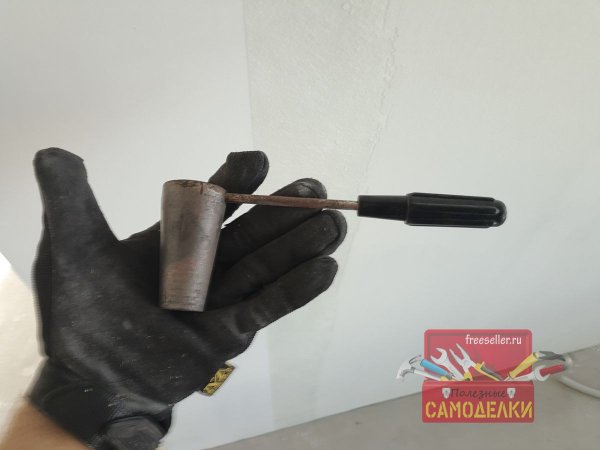

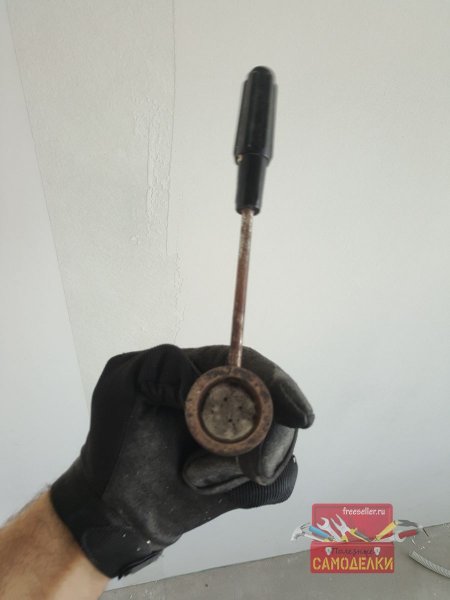

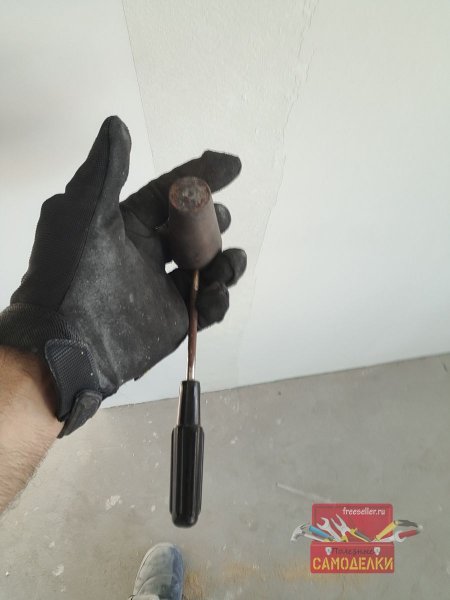

В теле выточенной болванки просверлил отверстие, и нарезал резьбу. Также нарезал резьбу на кончике старой советской отвертки, она будет служить ручкой для того чтобы не обжечься.

Процесс пайки проводов

Теперь о самом интересном — процессе пайки.

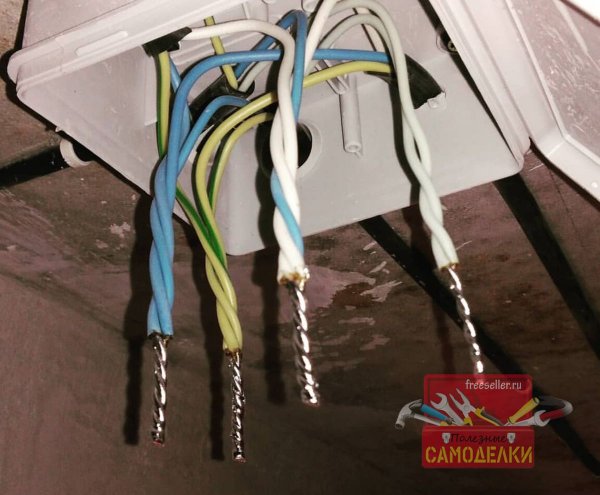

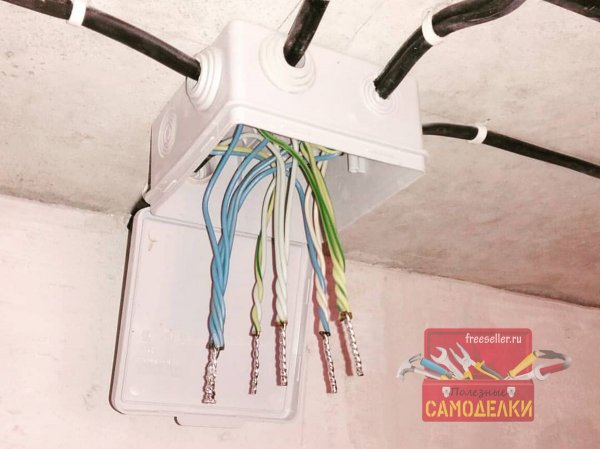

Подготавливаем все скрутки в распределительных коробках.

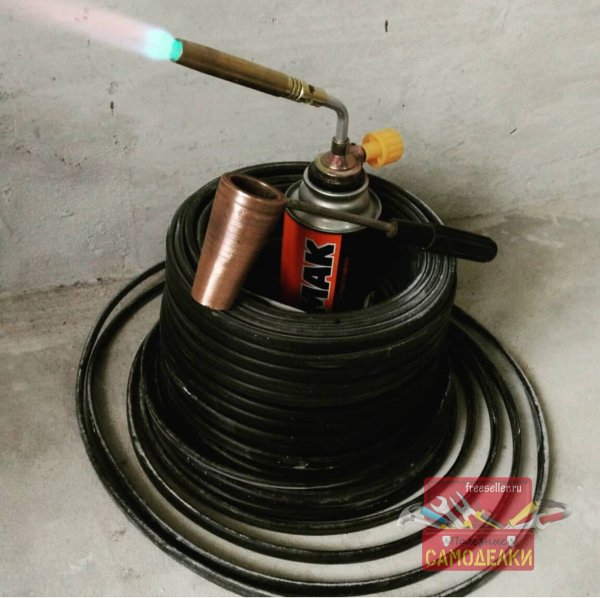

Берм тигель кладем туда припой и разогреваем газовой горелкой.

После разогревания припоя, поочередности окунаем скрутку в расплавленный раствор, держа тигель за ручку.

Процесс спайки занимает несколько секунд, а за время пайки разогретого припоя, составит около 10-15 минут, за это время можно спаять, ну может и не сотню, но приличное количество скруток. после застывания припоя в тигеле, он никуда не девается, при следующем разогреве можно также использовать.

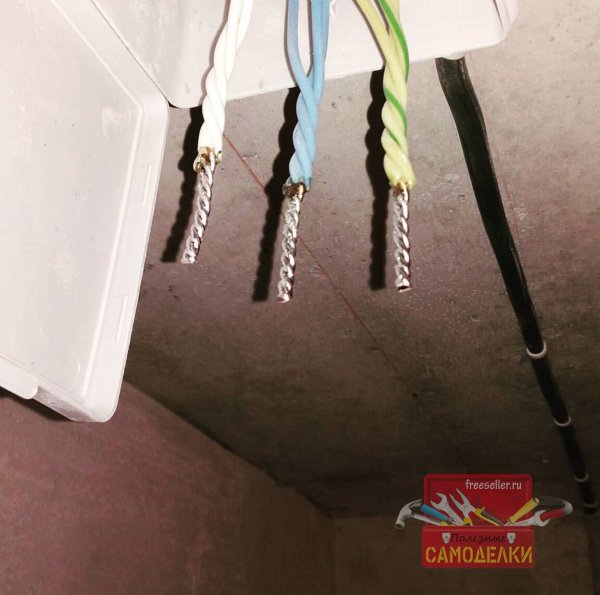

Вот такой вот простой способ пайки.

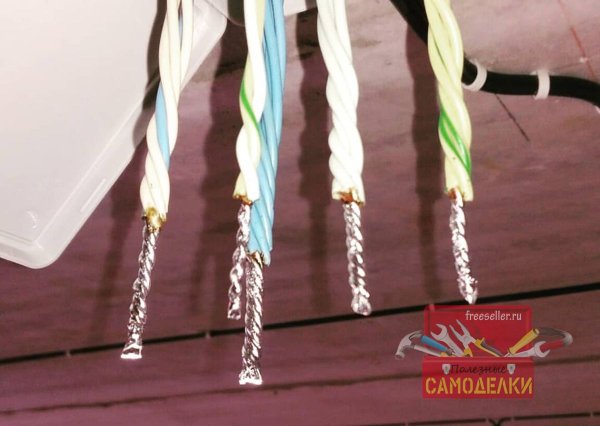

Кстати, если разрезать скрутку и посмотреть — можно сразу заметить высокое качество спайки.

Ну, вот собственно и все, спасибо за то, что дочитали док конца, о других надежных способах соединения проводов я уже писал раньше несколько публикации, их можно увидеть ниже в похожих самоделках.

Сварочный аппарат для сварки проводов

15 октября 2019

Время на чтение:

Когда производится замена проводки требуется аппарат для сварки скруток. Чаще всего устройства применяются при ремонте квартиры. Медные провода расплетаются, их требуется собирать, чтобы компактно уложить в коробке.

Что это такое

Трансформатор — это устройство, предназначенное для пайки проводов. Если взглянуть на обрезанный кабель, его края напоминают щетину, усики смотрят в разные стороны. Для удобства использования проводов требуется, чтобы края были собраны, заглаженными. С этой целью используется трансформатор, который соединяет усики методом пайки.

Аппарат для сварки скруток

Визуально он представляет собой большой блок (непосредственно трансформатор), от которого отходят от провода. К ним подключаются зажимы, а также электрод.

Важно! Рядом с трансформатором находится регулятор напряжения.

Технические характеристики

При рассмотрении трансформаторов учитываются следующие показатели:

  • сварочный ток;
  • уровень напряжения.

Напряжение колеблется от 12 до 36 вольт, сварочный ток стартует от 70 ампер до 120 ампер. Многое зависит от заготовок. Если рассматривать элементы на два провода, сварочный ток должен составлять 70 ампер, при условии, что сечение не превышает 1.5 квадратных метров.

Совет! Подбирая кабель с сечением 2.5 квадратных метров на четыре провода, сварочный ток должен составлять 120 ампер.

Как работает аппарат

Чтобы соединить медные провода, подходит переменный, постоянный либо выпрямленный ток. Важную роль играет его величина напряжения. Для расплавления материала используется электрод, который не нарушает целостность металла.

Работа аппарата

Если есть желание получить ровный, красивый шов, необходимо присматривать модели на постоянном токе. Процесс расплавления осуществляется за счёт надежного контакта электрода с поверхностью. Для того чтобы контролировать процесс плавки, требуется регулятор тока.

Электрод в идеале не должен залипать на металле. Трансформатор отвечает за дуговую сварку, поэтому важным считается поддержание устойчивого горения. Поскольку устройство применяется на меди, у неё не высокая температура плавления. Если рассматривать сталь, не обойтись без мощного трансформатора. В результате, нет необходимости добиваться большой дуги, требуется лишь кратковременное воздействие. Как в случае со сталью, не наблюдается разбрызгивание металла. Электрод применяется из угля. Многие самоделкины используют специальные стержни, которые достаются из батарей. Как вариант, подойдут щетки от электромоторов.

Читать еще:  Пайка самовара своими руками

Во время подключения трансформатора к сети электрод почти вплотную подводиться к меди, допускается зазор до 1 мм. В процессе преобразования напряжения появляется дуга и на конце электрода заметен небольшой шар. Поскольку речь идет о не высокой температуре, металл не остановится пористым, то есть изоляция не нарушается.

Совет! Когда пайка закончена, провод охлаждается и его конец желательно закрыть изолентой.

Как сделать агрегат для сварки проводов своими руками

При желании можно сделать трансформатор для сварки медных проводов своими руками. Основной вопрос касается подбора материалов и инструментов. Во время изготовления прибора лучше придерживаться инструкции.

Материалы и инструменты

Чтобы сделать прибор своими руками, из материалов потребуется такое:

  • трансформатор;
  • зажимы типа крокодил;
  • угольный электрод;
  • алюминиевый кабель — 2 штуки;
  • поворотный регулятор напряжения;
  • провод питания сечением более 2.5 мм.

Из инструментов подбираются пассатижи, набор отвёрток. Желательно иметь под рукой плоскогубцы.

Пошаговая инструкция

Чтобы сделать трансформатор своими руками, необходимо придерживаться инструкции.

Подбор корпуса

Для самоделки необходим надежный кожух, который будет защищать трансформатор. Важно помнить о технике безопасности, поскольку легко получить ожог. Коробка может быть подобрана из металла либо пластика. Если делается мобильная установка, лучше использовать пластик. Металлическая коробка считается более устойчивой, однако не предназначена для транспортировки.

Подбор корпуса

Трансформатор

Касательно основы на выбор представлены, как электронные, так и силовые установки. Блоки поставляются различными производителями и важно определиться со схемой сварочного устройства на тиристорах. В цепи предусмотрено место для блоков вывода, а также вторичной обмотки.

Отдельно подбирается регулятор напряжения, который отвечает за выпрямленный ток. Данная технология активно используется для зарядки аккумуляторов. Поэтому подобные установки встречаются в стартерах различных производителей. Если выбор пал на электронный блок, стоит малость разобраться в его работе. За основу взята схема генератора сигналов, поэтому используются биполярные транзисторы. Обеспечивается обратная проводимость, наблюдается высокое напряжение.

Схема трансформатора

При подборе электронного блока учитывается максимальный уровень энергопотребления, а также напряжение. Распространенными считаются самодельные модификации на 6 и 9 вольт. В стандартной схеме электронного блока происходит открытие транзисторов и далее по цепочке осуществляется разряд конденсаторов. Тиристор в цепи работает в качестве усилителя.

Как вариант, применяются трехобмоточные трансформаторы серии ТИ. Их особенность заключается в малом уровне напряжения. При желании элемент можно самостоятельно создать на ферритах. В таких установках высокий показатель преобразования энергии. Во время сборки важно добиться необходимой величины тока, которая зависит от потребностей.

Кабель питания

Когда имеется мощный трансформатор на 24 вольта, для него рекомендуется подобрать соответствующую электропроводку. Рекомендуется использовать заготовки с сечением от 2.5 мм. По технике безопасности рекомендуется установить выключатель, который подключается к проводке. Таким образом, в случае чего установку можно будет оперативно выключить, прекратив подачу тока.

Кабель питания

Использование клемм

Чтобы запитать трансформатор или инвертер, на него одеваются клеммы методом скручивания. Далее осуществляется подключение к сети 220 вольт.

Установка держателя и контакта

От клемм отходит два провода, один из которых идёт на держатель, другой — на контакт. У сварщика должна быть возможность удерживать заготовку, а также свободно зафиксировать электрод, благодаря которому осуществляется сварка. Специалисты не всегда используют зажимы, предпочитая работать свободно с плоскогубцами. Рассматривая поближе держатель под электрод, рекомендуется подбирать длинные заготовки, поскольку они более практичны.

Держатель для аппарата

Уменьшается риск поражения электротоком, плюс сварщику практичнее работать в труднодоступных местах. С длинным держателем легко производить работы на потолке либо в узких проходах. Дополнительно, если от трансформатора отходит длинный держатель, нет необходимости часто его переставлять.

Как правильно использовать

При использовании прибора желателен опыт сварщика. Основная цель — достигнуть качественного соединения, шов должен получиться ровным и аккуратным. Чаще всего приходится работать с кабелем малого сечения. Не все приборы подходят для пайки скруток. Если рассматривать модификацию с переменным током, важно ощущать мощность трансформатора.

При подключении оборудования первым делом производится проверка электрода и кабеля питания. Важно зачистить провод, чтобы на нём не было наслоения. Жилы должны быть лишены изоляции с отступом 6 см. Во время процесса плавления важно следить, чтобы не затронуть изоляцию. Перед плавлением проверяется скрутка.

Проверка скрутки

Неопытные сварщики, жилы слаживают неравномерно, поэтому не получается сделать точную каплю. После скрутки производится обрезка. Все усики требуется удалить, чтобы срез выглядел аккуратно. Таким образом, поверхность прогревается равномерно и капля как раз ложиться на край. Во время работы с электродом важно удерживать заготовку плоскогубцами.

Выше подробно описано, как сделать трансформатор своими руками. Для этого не требуется специальный инструмент либо материалы. Агрегат незаменим во время ремонтных работ дома.

Правила пайки алюминиевых и медных проводов

  • Какие инструменты и материалы понадобятся?
  • Давайте паять!
  • Некоторые особенности процесса

Какие инструменты и материалы понадобятся?

Выбор инструментов и материалов, которые нам понадобятся, будет обусловлен нашими конкретными целями, а также применяемыми способами пайки. Основной инструмент, который применяется – это либо электрический паяльник, либо газовая горелка. Ну а дальше будет, в общем, стандартный набор для пайки. Нам понадобится:

  1. Нож для разделки изоляции провода – не забудьте подточить или воспользуйтесь канцелярским ножом. Также можете сделать нож электрика своими руками.
  2. Пассатижи, для скрутки проводников.
  3. Припой и флюс. Флюс – это вещество, с помощью которого мы удаляем окисления с поверхности, которую паяем. Припой – это то, чем непосредственно спаиваются жилы.
  4. Напильник – подойдет мелкий напильник.

При пайке проводов паяльником или газовой горелкой могут быть применены разные припои и флюсы. Так, для медных жил нужен припой на основе смеси олова и свинца – это припои марок ПОС-40, ПОС-50, ПОС-60. Для пайки алюминиевых проводов подойдут такие марки – П-250А (цинк и олово), ЦО-12 (цинк и олово), ЦА-15 (цинк и алюминий), А (цинк, олово, медь). В качестве флюса используется канифоль — органический материал, содержащий в себе смесь смоляных кислот хвойных деревьев. Канифоль является самым распространенным и недорогим вариантом. Также существуют способы пайки с кислотой в качестве флюса, но не рекомендуется их применять из-за их вредности. К тому же кислота дает со временем коррозию на скрутке.

Давайте паять!

Когда готовы все нужные инструменты и материалы подготовлены, беремся за работу. Рассмотрим технологию пайки медных проводов в распределительной коробке. В домашних условиях самый распространенный способ соединения – пайка скруток одножильных проводников. Зачищаем их от изоляции – снимем по 4-5 см с каждого конца. Для хорошего качества скруток следует плотно скрутить и обжать концы пассатижами. О том, как сделать хорошую скрутку, мы рассказывали в отдельной статье. Только не переусердствуйте, иначе можете обломать токоведущую жилу. Берем в руки паяльник, который должен быть достаточно прогрет, и начинаем пропитывать нашу скрутку канифолью так, чтобы она как можно лучше проникала между проводами. Затем на жало паяльника наносится припой, состоящий из олова и свинца, и, постепенно прогревая место соединения, добиваемся равномерного нанесения припоя. Он должен хорошо проникнуть между проводами. Когда они «окрасятся» в серебряный цвет, можно считать их залуженными. Узнать более подробно о том, как лудить провода, вы можете в нашей соответствующей статье.

Читать еще:  Пайка полипропилена своими руками

Чтобы залудить многожильный медный проводник необходимо хорошо скрутить все мелкие жилки в одну жилу и подтянуть пассатижами. Затем нанести паяльником сначала канифоль, а потом уже нужный припой.

Отличительной особенностью пайки алюминиевых проводов является высокая степень окисления алюминия на воздухе. А если жилы окислятся, то нанести на них припой при электромонтаже уже будет проблематично. Поэтому придётся постоянно механически очищать поверхность от окисления и одновременно выполнять лужение. Для нагрева используется газовая горелка, флюс же подбирается исходя из способа пайки и сечения провода.

Ножом аккуратно срезаем изоляцию с жил примерно по 5 см. Очищаем поверхность до появления характерного блеска с помощью того же ножа либо воспользуемся наждачной бумагой. Далее, нужно соединить жилы в виде желобка, который образуется в результате соединения жил внахлест, методом двойной скрутки. Берем горелку и начинаем греть скрутку примерно до температуры плавления припоя. Продолжаем нагревать соединение и натираем специальной палочкой припоя место пайки. Желобок заполнится припоем. Таким же образом обрабатывается вся поверхность, пока она не покроется полностью оловом.

Кстати, плюсы и минусы существующих способов соединения проводов в распределительной коробке мы рассмотрели в соответствующей статье, с которой настоятельно рекомендуем ознакомиться!

Некоторые особенности процесса

Рекомендуем также обратить внимание на несколько правил, которые помогут сделать качественную пайку проводов своими руками.

Проверьте жало паяльника перед началом работы. Оно должно быть чистым. Если же на нем присутствуют неровности, раковины, черный нагар, то такое жало нужно очистить, иначе оно не сможет нормально брать припой. Возьмите мелкий напильник, приставьте жало к нему под наклоном и зачистите, чтоб был виден блеск меди. Потом заново залудите его конец. В процессе работы иногда обращайте внимание на его состояние и старайтесь держать его в чистоте. Можно также пользоваться для очистки жала паяльника мелкой наждачной бумагой.

Начинаем паять всегда с дальней от изоляции стороны жилы, так как она может оплавиться, нарушатся ее свойства, что недопустимо. Аккуратно скручивайте соединения пассатижами, без лишних усилий, так чтобы не обломать жилы, особенно это относится к алюминиевой электропроводке, которая особенно ломкая.

Перед нанесением припоя, даже на соединение медных проводов, попробуйте очистить поверхность жилы ножом до блеска, увидите, что припой наносится гораздо проще. Это касается как медных, одножильных и многожильных, так и алюминиевых проводников.

Не забывайте в конце работы тщательно изолировать места соединения. Следует использовать для этих целей хлопчатобумажную либо поливинилхлоридную изоляцию. Обмотайте ими места скруток таким образом, чтобы изоляция заходила на несколько сантиметров от оголенного места. Подробнее о том, как изолировать провода правильно, вы можете узнать в нашей статье.

Не смотря на то, что пайка не является супер быстрым способом, она обеспечивает хорошее качество соединения. А все что описано, в комплексе, поможет вам повысить безопасность выполнения работы, а также увеличит срок службы и надежность электрической проводки.

Напоследок рекомендуем вам просмотреть видео, в которых подробно рассмотрены технологии пайки электропроводки в распредкоробках:

Вот мы и рассмотрели, как производится пайка проводов в распределительной коробке. Надеемся, предоставленная инструкция была для вас полезной и понятной!

Не пропустите:

Один комментарий

Для лужения я использовал смесь канифоли со спиртом. Так лучше покрывается проводник. Скручивал предварительно луженве концы, и не луженые. Луженые труднее аккуратно скручивать. А с не лужеными бывает риск не полного лужения, и соответственно не полного пропаивания скрутки. Т.е. олоао может не достать везде. С учетом того, что стоишь на стремянке это важно.

Как сваривать скрутки

При производстве электромонтажных работ, в частности при устройстве, ремонте или замене электропроводки, невозможно обойтись без соединений проводов. Они обязательно встречаются в распределительных коробках, к ним прибегают при замене неисправного участка цепи.

Одним из видов надежного неразъемного соединения является сварка скруток, когда провода вначале скручивают, а затем сваривают.

Особенности соединений

Существует довольно много способов соединить провода – при помощи винтовых и самозажимных клемм, обжимных гильз, болта и гайки (через шайбу). Но чаще всего, концы проводов соединяют скруткой, то есть попросту скручивают.

Все перечисленные способы имеют один существенный недостаток. Даже при соблюдении правил и технологии производства работ, площадь зоны контакта двух проводников оказывается меньше рабочего сечения жилы.

При достаточно высокой нагрузке (не превышающей, тем не менее, допускаемую) место контакта будет нагреваться. Что может привести к расплавлению изоляции, короткому замыканию, пожару.

Скрутки имеют преимущество перед другими видами соединений, так как у скруток можно повысить площадь контакта проводов. Для этого достаточно пропаять концы жил в скрутке или сварить их.

Соединение пайкой достаточно трудоемко. А если учесть, что распределительные коробки, как правило, находятся на уровне 2,3-2,5 метра от пола, работы выполнять очень неудобно.

Ведь помимо паяльника, необходимо иметь при себе припой, и иногда еще и флюс. И все это на высоте. К тому же, чтобы соединение получилось качественным, его необходимо прогреть в течение довольно длительного времени, что тоже не ускоряет процесс работы.

Преимущества способа

Сварка скрутки является более технологичным видом соединения. Она выполняется быстрее, к тому же не требуется никакой присадочный материал. Оплавляемые концы скрученных проводов образуют прочное соединение, не подверженное электрохимической коррозии.

Для сварки потребуется дополнительное оборудование, и это – единственный недостаток. При отсутствии специального сварочного аппарата для сварки скруток, можно воспользоваться инверторным сварочным аппаратом, а можно изготовить такой аппарат своими руками.

Особенностью сварки скруток является то, что она проводится угольным неплавящимся электродом, который для удобства лучше заточить под конус.

Читать еще:  Флюс для пайки металла латунью

Технология процесса

Концы свариваемых проводов перед соединением необходимо очистить от изоляции на 7-8 см. После этого их скручивают и обрезают так, чтобы длина скрутки была около 5 см. Около изоляции на нее устанавливают теплоотвод, в качестве которого можно использовать электрический зажим типа «крокодил».

Далее на провода подается «масса» и кратковременными касаниями электродом конца скрутки, возбуждается дуга, которая и оплавляет медные жилы. Время действия дуги не должно превышать 1-2 с, иначе скрутка сильно разогреется, изоляция может оплавиться.

В результате сварки, на конце скрутки должен получиться однородная застывшая капля металла в форме шара. Остывшее соединение изолируют любым допустимым способом. На данный момент популярна термоусадочная трубка, которую предварительно надевают на один из проводов.

Использование инверторного аппарата

Для сварки скруток можно использовать сварочный аппарат инверторного типа. Преимущества таких аппаратов в том, что при относительно малом весе они обладают значительной мощностью сварки, при этом потребляя небольшое количество электроэнергии.

Это позволяет использовать инверторные аппараты, подключив их к бытовой сети переменного тока, не опасаясь возникновения скачков и падений напряжения. Инверторы обеспечивают отличные параметры выходного тока, что позволяет поддерживать ровную и мощную дугу.

Значение тока может различаться в зависимости от материала жилы и сечения. Так, как в настоящее время алюминиевые кабели с алюминиевыми жилами не используются для устройства внутренней электропроводки, параметры сварочного аппарата можно подбирать, исходя из требований к сварке медных жил.

Примерные требования таковы:

  • для сварки двух проводов сечением 1,5 мм² необходимо значение тока 70-75 А;
  • скрутку трех таких проводов сваривают током 80-90 А;
  • два-три провода сечением 2,5 мм² нужно сваривать током 80-100 А;
  • три-четыре таких же провода соединяются при использовании тока 100-120 А.

Из-за высокой стоимости инверторных сварочных аппаратов, приобретать их для выполнения только сварки скруток нерентабельно. Если использовать некоторые детали, которые можно без труда приобрести или извлечь из старых электроприборов, изготовить устройство для сварки скруток своими руками не представит особого труда.

Самодельный аппарат

Главным компонентом при сборке аппарата для сварки скруток является трансформатор мощностью не менее 600 Вт, с выходным напряжением 12-36 В. Он должен обеспечить такое напряжение при подключении питающего напряжения 220-230 В.

При сборке аппарата необходим прочный металлический корпус подходящих размеров, в котором необходимо предусмотреть возможность установки предохранителя или автоматического выключателя номиналом 16 А.

Питающее напряжение на трансформатор должно подаваться кабелем с медными жилами и сечением не менее 1,5 мм². Лучше использовать для этого кабель типа КГ 3х1,5 с резиновой изоляцией. Корпус прибора и сердечник трансформатора необходимо подключить к заземляющему проводнику.

Для соединения трансформатора с контактом «массы» и держателем используются два провода с сечением 10,0 мм², например КГ 1х10. Длина их должна быть как можно меньшей, что бы избежать потерь тока. Держатель можно использовать от любого сварочного аппарата, отслужившего свой срок.

Угольный электрод можно сделать, разобрав старый элемент питания 373. Сердечник, он же положительный электрод, подойдет для этой цели, как нельзя лучше.

Если такой сердечник заполучить не удастся, можно приобрести в магазине угольные щетки для электродвигателей, применяемых в электроприборах или электроинструментах. Щетка зажимается в держатель и затачивается в форме конуса.

В качестве «массы» удобно использовать плоскогубцы, соединив одну их ручку с трансформатором проводом КГ 1х10. После этого ручки необходимо изолировать. Такое устройство позволит удобно держать скрутку во время сварки. Одновременно плоскогубцы выполнят и роль теплоотвода.

Меры безопасности

Сварка скруток самодельным прибором по эффективности не уступает сварке инверторным аппаратом. При производстве работ необходимо обязательно учитывать вредные факторы, которые появляются при обычной сварке.

Необходимо использовать щитки со светофильтрами для защиты от ультрафиолетового излучения, перчатки и одежду из несгораемого материала. Кроме того необходимо предусмотреть соблюдение противопожарных мер.

Правильное использование оборудования и соблюдение технологии, а также мер безопасности при работе со сваркой, позволит получить надежное соединение кабелей. В конечном итоге повышается надежность всей электропроводки и увеличивается срок ее безаварийного использования.

Приспособление для пайки скруток проводов

Когда нужно паять провода в распределительной коробке, многие предвкушают то еще «удовольствие»: стоять на табурете с паяльником наперевес не только неудобно, но еще и опасно. Обычно такие попытки заканчиваются парой ожогов и пятнами от припоя на полу и одежде. И хорошо, если сама коробка находится не в углу.

Чтобы пайка скруток не превращалась в рискованное предприятие, можно соорудить спасительную конструкцию с минимальными затратами денег и времени. Нужно приготовить:

  • Газовую горелку с баллоном;
  • Канцелярский зажим;
  • Шпильку;
  • 4 гайки по диаметру шпильки;
  • Медный наконечник.

Обычно в магазинах продают шпильки длиной в метр, поэтому нужно ножовкой отпилить 15 см. Затем по диаметру отрезка высверлить.

отверстие по центру канцелярского зажима. Его лучше приобрести побольше для надежного крепления.

Шпильку надо зажать в тисках и согнуть под углом 90 градусов. Потом с одной стороны прикрутить гайку, надеть зажим и закрепить его ещё одной гайкой. С другой стороны так же накрутить гайку, затем наконечник и еще гайку. Газовый баллон прикрепить к горелке, а к ее соплу получившуюся конструкцию.

В завершение работы надо зажечь горелку и с помощью гаек отрегулировать расстояние от наконечника до пламени, чтоб оно чуть соприкасалось с наконечником. В дальнейшем этот промежуток можно менять, перемещая конструкцию по соплу горелки. Надо учесть, что амплитуда будет зависеть от ширины зажима.

Спаять скрутки с таким приспособлением легко и быстро. Нужно взять любой жидкий флюс, который предназначен для спаивания цветного металла. В него нужно обмакнуть скрутку, подержав ее пару секунд, чтобы жидкость лучше проникла межу проводками. Затем выждать, пока нагреется наконечник и положить в него немного припоя типа ПОС-61. Как только он стал расплавляться, надо обмакнуть в него скрутку на 2 секунды, чтобы проводки прогрелись и спаялись.

Чтобы края оплетки проводов не оплавились, можно держать саму скрутку плоскогубцами, которые сыграют роль теплоотвода.

Выключенную горелку нужно поставить остывать минут на 15, чтобы оставшийся припой застыл и не растекся. Конечно, работа с таким самодельным паяльником из-за мощного огня горелки требует осторожности и неспешности. Покупая новую горелку, лучше не скупиться и выбрать качественную модель инжекционной горелки с пьезоподжигом.
