Пайка или обжим медных проводов что лучше?

Опрессовка проводов и скруток гильзами

  • Главная >
  • Примеры работ >
  • Опрессовка проводов и скруток гильзами

С электрическим током шутки плохи, ведь в случае короткого замыкания на любом участке токопроводящей цепи владелец квартиры получит в свое распоряжение немалый такой ворох проблем: от возгорания проводки и подкопченности стен, до серьезного пожара. Тем более, что статистика по стране говорит сама за себя: 250 тыс. пожаров происходит по всей территории России каждый год вследствие неисправной электропроводки (23%) или из-за неосторожного обращения с огнем (половина несчастных случаев). Причины подобных критических ситуаций различны, а именно:

  • Место неплотного соединения (контакта) обязательно будет греться в процессе эксплуатации, что приведет в дальнейшем к оплавленной изоляции проводов и пожару.
  • Короткое замыкание кабеля (дело случая), а далее пожарная ситуация.
  • Часто причиной пожара становиться сам человек, решивший поиграть в опасные игры с огненной стихией.
  • Плохое качество кабелей и проводов, которые стоят дешево, но не безопасны

Виды соединений и преимущества опрессовки скруток

Я за время работы электромонтажником в строительной сфере узнал много нового: какие существуют разновидности проводов, как рассчитать сечение жил кабелей в зависимости от нагрузки, как правильно сделать скрутку и другое.

Поэтому, могу поделиться своим опытом с читателями данной статьи. В случае же, если кому-то из бывалых и закаленных в монтажных «боях» электриков что-то не понравиться — я на всеобщее признание не претендую, могу ограничиться ролью советчика новичкам в этом непростом деле.

Различают несколько видов соединений проводов, наиболее часто применяемых среди специалистов:

Скрутка проводов

Соединение проводов с помощью контактной клеммы

Таким способом я, обычно, соединяю провода световых групп, где нагрузка не так велика. Берешь провод, освобождаешь его от внешней изоляции, оголяешь жилы до нужного размера и вперед, на «баррикады». Самое главное, по хорошему протянуть соединительные болты клеммы, чтобы в дальнейшем, пластиковое изделие не растеклось, приняв какую-то бесформенную форму.

Пайка скруток

Болтовое соединение кабелей и проводов и с помощью специального зажима («ореха»)

Также, в таком деле очень может пригодиться так называемый «орех», только не грецкий, а металлический. Это такой зажим, который тоже необходимо протягивать, только отверткой, предварительно перед этим вставив оголенные жилы в специальные пазы.

Соединение при помощи сварочного аппарата

Неудобный, хотя, очень надежный способ. Не каждый электрик сможет таскать на себе такой агрегат, ведь здание, где проводиться монтаж, может быть весьма высоким. Устанешь бегать туда-сюда целый день, будешь мечтать скинуть с себя такую ношу.

При чем, подвергнутая сварке скрутка изолируется специальным колпачком или термоусадкой. Таким образом, соединение будет служить надежно и долго.

Опрессовка проводов

Я использую в этих целях пресс-клещи, которыми несколько раз обжимаю медную гильзу, надетую на скрученные провода. Важно соблюдать при этом одно правило: не переусердствуй! Ведь перекушенная инструментом скрутка может доставить массу хлопот такому горе-электрику — все придется делать заново. В случае же, если диаметр места соединения меньше диаметра гильзы, всегда можно проявить солдатскую смекалку, то есть подсунуть под медное изделие кусочки проводов — и «Баста»!

Преимущества опресовки на лицо: положил в небольшую тару горсть медных гильз, захватил с собой пресс-клещи и все, не нужно тащить лишний громоздкий инструмент. Сам процесс опрессовки прост до нельзя, лишь рассчитывай свои силы.

Инструмент для опрессовки проводов

Основные виды гильз для опрессовки проводов

Медные

Алюминиевые

Комбинированные (алюмомедные)

С изоляцией

Основные моменты процесса опрессовки проводов и скруток

Для этого потребуется зачистить провод от наружной изоляции, а затем, убрать с помощью монтажного ножа и внутреннюю защитную оболочку. Чтобы было удобно скручивать провода, я лично собираю оголенные жилы в пучок и загибаю концы.

Затем, сначала скрутив провода вручную, я добиваюсь большего контакта за счет работы пассатижей, которыми докручиваю скрутку.

Откусив тем же инструментом излишки проводов, у меня получается хорошее соединение длинной 3-5 см.

Далее, дело осталось за малым: надеть на скрутки медные гильзы подходящих размеров и обжать их. Причем, опрессовки бывают разных диаметров (6 мм, 8 мм, 10 мм и более). Обычно, я использую 6 мм изделия для соединения скруток световых групп, где сечение проводов не так уж велико (1.5 кв.мм). Для розеточных групп берутся гильзы диаметром 8 мм и более, так как здесь провода имеют сечение от 2.5 до 4 кв.мм.

После этого, я изолирую соединения, укладываю их в разветвительную коробку и закрываю крышкой, чтобы все было «по фэншую».

Как распилить гильзы для опрессовки

Таким вопросом я задавался в начале своей карьеры электрика. Сейчас же, я легко могу удовлетворить любопытство любого новичка-монтажника, как говориться — мастерство не пропьешь. Дело в том что стандартные гильзы слишком велики для распаячных коробок, поэтому для удобство и экономиии материала их пилят вдвое, втрое.

Чтобы собственноручно сделать нужное количество гильз, берется медная трубка нужного диаметра, ножовка по металлу и какая-нибудь точка опоры (стул, скамейка или стол).

Трубка ложится на стул и надежно фиксируется рукой или ногой. Если изобретете другой способ крепления медного изделия — вам все карты в руки. Фантазии русской души нет предела!

В другую руку ухватывается ножовка за 250 рублей и совершается обычное действие режущим инструментом: туда-сюда, как пилить дрова на даче. Лучше на пол, перед этим, постелить газетку, чтобы гильзы не закатились куда-нибудь, а послужили все до одной нашему благородному делу.

Cпособы соединения проводов: от скруток до пайки

Идеальная электрическая проводка не должна содержать мест соединений. Однако, конечно, это фантастика, потому как ещё на этапе монтажа необходимо выполнять разветвления. Соединить проводники может потребоваться во время починки или лёгкой «модернизации» проводки. Но…

…Соединение – место повышенной опасности.

В месте соединения есть риск плохого контакта и, как следствие, повышение сопротивления. Потому возможен перегрев и возгорание, особенно если подключён мощный потребитель. В случае телефонного провода может ослабляться сигнал и ухудшаться качество связи.
Но есть множество способов выполнения соединений, которые практически идеализируют ситуацию.

Говорит и показывает ПУЭ

«Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п).»,- конец цитаты из ПУЭ, Библии прикладной электротехники.
Как заметили бы электрики, здесь отсутствует самый очевидный и доступный способ выполнения соединений: скрутка. В чем же дело, почему такая распространенная технология выпущена из виду?

Вся правда о скрутках

Ранее скрутка применялась как основной способ соединения, но современные нормативные документы её не разрешают, предлагая разнообразную альтернативу. А о скрутках (даже правильно выполненных) ходит дурная слава: со временем они ослабевают, разогреваются, что пожароопасно.
Но многолетний опыт электриков замечает, что хорошая скрутка лучше, чем, к примеру, плохая пайка.
Правда, есть ситуации, когда скрутки категорически недопустимы:

  • при соединении медных и алюминиевых проводов;
  • при выполнении соединений в рамках служебных обязанностей;
  • если ток в цепи превышает 2-3 А;
  • если прокладка проводки выполняется по горючим основаниям.

Нежелательно скручивать многожильный провод с одножильным. В остальных случаях скрутка может здорово подсобить.
Выполнение качественной скрутки начинается с освобождения соединяемых жил от изоляции на 60-80 мм. Жилы очищают от жира и грязи, зачищают наждачной бумагой. Потом складывают крест-накрест перпендикулярно друг другу и скручивают плоскогубцами, делая минимум 5-7 очень плотных витков. Соединение необходимо изолировать. Для надёжности и долговечности изоляция должна захватывать и неповреждённые участки проводов.
Однако все же рекомендуется использовать более современные и надежные средства соединения проводов, рекомендуемые ПУЭ.

Читать еще:  Что можно использовать вместо олова при пайке?

Полиэтиленовые клеммники (винтовые зажимы)

Весьма недорогое и простое решение. Необходимо освободить соединяемые провода от изоляции, протолкнуть обнажённую часть провода в отверстия и зажать винтами. Не мудрствуя лукаво, получаем компактное заизолированное соединение.
Несложно и недорого, но есть ограничения. Во-первых, нельзя зажимать многожильные провода – прежде их необходимо опаять либо обжать. Не советуют зажимать алюминиевый провод. Все контакты клеммы рекомендуют раз в год подтягивать во избежание ослабевания. Нельзя сильно зажимать винты, иначе латунная клемма может треснуть. Изделие предназначено для маломощных участков: к примеру, для подключения осветительных приборов, выключателей, розеток.

Более продвинутые клеммники

Принцип тот же, однако провод зажимается не напрямую винтом, а металлической пластиной с рельефной поверхностью. За счет этого можно соединять многожильные провода. Алюминиевые соединения необходимо периодически проверять на предмет ослабления.
Кроме того, такие клеммники не делятся и продаются блоками от 6 штук. Ограничение по току до 25 А, потому можно применять на относительно мощных участках цепи.

Самозажимные клеммы

Экспресс-клеммы, другими словами. Необходимо зачистить провода и протолкнуть их в отверстия. Незамысловатый механизм, состоящий из прижимной пластины и маленькой шинки, надежно закрепляет провод, сохраняя постоянное давление и хороший контакт. Подходит для медных и алюминиевых проводов, но не подойдет для необработанных многожильных. По задумке клеммы одноразовы, но для аккуратного и терпеливого электрика могут сослужить и повторную службу.

Клеммы с рычажками

Имеет в своем составе шинку и прижимную пластину, как и предыдущий вариант. Но работать с клеммой ещё проще: провод зажимается по опусканию рычажка, а по поднятию даже вытаскивается. Можно использовать практически с любыми проводами. Обеспечивает сверхбыстрый и сверхудобный монтаж с одновременной изоляцией, надежное соединение, ток до 32 А, возможность лёгкой «перекоммутации».

Соединительные изолирующие зажимы (СИЗ)

На очереди СИЗ — пластмассовый колпачок, внутри которого находится квадратная стальная проволока, свёрнутая в спиральный конус. Для соединения нескольких проводов их необходимо освободить от изоляции и параллельно сложить; для надёжности можно сделать скрутку. Затем колпачок накручивается на получившийся пучок, образуя соединение, которое уже изолировано. К СИЗам следует относиться внимательно, так как через несколько лет возможно ослабевание пружины и подогрев соединения. Потому СИЗы не подходят для сильноточных цепей.

Скотч-локи

Представляют собой пластмассовую капсулу с защёлкой. К защёлке прикреплён врезной контакт. В капсулу помещаются провода, с которых даже не нужно снимать изоляцию. Затем защёлкиваются пассатижами или плоскогубцами. Ножи врезного контакта прорезают изоляцию и организовывают надёжное соединение. Скотч-лок – одноразовый соединитель, однако простой и дешёвый. Есть варианты таких соединителей как для слаботочных сетей, так и для маломощных участков электрических цепей.

Опрессовка гильзами

С помощью опрессовки выполняются надёжные соединения для сравнительно больших токов. Провод помещается внутрь гильзы и обжимается специальным инструментом. Главное – выбрать верный диаметр гильзы. В этом случае сопротивление соединения получается не выше, чем у провода. Как результат – одно из самых надёжных соединений, которое не требует обслуживания и подходит для больших токов. Если выбрать специальную гильзу, то можно соединять медный и алюминиевый провода.

Болтовые соединения

Громоздкое, но надёжное соединение. Применяется в цепях с большим током. На болт надевают шайбу подходящего диаметра, затем соединяемые провода оборачивают вокруг болта, надевают вторую шайбу и все это плотно затягивается гайкой. Если между проводами вложить дополнительную стальную шайбу, то можно соединять алюминиевые и медные проводники.

Пайка

Пайка и сварка – наиболее надежные способы соединения проводов. При условии качественного исполнения создают неразъёмное соединение, что является практически аналогичным цельному проводу. Оба способа достаточно трудоёмки, но пайка – более доступный. Для создания качественного паяного соединения необходим опыт пайки и соблюдение всех правил.
Провода перед пайкой очищают от окислов, при необходимости облуживают, скручивают (можно чуть менее плотно, чем при простой скрутке), покрывают флюсом и опаивают. Паять можно как медные, так и алюминиевые провода. После остывания провода изолируют обычным способом.

Сварка

Сварка выполняется с помощью специального аппарата при полном соблюдении технологии процесса и соблюдении техники безопасности. Необходимость аппарата само собою делает этот способ менее доступным, но зато он безупречно надежен и незаменим в мощных цепях и там, где доступа к месту соединения нет.

Итак, благодаря наличию мощного арсенала способов соединения проводов есть возможность выполнять соединения абсолютно безопасно во время проектирования, ремонта и модернизации проводки. Какой конкретно способ применить – зависит от конкретных условий. Помните, что при возможности скрутку лучше признавать архаичной и выбирать альтернативу.

044 338 26 13
050 980 56 15
067 689 03 37

Как правильно соединять провода по стандарту NASA

Друзья! Сегодня посмотрим как правильно соединять провода по стандарту NASA. Всем известно, что космическая техника делается максимально надежно. А некоторые системы и устройства имеют двойное и тройное резервирование. Поэтому даже на соединение проводов и жгутов внутри космической техники в Национальном управлении по аэронавтике и исследованию космического пространства NASA разработан стандарт STD 8739.4 в шестой редакции от 29.03.2011 г. Сам стандарт содержит 114 страниц и весь его переводить нет смысла. Но приведу основные моменты. Это чтобы больше не возникало споров на тему как наиболее прочно и надежно соединить два и более проводов.

Какие виды соединений проводов применяет NASA

Начнем, пожалуй с соединения двух проводов. Одной из самых надежных соединений является пайка проводов. NASA рекомендует пропаять два провода по длине перехлеста, равного от 3 до 6 диаметров проводов.

Получается, что если диаметр провода равен 1,6 мм, то два таких провода нужно припаять друг к другу на длине от 4,8 до 9,6 мм без переплетения. Насколько я понял, это общая рекомендация для всех соединений проводов.

Чтобы понять, как лудить провода паяльником, можно посмотреть видеоролик ниже. Там понятно показано, как применять флюс и припой для лужения проводов.

Более усовершенствованный вариант — это соединение двух проводов проволокой и пайкой. Чтобы спаять два провода между собой паяльником, NASA рекомендует сделать не менее 6 оборотов проволокой. Но так, чтобы они не вышли за пределы перехлеста соединения. Дальше хорошенько пропаиваем скрутки медных проводов, чтобы не осталось пустот и непокрытых припоем мест и защищаем термоусадкой.

Следующий способ — это пайка проводов и соединение с помощью обжимной муфты . Для того, чтобы термоусадка не улетела далеко и не оголила место соединения, на оплетку кабелей одевают дополнительные уплотнительные кольца. Металл обжимной муфты мягкий и максимально плотно облегает место пайки. Дополнительную защиту от разрывов обеспечивает термоусадка . На мой взгляд, обжимная муфта выглядит по крайней мере красиво.

Дальше любимое многими мастерами соединение методом накрутки друг на друга. Не путать с соединением методом скрутки двух проводов. В данном соединении выполняется одновременное скрепление проводов на разрыв и обеспечивается большая площадь электрического контакта. А если все это еще и пропаять, да в термоусадку облагородить, то совсем сказка получается.

Теперь видно, как правильно спаять провода паяльником своим руками. Эти методы применимы не только на космических кораблях, но и в домашних условиях. Прекрасно эти способы подходят для пайки медных или алюминиевых проводов паяльником квартирной электроразводки.

Соединение проводов без пайки

Далее переходим к более технологичному способу — это беспаечный обжимной контакт — представляет собой гильзу с хвостом, за который удобно держаться. Внутренний диаметр гильзы контакта нужно подбирать чуть больше, чем диаметр всех проводов, которые нужно соединить. После обжимки специальным инструментом, хвост контакта можно откусить, чтобы не мешался и заключить в термоусадку. Недостатком является только одностороннее соединение проводов .

Читать еще:  Оборудование для пайки ПНД труб

Указанный недостаток устраняется с помощью обжимной трубка . В нее можно засовывать не только по одному кабелю с каждой стороны. Но приходится подбирать диаметр, чтобы после обжимки ничего не болталось. Не забывайте перед обжиманием, надеть термоусадку. Некоторые мастера обжимную трубку еще и пропаивают для пущей надежности.

Как термоусаживать и вязать по стандарту NASA

Термоусаживать лучше сначала с одного конца термотрубки, а потом с другого. Таким образом Вы фиксируете ее на положенном месте. Далее проходимся феном или паяльником вдоль термоусадки до ее полного сжимания. Старайтесь не повредить поверхность термоусадки .

Как правильно связывать жгуты кабелей — показано на рисунке ниже. Какого-то философского смысла здесь я особо не вижу, но будем считать такие плетения надежными космическими технологиями.

На этом все — самое интересное из стандарта я привел. Надеюсь, что материал «как правильно соединять провода по стандарту NASA» будет многим полезен. В комментариях делитесь своими любимыми методами соединения двух проводов. Мой любимый — накрутка проводов друг на друга. Всем удачи!

Старался и переводил Мастер Пайки.

Постскриптум

Еще один интересный способ надежного соединения двух многожильных проводов.

Почему сварка проводов – лучший способ соединения проводников?

Как гласят Правила Устройства Электроустановок (пункт 2. 1.21 ПУЭ) для соединения, ответвлений и оконцеваний жил проводов, а также кабелей в соответствии с инструкциями должны использоваться такие способы, как опрессовка, сварка, пайка или сжимы (винтовые, болтовые и т.д.)

Существует немало способов соединения проводов для особо ленивых, но самым долговечным, прочным и оптимальным в плане проводимости контакта – это сварка проводов. Только соединение проводов сваркой способно обеспечить монолитное соединение «на века», которое не требует дополнительного обслуживания на протяжении всего срока эксплуатации.

Давайте сравним, чем же другие способы соединения проводом уступают сварке.

  1. Пайка
    Пайка способна со временем разрушаться, так как в этом случае всегда присутствует третий металл (припой) на границе сплавов, который отличается большей легкоплавкостью, рыхлостью. Появляющееся переходное сопротивление на границе между двумя сплавами приводит к разрушающим химическим реакциям. Если говорить о длительности и трудоемкости такого процесса, как пайка, то в случае качественного выполнения, он нисколько не будет уступать сварке. Ведь прежде чем выполнить пайку, потребуется тщательно зачистить концы, использовать флюс, прогреть всю скрутку. Сварка проводов угольным электродом занимает не более пары секунд.
  2. Обжимы и клеммники
    Данный способ уступает по всем параметрам сварке скруток проводов. И это неудивительно. Ведь в качестве основного материала для проводников используется медь. Это неупругий металл, отличающийся пластичностью. Медь обычно «вытекает» из-под нагрузки, не спасут в этом случае даже гровер-шайбы.
    Если даже использовать глубоко подпружиненные самозажимные клеммники, то площадь контактирующей поверхности при этом остается все равно довольно небольшой. В случае больших токов пружины нагреваются и теряют свою упругость.
  3. Скрутка
    Данный способ соединения проводов запрещен, так как отсутствует в ПУЭ. Его можно использовать только в качестве временного соединения перед тем, как сделать сварку проводов.
  4. Опрессовка
    В результате опрессовки получается неразборное соединение, которое по своему качеству ненамного уступает сварке, но при этом по своей стоимости значительно ее превосходит. Качественный инструмент и расходные материалы для опрессовки отличаются очень высокой стоимостью, так что сэкономить деньги на данном способе не получится точно.

Ну а чем же тогда соединение проводов сваркой лучше остальных способов?

Во-первых, после сварки не остается как такового понятия «контакт». Это связано с тем, что в результате сварки проводов получается абсолютно монолитное соединение, то есть ток проходит через монолитный однотипный металл – никаких границ проводников не остается. В результате чего сопротивление данного соединения становится минимальным, а значит, тепло практически не выделяется. Благодаря утолщению в случае оплавления, а также отсутствию плотной изоляции в случае максимального тока температура соединения может ниже, чем в случае подводящих проводников.

Во-вторых, отсутствует большая ослепительная дуга, если сварка проводится на переменном токе и тем более при пониженном напряжении. Нет глубинного прогрева всей скрутки, а также большого разбрызгивания металла. Это связано с тем, что сварка скруток осуществляется по торцам предварительно скрученных проводников при помощи угольного электрода и аппаратов, мощность которых достигает 800 Вт. Токи сварки скруток в этом случае меньше, чем при сварке сталей, так как температура плавления меди или алюминия ниже, соответственно, дуга и разбрызгивание металла уменьшено значительно. Но это не говорит о том, что не нужно использовать средства защиты, такие как защитные очки, жаростойкие подкладки и т.д. Но при этом используемые меры безопасности могут быть гораздо проще по сравнению с той же дуговой электросваркой сталей.

В-третьих, чтобы предотвратить процесс окисления при сварке проводников, особенно алюминия, используется специальный флюс «ВАМИ». Для меди чаще используется обычная бура. Проще всего в процессе сварки проводов скрутку опускают в ямку с флюсом, сделанную в электроде углеграфитовом или угле. При достаточном опыте вы с легкостью сможете сварить скрутку при помощи слегка заостренного электрода прямо «на весу». После того, как скрутка остынет, нужно удалить остатки флюса с поверхности, покрыть соединение лаком, заизолировать при помощи ПВХ-ленты либо специального колпачка — такое соединение с легкостью можно назвать вечным.

Сварка медных проводов чаще осуществляется при помощи специальных трансформаторов для сварки скрученных проводов. Это очень простой и доступный вариант соединения проводников, который позволит не только сохранить ваше время, деньги и силы, но и создать максимально прочное соединение «на века» и удовлетворяющее всем нормативным требованиям.

У нас на сайте есть видео о сварке проводов, в котором вы можете подробно увидеть весь процесс и понять, как делается сварка проводов угольным электродом при помощи нашего специализированного аппарата.

elec-ekb › Блог › Что лучше? Скрутка, пайка, обжим.

Речь идёт о соединении проводов в автомобиле.

Тема широкая, у каждого- с опытом и без (автоэлектрика) имеется свое мнение. Которое подкреплено опытом, или просто он как художник так видит.

Работая всё тем же автоэлектриком (достаточно долгое время😐 как бесит это выражение) некоторое время, я имел счастье увидеть насколько долговечен тот или иной способ восстановления проводки в авто.

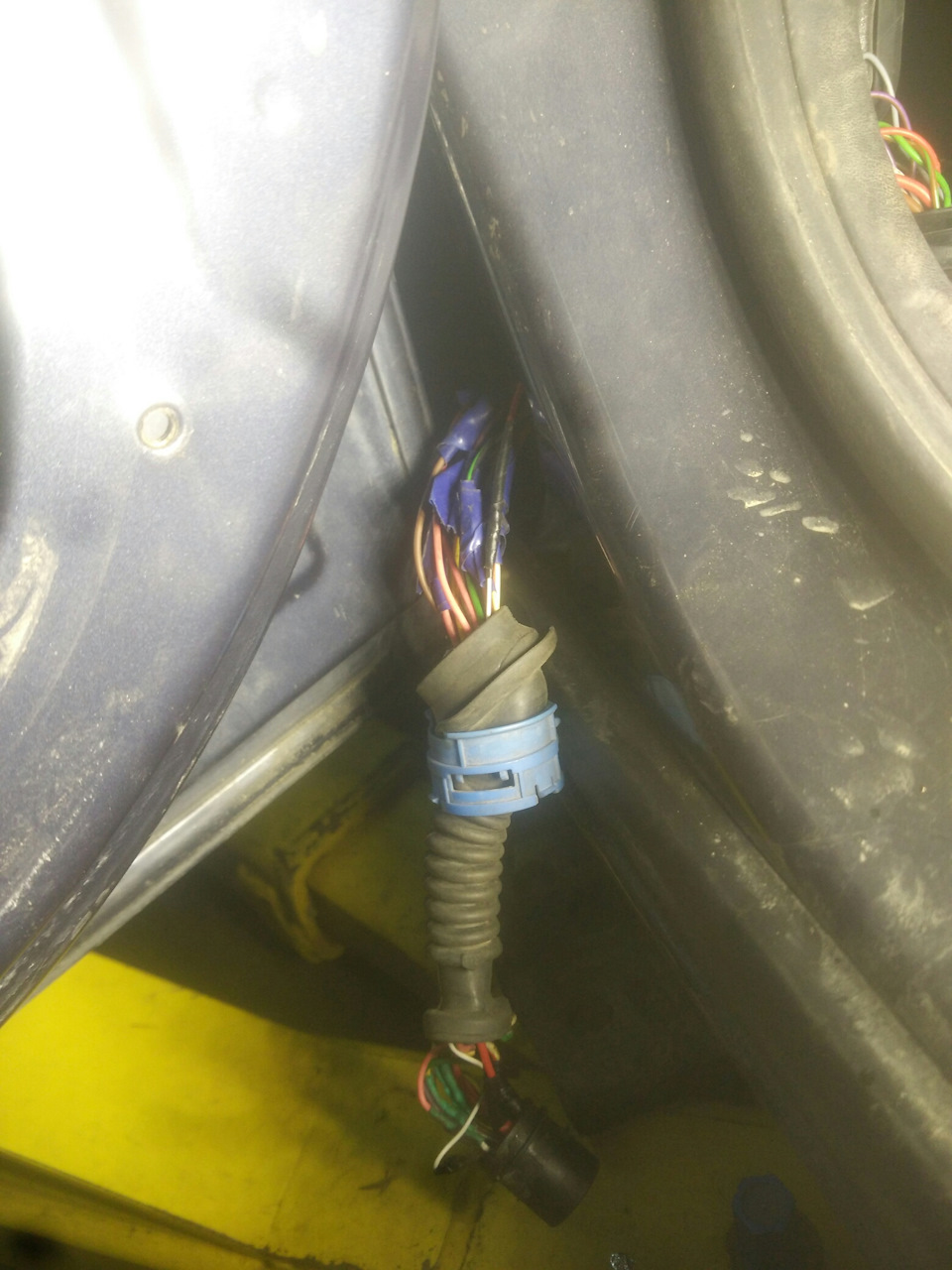

* Способ первый (дедовски-почему, объясню чуть позже). Это конечно же пайка.

Люди которые его используют надеются что это последний ремонт этого соединения в этом тысячелетии😋 Но есть поверие, если не засунуть в термоусадку- в полночь соединение превратится в тыкву. Мало кто знает, что спустя год-два в любом случае ему прийдёт северный пушной зверёк, хоть в термоусадке, хоть в изоленте (синей), хоть в соплях динозавра. Не верите? А я вас не убеждаю, это факт.

Если вы посчитаете техноты, мануалы по ремонту, эльзы тисы и техдок докучи-нигде вы не увидите специальный сервисный инструмент (SST) под названием паяльник.

Выпущеные техническими специалистами крупнейших автоконцернов бюллетени по ремонту прямо запрещают пайку, иногда просто не рекомендуют.
Скрутки они даже не знают, что такое возможно😂

*Скрутка. Служит для соединения проводов, разного сечения.
Все зависит от качества скрутки, протекаемых токов через это соединение, качества изоленты🤔 и ещё многих факторов(например грязное пятно контакта)
Обычно используется автоэлектриком, если все правильно сделано, и нет особой подвижности соединения, огромных нагрузок по току- служит долго, от 5лет и до конца жизни автомобиля. Но имеет, конечно, свои недостатки.

Читать еще:  Жир для пайки нейтральный

*Обжим. Наиболее качественное соединение при правильном использовании. Обладает меньшей гибкостью перед скруткой, но соответственно плотнее.
Есть разные типы обжимных клемм, соединителей и тд. Для каждой ситуации они свои, где то соединители с клеем внутри используешь, где-то просто трубочку медную, специальные соединители п-образные под фигурный обжим, и т.д.

*Есть и гибридные методы, например соединители имеющие внутри состав Роза или Вуда, который плавится, а соединитель сжимает провода.
Не могу судить о долговечности этого метода, не пользуюсь.

*Заводской метод, используется многими автопроизводителями, например супернадежная Тойота. Контактная сварка. Что сказать, Заводское исполнение.

* И собственно способ, который я недавно попробовал, а может это мое ноу-хау ☺
Зачищается провод, изолируется короткий участок, соединяются две части, обматываются медной жилой, и обжимаются с помощью инструмента.
Отличие от соединителей- можно обжать примыкающий провод к основному.

Но это возможно сделать и с помощью п-образного соединителя, которые стоят копейки и т.д.

Есть ещё наверно 400 способов соединения проводов, перечислил лишь основные. Буду рад если кому то помог, или кто то скажет что я ошибаюсь, и на самом деле всё не вот так, а вот так вот, и я не шарю, и все машины которые я таким образом починил -самовозгорелись, и поэтому больше не беспокоят меня.
Всем удачи, и любимой работы.
Благодарю бутылку пива, которая помогала мне при написании этого.

Опрессовка проводов. Инструмент и виды гильз. Обжатие

Самый действенный способ соединения проводов в местах, где сильная вибрация, когда длина проводов для соединения недостаточна для сварки или пайки — опрессовка проводов. Такой процесс может осуществляться двумя способами: гильзами или наконечниками.

Но для качественного соединения необходим специальный инструмент в виде прессовых клещей, либо оборудования с гидропрессом.

Гильзование проводов

В силовых и распределительных шкафах при использовании гибкого многожильного медного провода положено устанавливать гильзы на оголенные части провода. Этот процесс называется гильзование, иногда обжим или опрессовка проводов. Гильзы выпускаются разных размеров, от 0,75 до 40 мм 2 . Есть гильзы с изолированным фланцем и без него. Кроме цены нет никакой разницы.

Обычно фланцы гильз маркируются по цвету, который соответствует размеру гильзы. Но есть производители, которые не заморачиваются, и выпускают одноцветные гильзы. В любом случае, диаметр гильзы нужно выбрать такой, чтобы гильза заходила на провод как можно плотнее. Это не всегда можно сделать по маркировке, так как некоторые провода могут быть выполнены по ТУ, и иметь меньше размер, чем заявленный.

Часто гильзы на 1,5 мм 2 с легкостью залетает на провод с маркировкой 2 мм 2 . Еще один важный момент – это материал, из которого изготовлены гильзы. При покупке убедитесь, что это медные и луженые гильзы. Взаимодействуя с воздухом, медь может окисляться, темнеть и терять качество контакта. Лужение меди – это старый способ, которым издревле пользуются электрики, чтобы сделать контакт долговечным и надежным. Сделать как для себя.

Зачем нужна опрессовка проводов

Что плохого в обычном методе крепления провода в зажимах электрических приборов? При зажиме пучок провода раздавливается и распушается. А некоторые проводки разрушаются. Отделенные от основной группы и поврежденные проводки, уже не используются, что приводит к нагреву мест соединения, иногда даже их обгорание.

Также медь остается открытой для доступа влаги и кислорода, что приводит к ее потемнению и окислению. Вследствие чего также теряется качество контакта. Опрессовка проводов гильзами поможет увеличить в разы надежность соединений и устранить все эти перечисленные проблемы.

Во-первых, обжатый гильзой конец, считается воздухонепроницаемым. Гильза не позволит проводкам повредиться или быть незадействованными, а ее луженая поверхность будет надежно защищена от воздействия окружающей среды.

Что нужно для гильзования
Гильзы продаются в огромном количестве, в любом ассортименте, в любом магазине электротоваров и как минимум, нужно обжимное устройство:
  • Двухгубочное устройство. Это устройство выполнено в виде пассатиж, но с системой усиления сжатия, с двумя губками. Существуют разные виды губок для обжатия, как гильз, так и для вилочных или круглых наконечников для проводов.

  • Также существую четырехгубочные обжимники. Они служат для обжима только гильз.

  • Еще существуют и шестигубочные обжимники.

  • В дополнение можно приобрести устройство оголения проводов . Их также существует несколько видов, для разных проводов.

Также хорошо приобрести резак для выполнения точных срезов. Продавцы даже дают кусок провода и резак, предлагают попробовать сделать срез. Провод режется как по маслу. Так что, без сомнений можно приобретать такой резак, так как он хорошего качества. Он очень пригодится для работы.

Порядок обжатия проводов
  • Обрезаем провод резаком. Нужен очень точный срез. Чем он точнее, тем легче будет надеть гильзу, не замяв проводков.
  • Отмеряем и оголяем часть провода на длину гильзы. Работаем очень осторожно, чтобы не повредить проводки. Смысл гильзования теряется, если мы все равно повредим несколько проводков и ухудшим качество контакта. Никогда не скручивайте провода перед тем, как надевать их на гильзу, даже слегка. У гильзы есть небольшая юбочка. Она поможет надеть гильзу даже на слегка распушенный провод. Эту важную фишку знают даже не все профессионалы. В других средствах информации могут показывать, что все хотя бы слегка скручивают проводки. Этого делать категорически нежелательно, потому что проводки обжимаются под очень высоким давлением так, что даже могут терять свою округлую форму, если лежат параллельно, принимая слегка шестигранную форму. Это приводит к увеличению контакта проводов между собой. Если же их скрутить, то при обжимке в тех местах, где провода пересекаются, проводки могут передавить друг друга и деформироваться.
  • Надеваем гильзу на оголенную часть провода. Можно слегка покручивать гильзу, это не страшно.
  • Вставляем в зажим соответствующего размера и зажимаем.

Теперь, присоединяя провод к автомату или другому устройству, будет очень надежное и долговечное соединение, которое обеспечила опрессовка проводов.

Способ соединения в металлических гильзах

При ремонте или прокладке проводки необходимо создавать надежные электрические соединения проводов. Есть много различных способов, которые выбираются исходя из условий объекта. Рассмотрим, как проводится соединение и опрессовка проводов, применяемые инструменты.

Использование гильз
Гильзы используются для соединения проводов в электропроводке в случаях:
  • Применяется электрооборудование с нагрузкой большими токами. Необходимо обеспечить надежный контакт для исключения нагрева.
  • Сечение провода не позволяет сделать соединение проводов другими способами.
  • Нет места в распределительной коробке для соединений. Провода соединяются за пределами коробки.
  • Пространство для соединения ограничено, большая высота объекта, другие способы сделать проблематично.
Виды гильз

Важно выбрать правильно диаметр гильзы и ее материал, так как качество контакта будет от этого зависеть. Гильзы делятся по материалу изготовления. Бывают гильзы обычные медные , определенного диаметра и длины. Существуют также луженые гильзы. Ее поверхность покрывается смесью висмута и олова для предотвращения окисления металла.

Алюминиевые гильзы имеют такие же параметры, как и медные. Комбинированные варианты гильз служат для соединения проводов, изготовленных из разных металлов, называются алюмомедными, с обозначением ГАМ.

В медную половину вставляется провод из меди, а в другую половину укладывается провод из алюминия. Два элемента гильзы соединяются фрикционной сваркой. Это уменьшает потери тока на контактах.

Гильзы изолированные . На поверхности нанесен слой изоляции из ПВХ. Гильзы опрессовываются вместе с изоляцией. Они применяются только для медных проводов.
