Как работает термоголовка на радиаторе отопления?

Термоголовка для радиатора отопления

Отопительная система старого типа, равно как и новое оборудование, должно оснащаться современными устройствами, отвечающими не только за удобство использования, экономию энергии, но и безопасность в применении. В данном случае одним из наиболее полезных элементов послужит терморегулятор. Именно термоголовка для радиатора отопления поможет производить регулярный контроль и настройку отопительной системы внутри дома, квартиры за счет увеличения или снижения давления жидкости в батарее.

Так сложилось, что застройщики при возведении домов не уделяют должного внимания грамотной установке отопительной системы, поскольку на батарее в большинстве случаев отсутствует регулятор температурного режима теплоносителя. Однако на сегодняшний день в связи с повышением цен на отопление, каждый владелец недвижимости старается уменьшить расходы на коммунальные услуги. Именно в этом и поможет установка термоголовки на радиатор отопления.

Из чего состоит агрегат

Конструкция представляет собой компактное оборудование, состоящее из двух основных деталей: латунный клапан и термостат, который отличается повышенной чувствительностью к перепадам температурных режимов. Функционирует элемент самостоятельно, как единый механизм, для которого не требуется производить дополнительную проводку какого-либо вида энергии.

Устройство и схема конструкции

Внутренняя часть головки наполнена специальной смесью, реагирующей на температуру воздуха, находящегося в доме или помещении. В качестве данного вещества зачастую используют газообразный или жидкий материал.

Что еще входит в комплектацию термоголовки?

  • Колпачок с градацией температуры;
  • Предохранительная установка;
  • Сальники;
  • Клапана;
  • Проходной элемент, соединяемый с батареей и подводящим трубопроводом.

ВИДЕО: Комнатный термостат. Сравнение способов регулировки температуры

Как работает устройство

Термостатические головки для радиаторов представляют собой герметичный корпус гофрированного типа, который еще называется сильфоном. Он наполнен термическими веществами в виде газа или жидкостной смеси.

В процессе функционирования, при увеличении температурного режима, газообразное вещество расширяется, в результате чего сильфон меняет форму и становится более прямым. После этого срабатывает термостатический клапан для радиатора отопления, который регулируется непосредственно термоголовкой. При повышении температуры теплоносителя элемент закрывает поток воды, направляющейся в трубы, что ведет к снижению температурного режима в помещении.

Основные режимы для помещений

В случае более низкого температурного показателя срабатывает обратный принцип работы – при сжатии элемента, расположенного на батарее, происходит открытие клапанов, что приводит к увеличенному потоку воды в систему.

Разновидность и технические особенности

Как работает термоголовка на радиаторе отопления, выяснили, теперь нужно разобраться в разновидностях устройства, чтобы в итоге подобрать наиболее подходящий вариант.

Существует два главных критерия, по которым отличаются термостатические устройства.

Элементы могут быть:

  • Жидкостными;
  • Газонаполненными.

Каждый из видов имеет свои плюсы и минусы, если вкратце, первый тип – выявляет более точные показания toC, вторые выделяются надежностью и быстрой работой.

Кроме вида наполнителя, система отличается типом управления – механический или электронный.

Механический термостат

Установка не требует дополнительного питания от внешней электроэнергии.

Один из вариантов механического устройства

Термостатические головки для радиаторов механического типа обладают такими преимуществами:

  • низкая стоимость по сравнению с электронным механизмом;
  • простота в эксплуатации;
  • независимость от любого вида энергии.

Главным недостатком механического устройства – ручной способ регулировки при помощи вентиля.

Электронная установка

Автоматический элемент способен настраивать поток воды без контроля пользователя. На месте, где должен располагаться вентиль, находится жидкокристаллический экран и панель управления.

Электронная разновидность, с помощью которой удобно настраивать нужный режим в комнате или доме

Электронные приспособления обладают двумя датчиками дистанционного и встроенного типа, которые выявляют температурный режим, переводят его в цифровое значение на экране.

Кроме возможности программирования toС в доме на определенные часы, термостатические головки для радиаторов могут понижать температуру в помещении в отсутствии владельцев и за несколько часов повышать ее, чтобы к приходу дом успел прогреться. Также, при длительном «простаивании» недвижимости можно выставить режим прохладного микроклимата, который не позволит промерзнуть отопительной системе в зимний период года.

Такого типа запорная арматура, вне зависимости от вида обладает на выбор двумя системами регуляции.

Закрытая логика

Открытая логика

В систему встроены стандартные показания, задаваемые еще при разработке на производстве. Управлять можно только основными параметрами.

Работает исходя из вида оборудования и всей системы в общем. Может подстроить свой функционал под любую отопительную установку. Зачастую применяется в промышленных сферах. Для регулирования настроек следует вызывать специалиста, поскольку данный процесс требует определенных навыков и занимает продолжительное время.

Из недостатков автоматизированной системы выделяют потребность в частой замене батареек. Рекомендуется сразу же приобрести аккумуляторные батареек, чтобы их можно было просто заряжать.

Как правильно установить запорную арматуру?

Если прибор уже выбран и приобретен, на следующем этапе следует выяснить, как установить термоголовку на радиатор. Естественно, в первую очередь необходимо подобрать место, где будет располагаться устройство.

Рекомендация по правильной установке с учетом расположения самой батареи и внешних факторов

Зачастую, в качестве места для монтажа выбирают саму батарею, не закрытую шторками, панелями и прочими декоративными приспособлениями. Присутствие помехи – это очень важный фактор, который может отрицательно сказываться на правильности показаний.

Кроме того, на температурный режим устройства могут влиять:

  • солнечные лучи;
  • сквозняки;
  • климатическая техника, установленная рядом.

Существует еще один вариант расположения оборудования – область на горизонтальном участке системы, находящаяся перед самой батареей.

В случае если отопительная система двухтрубного вида, отступив немного от батареи, нужно установить байпас. В двухтрубном устройстве монтаж производится непосредственно на верхнем подающем трубопроводе.

Основные этапы установки:

  • Сливается весь теплоноситель.
  • На однотрубном устройстве монтируется байпас, в обратном случае – этап пропускается.
  • Производится установка термоголовки в отверстие с резьбой в батареи.
  • Резьба обматывается лентой ФУМ для улучшения герметичности.
  • Производится монтаж прибора. Важно правильно расположить устройство, следуя обозначающим стрелкам на корпусе, которые должны быть в одном направлении с потоком воды, иначе термостатический клапан для радиатора отопления может выйти из строя или просто потерять свои эксплуатационные особенности.

Популярные торговые марки

Среди всего ассортимента продукции выделим те, которые пользуются наибольшей популярностью:

  • Немецкие панели Kermi, укомплектованы арматурой Oventrop

Kermi FKV и Kermi FKO

  • Российские биметаллические Rifar, арматура в комплекте

Rifar и разновидности модельного ряда

  • Немецкие Zehnder

Zehnder — самый стильный чугун

  • Панельные отечественного производства Prado

Прадо Классик 22х500х1200 (2622 Вт) стальной

Отдельно перечень запорной арматуры высокого качества в средней ценовой категории:

Термоголовка «Овентроп» (производство Германия)
  • серия СЕ – однотрубные;
  • ZB – двухтрубные;
  • ZBU – универсальные;
  • F – укомплектован мягким уплотнителем, материал изготовления – латунь и мягкое уплотнение;
  • UNI – стандартная схема со встроенным вентилем.

Термоголовка Danfoss (производство Дания)
  • RA5062;
  • RA5065;
  • RA2920;
  • RA2940;
  • RA2994;
  • RA5068;
  • RA5074.

Расположены по порядку увеличения мощности, между собой отличаются строением.

Именно эти два производителя на сегодняшний день – абсолютные лидеры, чья деятельность направлена на экономию энергоресурсов владельца. Это касается не только пользователей, но и экономии ресурсов в целом.

ВИДЕО: Как установить и настроить терморегулятор на батарею отопления


—>

Термоголовка для радиатора отопления: устройство, принцип работы, плюсы использования, виды, особенности монтажа, советы и рекомендации

Функциональность терморегуляторов уже успели оценить многие потребители. Особенно актуальным стало такое оснащение системы отопления в период роста цен на энергоносители.

Холодная пора года в наших регионах отличается нестабильным температурным режимом и резким снижением показателей ниже нулевого уровня. Как нельзя, кстати, оказываются термоголовки, которые в автоматическом режиме поддерживают комфортный микроклимат в жилище. Во время потепления экономятся немалые деньги, что важно для каждого семейного бюджета.

Посмотрите видео про термоголовки для радиаторов

Устройство термоголовки для радиатора

Термоголовка состоит из следующих элементов:

— шток термостатической детали;

— перекрывающей поток детали;

Большинство моделей регуляторов теплоносителя подходят для двухтрубных систем (около 95%), тогда как для установки прибора на однотрубную схему разводки подходят лишь немногие (например, RA-G и RTD-G производителя Danfoss).

Принцип работы термоголовки радиатора

• пользователь задаёт определённый температурный режим, комфортный для обитания;

• в случае повышения температуры внутри помещения газообразное вещество, находящееся в сильфоне, начинает греться, тем самым оказывая давление на шток клапана;

• подача теплоносителя в радиатор уменьшается или прекращается вовсе (подача воды осуществляется через байпас);

• снижение нагрева радиатора приводит к понижению температуры в комнате.

Плюсы использования термоголовки

Основные преимущества дополнения отопительной системы термоголовками:

• поддержание комфортного микроклимата без участия пользователя;

• возможность устанавливать во всех комнатах разный температурный режим;

• экономия средств на обогреве помещения;

• доступная стоимость регулятора и монтажных работ;

• простой способ установки позволяет производить работы своими силами.

Виды термоголовок

Все выпускаемые термостаты можно условно разделить на два вида:

• механический, регулировка которого осуществляется вручную;

• электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

В электронных моделях весь процесс регулировки автоматизирован. Точность настройки соответствует 1-2 градусом. Гибкая система контроля позволяет устанавливать максимально подходящий режим обогрева.

Особенности монтажа термоголовки

Монтаж выполняется в чёткой последовательности. Для установки термостата можно привлечь специалиста или произвести её самостоятельно, но для этого нужно ознакомиться с технологией.

Перед проведением работ отключается система отопления, и сливается жидкость. Далее срезается подводящая к радиатору труба в установленном месте. Если батарея была оснащена краном, потребуется его демонтировать. Открутив от клапана хвостовик, зафиксировать его в пробки радиатора с гайкой. После изготовления трубной обвязки, установить её в определённом месте и соединить с контуром. Термоголовка устанавливается в переходник, находящийся на корпусе регулятора. Это позволит сменить управляющий узел в случае выхода его из строя.

Читать еще:  Как выбрать количество секций радиатора отопления?

Настройка термостата осуществляется после заполнения контура теплоносителем. От качества данных работ зависит эффективность регулирующего блока.

Советы/рекомендации

• Установка терморегулятора эффективна только тогда, когда материал, из которого изготовлен радиатор, имеет минимальную инерцию (алюминий, сталь и др.). Чугун долго остывает и нагревается, поэтому оснащать такие батареи подобными устройствами нет смысла.

• Для установки регулирующего теплоноситель прибора в многоквартирный дом потребуется монтаж обводной трубы байпаса. Тогда перекрытий поток через радиатор сможет циркулировать в обход ему.

• На корпусе терморегулятора обозначено направление потока теплоносителя. Это нужно учитывать при монтаже. Если выполнить установку против указанной стрелки, регулятор функционировать не будет.

• Прибор должен монтироваться только с горизонтальным размещением головки наружу. Многие пытаются избавиться от торчащей части путём её крепления вертикально, тем самым делая работу регулятора не эффективной. Горячий поток теплоносителя будет постоянно прогревать газообразное вещество.

• Ошибкой является монтаж прибора в нишах. Температура воздуха в ограниченном пространстве не будет соответствовать комнатной, поэтому работа прибора станет некорректной. Исправить ситуацию поможет установка выносного датчика.

• После монтажа необходимо грамотно выполнить настройку. От качества выполненной работы будет зависеть эффективность использования термоголовки.

• При накручивании термоголовки на трубу не стоит перетягивать гайку. Это может привести к срыву резьбы.

Какая термоголовка для радиатора отопления лучше – выбор и установка

Проблема энергосбережения является актуальной во многих странах, Россия в этом плане – не исключение. В нашей стране большое количество вырабатываемых энергоресурсов тратится на отопление и вентиляцию зданий. К сожалению, этот показатель намного выше, чем во многих развитых странах, несмотря на постоянно растущую стоимость энергоносителей.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

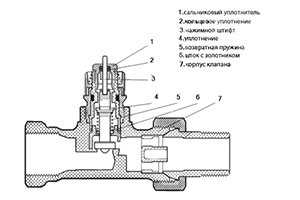

Принцип работы термоклапана

Регулировать температуру можно с помощью термоголовки для радиатора отопления.

Первые термостаты для установки на радиаторы отопления были выпущены компанией DANFOSS в середине 20-го века, а уже в конце того же столетия устройства претерпели модернизацию и стали более точными.

Устройство состоит из клапана и термоголовки, соединенных посредством специального фиксирующего механизма. Принцип работы термоголовки для радиатора отопления заключается в измерении и анализе температуры в батарее и регулировки ее с помощью клапана, который перекрывает поток теплоносителя.

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Принцип первого метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.

Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Правила выбора термостатической головки

Выбирать устройство нужно с учетом особенностей отопительной системы и ее монтажа. На основании этого для управления температурой используется клапан и термостатическая головка для радиаторов. При этом сочетаться они могут в разных вариантах.

Например, для однотрубных систем лучше использовать клапаны с высокой пропускной способностью. Аналогичные элементы подходят для двухтрубных систем с естественной циркуляцией рабочей среды. Для двухтрубных систем с принудительным перемещением теплоносителя лучшим вариантом будет установка термоголовки на радиаторы, позволяющей регулировать пропускную способность.

К выбору термоголовки для радиатора также следует подходить ответственно. Самыми распространенными можно назвать следующие варианты:

  • С установленным внутри термоэлементом.
  • Программируемые.
  • С внешним датчиком температуры.
  • Антивандальные.
  • С внешним регулятором.

Классическим вариантом можно назвать терморегулятор, имеющий внутренний датчик, и расположенный по горизонтали. Не рекомендуется выполнять подключение термоголовки к радиатору в вертикальном положении. В этом случае поднимающееся тепло может стать причиной некорректной работы терморегулятора.

Если нет возможности выполнить горизонтальную установку термоголовки на радиатор отопления, то дополнительно монтируют выносной датчик со специальной капиллярной трубкой.

Выносной датчик температуры

Использование выносного датчика необходимо еще в нескольких случаях:

  • Радиаторы отопления с терморегулятором закрыты плотными шторами.
  • В непосредственной близости расположен дополнительный источник тепловой энергии.
  • Батарея располагается под большим подоконником.

Иногда радиаторы отопления закрывают декоративными экранами. Такая ситуация наблюдается в помещения с повышенными требованиями к интерьеру. В этом случае расположенный внутри терморегулятор регистрирует только температуру за декоративной обшивкой. Кроме того затрудняется доступ к термоголовке. Для решения проблемы устанавливают термоголовку для радиатора отопления с выносным датчиком.

Что касается программируемых устройств, то они оснащены дисплеями для визуального контроля и также делятся на два вида. Одни их них оснащены встроенным блоком управления, у других этот элемент съемный. Второй вариант имеет некоторое преимущество: отсоединенный блок управления продолжает работать в прежнем режиме. При этом важно контролировать, как работает термоголовка на радиаторе отопления.

Такие модели позволяют регулировать температуру индивидуально для определенной ситуации. Например, днем можно уменьшить температурные значения, а ночью – увеличить. В результате экономия получается довольно серьезная.

Антивандальные устройства идеально подходят для домов, где есть маленькие дети, которые все трогают и крутят. Поэтому важно знать и понимать, как установить термостатическую головку на радиатор. Терморегуляторы такого вида не позволяют сбить настройки при неосторожном обращении. Также этот вариант используется в зданиях общественного назначения, включая детские сады и больницы.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

  • На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
  • Для фиксации термоголовки нужно слегка нажать на устройство.
  • О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

  • С помощью дюбелей к стене крепят пластину.
  • На пластине закрепляют корпус устройства.
  • Посредством хомутов на стене фиксируют капиллярную трубку.
  • Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
  • Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

Как выбрать термоголовку для радиатора?

«Экономика должна быть экономной» был такой известный лозунг в прошлом столетии, актуальность его не утрачена и сегодня. Эффективно, бережливо расходовать ваши личные ресурсы либо вашего предприятия поможет термостатическая головка. Использование термоголовки позволяет снизить расход тепла до 25-50% (при правильном регулировании). Немаловажную роль также играет ваш личный комфорт в отапливаемом помещении, в чем тоже поможет термоголовка. Вы можете регулировать температуру в помещении на свое усмотрение. Например, на кухне с учетом работающих приборов можно понизить температуру, в спальне выставить на + 18°С и наслаждаются сном в прохладе, а в детской комнате настроить температуру на +20°С.

Что такое термоголовка, её устройство и принцип работы.

Что же такое термостатическая головка – это прибор регулирования температуры, который устанавливается на радиатор отопления. Работает регулятор в комплекте с термостатическим клапаном и управляет количеством теплоносителя, поступающего в радиатор, поддерживая заданную температуру в комнатах. Термоголовка работает без подключения к электросети, она полностью автономна.

Читать еще:  Как выбрать объем расширительного бака для отопления?

Как видно на картинке, термоголовка устроена просто. Под корпусом регулятора находится сильфон с термореагирующим веществом, шток термоголовки, присоединительный механизм, который фиксирует регулятор на термостатическом клапане.

Принцип работы прост — внутри корпуса термоголовки находится наполнитель, который реагирует на изменение температуры в помещении. Термочувствительный наполнитель бывает двух видов: жидкостный или газоконденсатный. В жидкостных терморегуляторах используют ацетон, толуол или их производные, в газовых– газоконденсатную смесь. Отличие между ними в скорости срабатывания, у газоконденсатных она быстрее. Наполнитель внутри сильфона реагирует на теплый воздух помещения, в котором находится радиатор с термостатической головкой. Термореагирующее вещество расширяется, как следствие сильфон увеличивается в размерах и через шток термоголовки давит на шток термоклапана. Далее под воздействием штока конус опускается вниз, уменьшая проход для теплоносителя. Когда температура воздуха в помещении падает, то начинается обратное действие. Таким образом, термостатическая головка позволяет поддерживать температуру в помещении, которую Вы установили на термоголовке.

Виды и типы термоголовок

В зависимости от местонахождения радиатора и монтажа устанавливаются термоголовки следующих видов:

    со встроенным термодатчиком. Устройство и принцип работы такой термоголовки мы рассмотрели выше.

Такая термостатическая головка эффективно и корректно работает, когда смонтирована горизонтально и вокруг нее свободно циркулирует воздух.

с выносным термодатчиком. Такие приборы используют, когда невозможно горизонтально установить термоголовку, или нет свободного доступа воздуха. Это происходит, когда радиаторы расположены за плотными шторами, под широкими и низкорасположенными подоконниками, при близости от терморегулирующего прибора других источников тепла (трубы системы отопления, солнечный свет и др.) Выносной датчик крепится, как правило, к стене и соединен с термоголовкой через капиллярную трубку длиной от 5 м до 20 м.

с выносным регулятором температуры. Применение аналогично, что и термоголовок с выносным датчиком, плюс в случаях, когда доступ к регулятору затруднен мебелью или декоративной решеткой. Различие в том, что терморегулятор монтируется на стену, а клапан управляется адаптером через ту же капиллярную трубку.

Все большую популярность, несмотря на высокую цену завоевывают электронные термоголовки. Их отличие от механических состоит в том, что вместо сильфона с наполнителем под корпусом находится микропроцессор и электродвигатель. Работают электронные термостатические головки на 2 батарейках. Преимущество электронных термоголовок от термоголовок с термореагирующим веществом заключается в том, что датчик температуры реагирует на изменения комнатной температуры в течении 1 минуты и передает сигнал на электродвигатель, который воздействует на шток термоклапана и регулирует подачу теплоносителя на радиатор. Это более точное регулирование заданной температуры в помещении. Ещё одним преимуществом является возможность настройки программ в течении суток и дней недели. Программируемые термоголовки позволяют повысить энергозбережение до 40%-50% и установить максимально комфортный температурный режим в помещении.

Как установить термоголовку на радиатор отопления?

При покупке термоголовки необходимо учитывать наличие термоклапана у радиатора. Как правило, радиаторы отопления с нижним подключением имеют встроенный термостатический клапан. Тогда Вам нужна только термоголовка. Радиаторы с боковым подключением не имеют клапана. Чтобы установить термоголовку на такой радиатор покупайте комплект (головка + клапан). Покупка комплекта сэкономит ваше время, не нужно будет задумываться о совместимости клапана и головки.

Если же Вы решили покупать по отдельности эти элементы, то обратите внимание на размер резьбы подключения термостатического клапана. распространенным размером для подключения термоголовки является резьба М30х1.5, также представлены на рынке термо клапаны с резьбой М28х1.5, у компании Danfoss есть своя запатентованная система «клик» с резьбой подключения М23,5х1.5.

Процесс установки термостатической головки на термоклапан простой и не требует специальных навыков. Для начала нужно открутить колпачек на клапане. Под клапаном мы видим резьбу, на которую нужно накрутить термоголовку. Но сначала нужно выставить на термоголовке максимальное значение температуры. Теперь вращая кольцо термоголовки, но не саму термоголовку, накручиваем прибор на клапан, не стоит сильно закручивать. При монтаже системы «клик» термоголовка не накручивается, а защелкивается в момент присоединения к клапану. Теперь термоголовка смонтирована. Допустимо присоединять термоголовку на уже установленный в радиатор термоклапан.

Выбор термоголовок огромен, как по цвету и по дизайну, так и по видам, которые были представлены в этой статье, монтаж не требует больших усилий и специальных знаний. В нашем интернет-магазине Вы найдете термоголовку на любой вкус. Сделайте вашу систему отопления эффективной! Живите с комфортом!

Устройство и принцип работы термоголовки для радиаторов

В осенне-зимний период внутренний температурный комфорт жилых помещений играет важную роль в нашей повседневной жизни. А постоянно растущие цены на энергоносители заставляют нас задуматься об энергосберегающем управлении систем отопления. Для получения оптимального уровня комфорта в помещениях и уменьшения расходов на оплату энергоносителей применяется такой элемент терморегулирования, как термоголовки для радиаторов. Далее в нашей статье пойдет речь об этом терморегуляторе.

Для чего нужна термоголовка

Принцип работы термостатической головки

ТОР 10 термоголовок

Для чего нужна термоголовка

Раньше, при увеличении температуры в квартире или доме в зимний период, приходилось открывать окна для проветривания помещений. Таким образом температуру в помещениях восстанавливали до комфортного уровня. Сегодня из-за постоянного увеличения цен на энергоносители, затраты на обогрев помещений очень высоки, и тарифы за отопление только растут. Для того чтобы их минимизировать, есть необходимость теплоноситель расходовать целесообразно. Для регулирования температуры на радиаторы устанавливают такие элементы, как термостатический клапан и термоголовка, которые в автоматическом режиме без дополнительной энергии управляют количеством теплоносителя, поступающего в радиатор, поддерживая комфортную температуру в комнатах.

Как уже было сказано, термостатический клапан и непосредственно сам радиаторный термостат (или проще – термоголовка) обеспечивают регулирование температуры в помещении путем изменения объема теплоносителя, который непосредственно поступает в радиатор отопления. Далее мы рассмотрим устройство и принцип работы термоголовки для радиаторов.

Жидкость, которая циркулирует в системе отопления, имеет название теплоноситель. Теплоноситель передает определенное количества тепла от котла к радиаторам отопления, которые непосредственно отдают тепло в помещение. При этом чем меньше через радиатор пройдет теплоносителя, тем теплоотдача его будет меньше. Именно на этом простом принципе построена работа терморегуляторов. Этот принцип называется количественным регулированием теплоносителя для поддержания оптимальной комнатной температуры.

Конструкция термостатического клапана устроена следующим образом. Внутри корпуса (7) термостатического клапана расположено седло клапанной части. Проход теплоносителя через клапан ограничивает непосредственно вентильная головка с золотником (6). Золотник связан со штоком (вентильной головкой), в результате обеспечивается поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (5), которая всегда возвращает регулирующий клапан в максимально открытое положение, если на него нет управляющего воздействия. Выше по оси штока расположен нажимной штифт (3), который выходит выше корпуса клапана. Непосредственно через штифт передается управляющее усилие от термоголовки на регулирующий шток. Таким образом изменяется количество теплоносителя, поступающего в радиатор.

Устройство термостатической головки довольно простое. Термостатический регулятор имеет корпус (1), обычно выполненный из специального пластика, реже применяется латунь. Внутри в верхней части корпуса расположен специальный сильфон (2) с наполнителем, который реагирует на изменения комнатной температуры. В основном в качестве наполнителя используют производные ацетона или толуола, эти наполнители применяют при производстве жидкостных термоголовок. Некоторые производители, например, Danfoss использует газоконденсатный заполнитель для газоконденсатных термоголовок. Эта технология несколько дороже, но по времени срабатывания такие термоголовки значительно быстрее. Следующим расположен шток (3) с толкателем (4), которые непосредственно воздействуют на штифт термостатического клапана, возвратная пружина (5) и элемент присоединения (6), позволяющий произвести прочную фиксацию термоголовки непосредственно на термостатическом клапане.

Принцип работы термоголовки состоит в следующем: нагретый комнатный воздух оказывает воздействие на сильфонный наполнитель, который находится в замкнутом пространстве. В результате расширения наполнителя, сам сильфон увеличивается в объеме, и непосредственно через шток с толкателем начинает воздействие на штифт термостатического клапана. Внутри клапана шток с золотником перемещается вниз, пропускная способность прохода уменьшается, и тем самым ограничивается количество теплоносителя, которое поступает в радиатор. При уменьшении температуры воздуха в комнате происходит обратный процесс. Охлаждаясь, сильфон уменьшается в объеме, шток термостатического клапана под действием пружины поднимается вверх, пропускная способность увеличивается, количество теплоносителя в единицу времени проходит больше, и соответственно радиатор отдает больше тепла в помещение. Таким образом термоголовка поддерживает в автоматическом режиме заданную Вами температуру с точностью до 1°С, создавая оптимальный комфорт в помещениях.

Для корректной работы термоголовки необходимо правильно ее установить. Термостатические головки, у которых датчик температуры встроен внутри, необходимо располагать горизонтально, т.е. параллельно полу. В результате такого расположения окружающий воздух будет беспрепятственно циркулировать вокруг термостата, и регулирование будет происходить корректно. Установка термоголовки в вертикальном положении не даст возможности правильному функционированию, в следствие влияния таких факторов как тепловое воздействие от корпуса клапана, или непосредственно от поверхности труб системы отопления, которые проложены открыто вдоль стен.

В зависимости от свободного доступа и необходимых условий монтажа, термоголовки различают по нескольким видам:

Термоголовки с встроенным температурным датчиком. Это стандартные терморегуляторы, которые очень часто устанавливаются на радиаторах отопления, потому что обычно имеется свободный доступ комнатного воздуха к корпусу термоголовки, горизонтальный монтаж таких термоголовок не затруднен, и работа термоголовки будет корректной.

Термоголовки с выносным температурным датчиком. Такие термоголовки следует применять, в случаях, когда нет технической возможности произвести горизонтальный монтаж, либо радиаторы отопления скрыты очень плотными шторами; довольно близко от термоголовки находятся какие-либо источники тепла (трубы системы отопления, солнечный свет и др.), радиатор размещен под подоконником очень большой ширины. В таких случаях целесообразно устанавливать термоголовки с выносным датчиком температуры, который крепиться обычно к стене и управление осуществляется посредством капиллярной трубки различной длины.

Читать еще:  Как нагнать давление в системе отопления?

Термоголовки с выносным регулятором температуры. Этот вид терморегуляторов применяют тех же случаях, что и термоголовки с выносным датчиком. Отличаются они тем, что терморегулирующее устройство располагается непосредственно на стене, а управление клапаном осуществляется при помощи специального адаптера через капиллярную трубку различной длины. Такие термоголовки дороже, тем не менее они имеют практическое применение в тех случаях, когда доступ до радиаторов очень сильно затруднен, например, отопительные приборы скрыты декоративными решетками, либо мебелью.

В заключение хочется отметить, что большое количество производителей предлагают широкий ассортимент термоголовок, различных по назначения, различной формы и разнообразной цветовой гаммы. Большинство термоголовок отлично справляются с поддержанием оптимальной и комфортной комнатной температуры, при этом эффективно экономятся энергозатраты, и зачастую термоголовки очень оптимально дополняют интерьер в помещениях. На нашем сайте вы можете купить термоголовки таких известных производителей, как Danfoss, Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz и др.

Как выбрать и установить терморегуляторы на батареи отопления

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

  • 1 Для чего нужен терморегулятор
  • 2 Устройство и принцип работы термостата
  • 3 Разновидности и выбор терморегуляторов
  • 4 Установка и настройка
    • 4.1 Монтаж термоголовки

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

  • DANFOSS;
  • HERZ ARMATUREN;
  • OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

  1. Вентиль всегда ставится только на подающем трубопроводе.
  2. Соблюдайте направление потока, указанное в паспорте на изделие.
  3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
  4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
