Теплица из металлических труб своими руками

Строим двухскатную теплицу из профильной трубы по чертежу

Плюсы и минусы профильной трубы

Профильные трубы обычно производят из низколегированной углеродистой стали. Они могут быть любой формы, кроме круглой, но в строительстве для возведения различных типов каркасов наиболее востребованы прямоугольные и квадратные. Многоступенчатая термообработка профильной трубы гарантирует надежность стыковочных швов и отсутствие механического напряжения внутри. Таким образом, главное преимущество профильной трубы — высокая прочность и долговечность материала.

Такие конструкции не подвержены ржавению и коррозии, имеют небольшой вес, но способны выдержать серьезную нагрузку при эксплуатации. С ними легко работать — резать или сваривать, и они недорого стоят. У этого вида материалов практически нет недостатков. Единственная сложность в работе — затрудненное сгибание. Профильные трубы — самый распространенный материал для возведения своими руками каркасов теплиц и даже домов.

Выбор размера труб

В продаже есть трубы практически любых размеров. Сами производители рекомендуют использовать для постройки теплиц и парников профиль сечением от 25 мм и более — в зависимости от вида поликарбоната, которым будет обшит каркас. Для основания теплицы целесообразно использовать трубы большего диаметра. Для ветроустойчивости и, особенно, снегоустойчивости, толщина металла должна быть не менее полутора миллиметров.

Чертежи самодельных конструкций (виды)

Первый шаг в сборке теплицы — подробная схема или чертеж. За основу можно взять чертежи из интернета, но адаптировать их к своему участку. Каждый вид теплиц имеет свои чертежи и особенности изготовления. Самый распространенный вид – двухскатная теплица или же домик. На втором месте по распространенности — арочная форма.

Размеры строений обычно рассчитываются, исходя из длины и ширины листов поликарбоната, которые пойдут на обшивку, таким образом, чтобы не пришлось отрезать и выбрасывать большие куски. Если не заниматься выращиванием овощей на продажу, то хватает парника шириной до трех и длиной около шести метров. Оптимальный угол наклона крыши — около 30 градусов. Изготовление теплицы может занять около двух-трех дней.

Возводим каркас

Базовый набор инструментов для сборки каркаса своими руками — рулетка, уровень, болгарка (или ножницы по металлу) и электрический шуруповерт. Для торцевых стен рекомендуется использовать профили 40 на 20 мм. Для ускорения работ, и если вы уверены в своем чертеже и умеете обращаться с металлическими профилями, можно сразу нарезать все детали каркаса.

Если же нет, то первым делом нужно собрать каркас задней стенки теплицы. Учитывая чертеж, отрезать профиль нужной длины. Отрезки скрепляются шурупами, саморезами или клепками. Далее, необходимо перемерять полученный элемент каркаса по всем параметрам — длине, ширине, диагоналям. Последнее измерение принципиально важно — размер диагоналей должен совпадать. Аналогично нужно собрать переднюю торцевую стену и закрепить обе стены на основании, регулируя правильность установки с помощью отвеса.

Затем можно отрезать направляющие для боковых стен. Здесь достаточно использовать трубу 20 на 20 миллиметров. Направляющие необходимо закрепить на основании через каждые 50 сантиметров. Завершает каркас боковых стен профиль, закрепленный поверху параллельно нижней профильной. К ней крепятся боковые направляющие и направляющие для крыши. Еще одна направляющая крепится под коньком крыши.

Видео «Как возвести каркас»

В этом видео можно увидеть алгоритм действий во время овзведения каркаса для теплицы.

Фундамент

Двухскатная теплица — самая простая в сборке своими руками, но первое, что нужно для нее сделать — подготовить фундамент. Он может быть деревянным, кирпичным или бетонным. Фундамент из бетона — самый простой, но достаточно надежный. По периметру будущей теплицы нужно выкопать канаву глубиной до тридцати сантиметров и шириной около 20 сантиметров.

В землю нужно вбить арматуру (можно отрез профильной трубы), на которую будет приварены отрезы профильной трубы под основание теплицы. Достаточно это делать через метр-полтора. В углах лучше вбить не один отрез арматуры, а два — на минимальном расстоянии до собственно угла. Нижний слой фундамента составляет мелкий гравий.

Перед закладкой бетона его нужно утрамбовать своими руками и финальная высота гравийного слоя должна составить не более 5 сантиметров. Поверх этого слоя заливается бетон. После высыхания бетона нужно приварить к арматуре профильную трубу 40х20 мм.

Как согнуть трубы

Один из главных вопросов при сборке двухскатной теплицы — отрезать или сгибать профильную трубу в месте перехода стен в крышу.
Перед тем, как сгибать трубу, нужно еще раз перепроверить чертеж и убедиться, что угол сгиба подобран правильно. Для того, чтобы согнуть трубу своими руками, ее нужно надрезать болгаркой в месте предполагаемого сгиба.

После такой обработки труба гнется достаточно легко. Далее, место сгиба нужно сварить. Также в сети можно найти советы по сгибанию профильных труб с помощью песка или воды. И третий вариант — воспользоваться трубогибом, но это дополнительные затраты.

Сварка теплицы из металлических труб

Как уже упоминалось выше, для закрепления каркаса к фундаменту или сгибов труб нужна сварка. Это самая простая причина, почему для сооружения теплицы может понадобиться сварочный аппарат. В том случае, если планируется изготовление круглогодичной капитальной теплицы, соединять части профиля лучше не саморезами, а также сваркой. Собранный каркас теплицы готов обшивают листами поликарбоната или пленкой.

Видео «Как выглядит готовый каркас для теплицы»

В данном видео показано, как выглядит готовый каркас для теплицы из профильной трубы.

Теплица и парник своими руками

На нашем сайте вы найдете советы и мастер — классы о том, как сделать различные поделки и изделия для сада и огорода своими руками.
В этой статье мы покажем вам сделать небольшую теплицу или парник для выращивания овощей на даче. Вы узнаете, какие материалы можно использовать для строительства таких парников, а также, сколько потребуется купить профильной трубы и пленки. Для теплицы и парника приводится чертеж.

Материалы и инструменты для изготовления теплицы

Лучше всего для изготовления небольшой теплицы подойдет профильная труба со сторонами 2 на 2 см, толщиной 1,5 — 2 мм.
Если вы планируете сделать теплицу разборной, то потребуется купить кусок (1,5 метра) профильной трубы со сторонами квадрата 1,5 см.

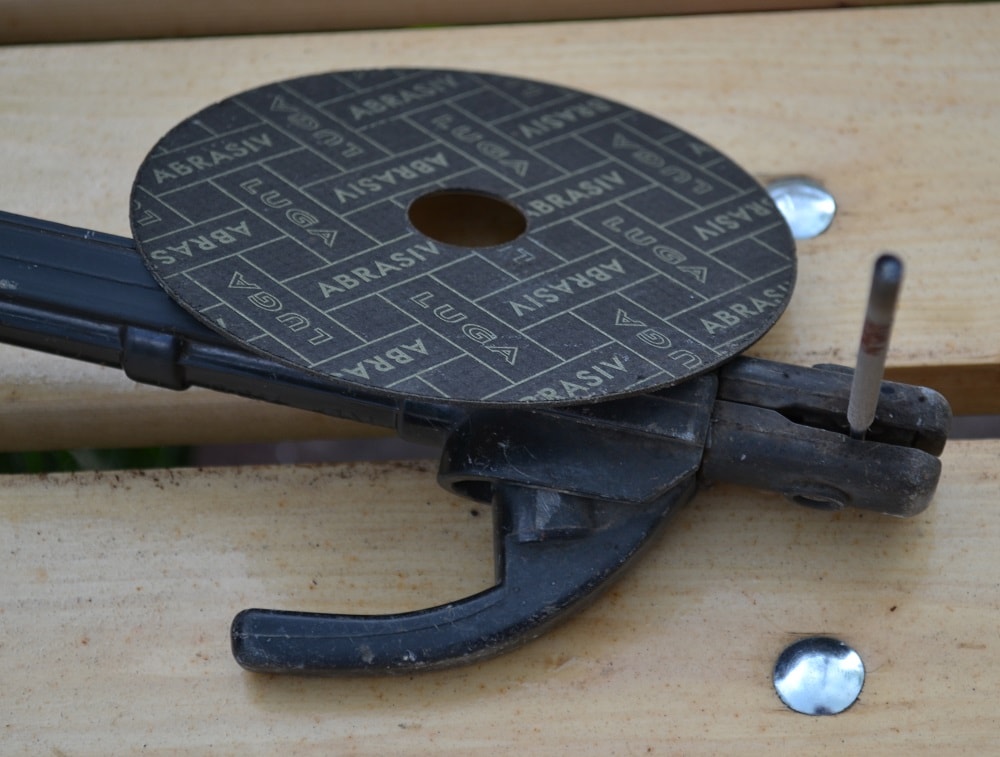

Для работы с металлом вам потребуется сварочный аппарат и угло шлифовальная машинка (болгарка).

Впрочем, можно сделать теплицу из других материалов, например ПХВ труб, диаметром 2 — 2,5 см. Там же, в магазине, можно купить различные переходники и уголки, с помощью которых можно соединить все части парника из ПВХ труб в одно целое.

Кстати, для металлических труб требуется специальный станок для гибки. Впрочем, при изготовлении теплицы «для себя» можно обойтись и без него. Зато ПВХ трубы можно гнуть руками.

Очень удобно иметь разборную теплицу, к зиме ее можно разобрать и убрать с огорода.
Вот так компактно выглядит разборная теплица 2 метра в длину и 1 метр шириной.

Как сделать теплицу из профильной металлической трубы

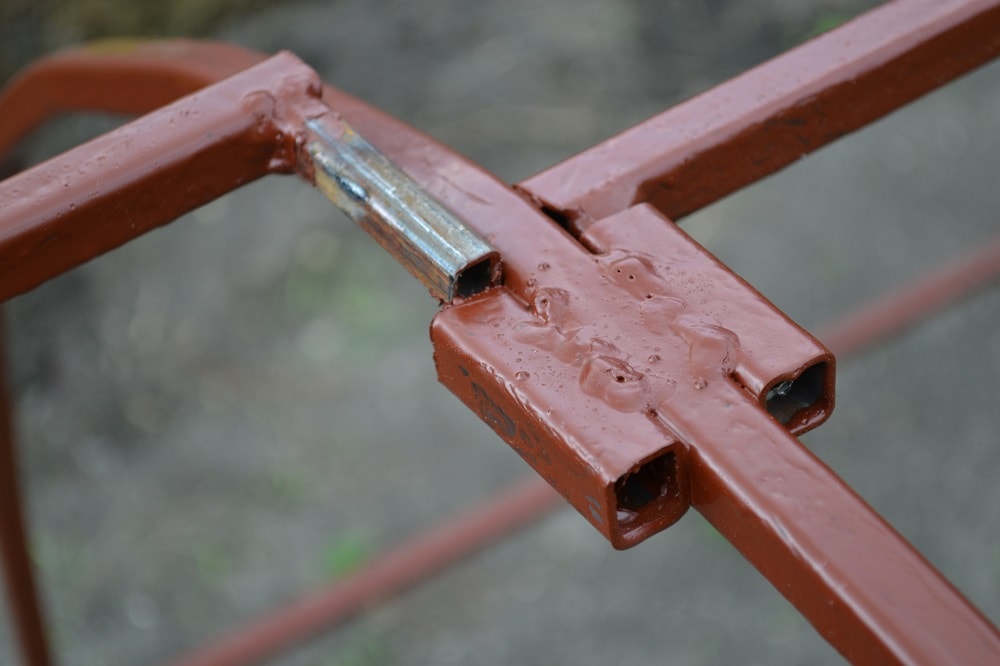

Так соединяются верхние детали теплицы.

А так соединяются нижние детали теплицы.

Для большей крепости узлов теплицы можно просверлить собранное соединение насквозь и завернуть в него шуруп.

Так собирается теплица по краям.

А так собирается теплица в центре.

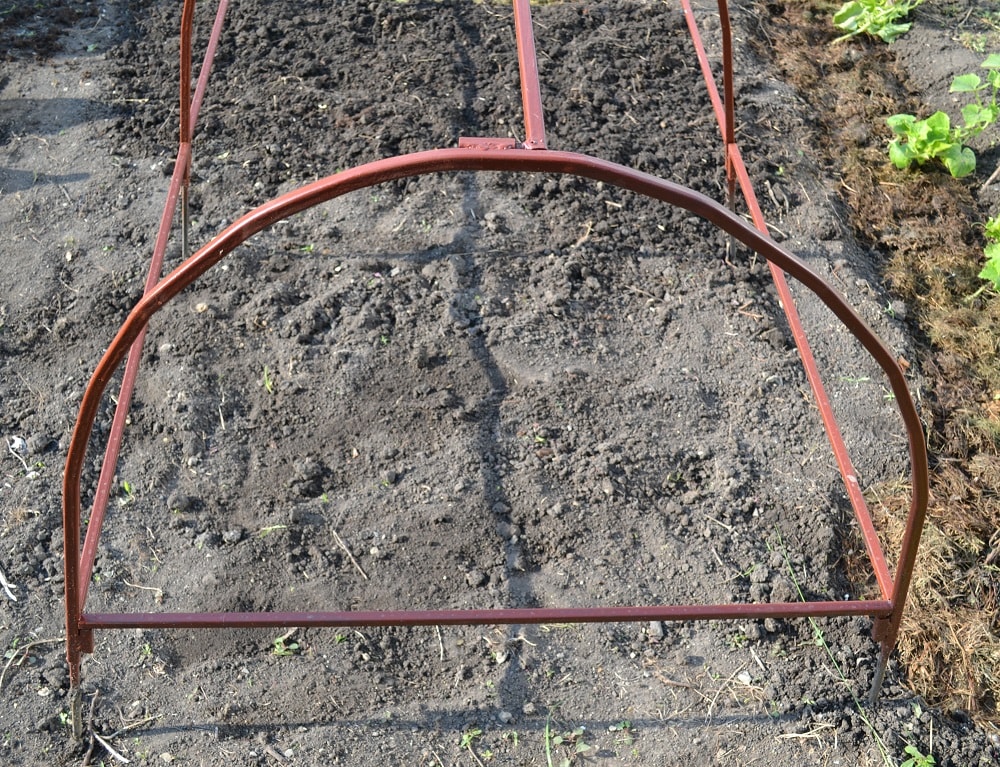

Теплица в собранном виде, осталось только накрыть ее пленкой или сшить чехол из специальной ткани, так называемый нетканый укрывной материал, который еще используют при монтаже кровлей. Поэтому, такую ткань можно найти на строительных рынках.

Кстати, не забывайте приваривать к конструкции теплицы еще и ножки длиной 25 — 30 см, поскольку теплица должна быть устойчивой к сильным ветрам.

Чертеж теплицы и расход металлической трубы

На этом чертеже показана схема соединений деталей теплицы, а также общий расход профильной трубы.
Добавьте к этим расчетам еще 1, 5 метра труб 1,5 на 1,5 см и столько же (1,5 метра) арматуры или прутка для ножек.

Как сделать небольшой парник из металлического прутка

Для изготовления такого небольшого парника вам потребуется металлический пруток диаметром 8 — 10 мм и специальное агроволокно имеющее название (спанбонд). Эта ткань — незаменимый материал для огородников, выращивающих овощи в парниках.

Если вы хотите сделать разборный парник, то потребуется купить около одного метра профильной трубы со сторонами квадрата 1 см.

Узел крепления нижних перекладин с дугой парника.

Крепление верхней перекладины.

Ткань парника крепится к перекладинам с помощью вшитых в шов лент.

Чем больше будет пришито ленточек, тем лучше будет натянут тент парника.

Нижний край чехла парника должен быть усилен двойной подгибкой шириной 5 см. К подгибке нужно пришить петли, с помощью которых край чехла прижимается к земле.
Для колышков можно использовать сварочные электроды.

Чтобы удобнее было открывать парник, желательно пришить одну или даже две молнии, как показано на этом фото.

Чертеж парника и расход металлического прутка (арматуры)

Чтобы сделать такой небольшой парник (неразборный) вам потребуется около 10 метров металлического прутка (арматуры) диаметром 8 — 10 мм.
Нетканого материала или полиэтиленовой пленки потребуется около 2 метров, при ширине 180 см.

Другие растения:

Торфяные таблетки часто применяют для выращивания рассады и укоренения, посева семян. Это довольно простой и удобный способ выращивания срезанных черенков цветов, растений.

Невысокое растение Молочай кипарисовый имеет узкие многочисленные листья серо — зеленого цвета напоминающие иголки кипариса.

Анемона лесная будет украшать ваш сад все лето и даже в конце сентября у этого травянистого растения могут появиться редкие цветочки.

Читать еще:  Тротуарная плитка на металлическую лестницу

Поздней осенью дерен пестролистный Элегантиссима меняет цвет своих зеленых, белоокаймленных листьев, на эффектный красный цвет.

Пузыреплодник калинолистный (Ред Диаболо) широко используется в ландшафтном дизайне — как при создании живой изгороди, как солитер, а также в группах с хвойными растениями.

Дельфиниум белый с черным глазком — невероятно эффектное и красивое растение, с необычайно красивыми «гроздями» цветов.

2017 / Комнатные цветы, растения и семена для сада

Как сварить теплицу

Теплица — это практичная конструкция, позволяющая иметь свежие овощи или фрукты от ранней весны до глубокой осени. Располагают ее на приусадебном участке, не далеко от дома. Устанавливают теплицы и на даче. Если соорудить ее больших размеров, то она может быть не только источником бесплатных витаминов, но и приносить дополнительный доход от продажи овощей или цветов. Чтобы сделать теплицу своими руками, чертежи и нюансы необходимо продумать заранее. Оптимальным материалом будет профильная труба 20 х 40 мм. Подробно о конструкциях и этапах создания описано ниже.

Что потребуется

Желающему сварить теплицу из профильной трубы своими руками, потребуется заготовить несколько материалов. А именно:

  • металлопрофиль 20 х 40 мм или близкий к этим параметрам, с толщиной стенки 1,2 мм (количество метров зависит от будущих размеров конструкции);
  • уголок с полкой 40мм;
  • навесы 4 шт;
  • анкера диаметром 10 мм и длинной 120 мм;
  • арматура 10-12 мм для армирования основания;
  • цемент и песок;
  • доски для опалубки;
  • листы поликарбоната и термошайбы для их крепления.

Все работы получится выполнить самостоятельно. На этой странице имеется схема разнообразных конструкций и видео по созданию теплиц. Из инструментов понадобятся: сварочный аппарат, болгарка, приспособление для сгибания трубы, дрель, разводной ключ, лопата, молоток. Процесс выполняется в последовательности, описанной в данной статье.

Фундамент

Для того, чтобы теплица прочно стояла и не проседала под тяжестью металла, необходимо создать надежное основание. Это может быть линейный фундамент с армированной конструкцией внутри. Еще на этом этапе нужно определиться с размерами будущей теплицы. Если она делается только для нужд семьи, то «классическим» вариантом является 3 х 4 м. В случае большой семьи можно изготовить конструкцию 3 х 6 или 3 х 8 м. Поскольку длина профильной трубы стандартна — 6 метров, выбор размера должен быть в пользу четного числа, чтобы облегчить деление материала и резку. Когда размеры определены, и свой чертеж составлен, можно приступать к делу.

Копается траншея шириной 300 мм и глубиной 500 — 700 мм. Из досок собирается опалубка, которая будет удерживать стенки фундамента. В нее закладывается каркас из арматуры, которая вяжется проволокой в короб. В раствор из цемента и песка добавляется щебенка и гравий. Все это заливается и оставляется на десять суток, чтобы уплотнится и затвердеть.

На фундамент накладывается нижний периметр теплицы, от которого будет выстраиваться вся конструкция. Профильная труба соединяется по одной прихватке на каждом углу, после чего проверяется равенство диагоналей. Потребуется длинная рулетка. Когда параметры выставлены точно, можно поставить по второй прихватке на каждый угол и обварить эти соединения «крест на крест», чтобы избежать деформирования конструкции и сбоя размеров.

Когда нижний периметр готов, требуется зафиксировать его на бетонном основании. Для этого из уголка нарезаются отрезки по 50 мм шириной, в которых просверливается отверстие на 11 мм. Цельную сторону уголка приваривают к боковой части металлопрофиля так, чтобы отверстие располагалось над фундаментом. Фиксация производится анкерным болтом. Расстояние между элементами крепежа составляет 1300 мм.

Чертежи и форма теплицы

Как можно увидеть на рисунках, теплица своими руками из металлопрофиля, чертежи которой приводятся на этой странице, имеет разнообразные варианты по форме исполнения. В зависимости от выбранного типа конструкции определяется количество материала.

Теплицы могут быть с ровными стойками 2500 мм и прямой крышей. Это напоминает гараж, но с прозрачными стенами. Такая конструкция будет самой простой в монтаже. Более сложные варианты — это прямые стойки 2000 мм и треугольная (двухскатная) крыша. Самым сложным будет создать арочную теплицу. Здесь высота стоек зависит от личного предпочтения и выращиваемых сортов овощей. Чем выше конструкция, тем легче в ней регулировать температуру. Если холодно — то это позволит собирать тепло. Когда очень жарко, можно открыть вентилирующее окно и убрать теплый воздух без переохлаждения растений. Минимальная высота в верхней точке должна составлять 2500 мм. Арочное перекрытие может начинаться от стоек в 300 мм. Но бывают варианты со стойками в 1300 мм.

Установка стоек и перемычек

Стенки теплицы образуются за счет стоек, приваренных к основанию. Этот стык следует сделать по всему периметру приставленного профиля, потому что на него будет оказываться большая нагрузка при ветре. Стойки варятся по углам и через каждые 1000 мм от предыдущей.

Чтобы укрепить металлоконструкцию необходимы связывающие элементы, которые будут соединять стойки по всей высоте между собой. Такие перемычки выполняются из метровых кусков профиля. Но подойдут и полоски металла с толщиной стенки 1,5 — 2 мм и шириной 30 мм. Для надежного каркаса их приваривают через каждые 1000 мм параллельно основанию до верхней точки крыши. Полосы нужно приварить к наружным углам профиля. В последствии, к ним будет удобно крепить поликарбонат.

О крыше

Ровная крыша монтируется как одна из сторон теплицы:

  • привариваются основные балки профиля 20 х 40 мм через каждые 1000 мм (это может быть продолжение линии вертикальной стойки);
  • крепятся поперечины из метровых обрезков или полос металла;
  • фиксируется поликарбонат на термошайбы.

В случае треугольной крыши варится два одинаковых равнобедренных треугольника, по верхним углам которых прокладывается соединительная балка. Ребра жесткости привариваются к верхнему периметру коробки и этой балке.

Для арочной крыши необходимо изготовить приспособление для гиба профиля. Конструкция состоит из двух роликов, соединенных цепной передачей, и приводящейся в движение воротком. Сверху имеется третий ролик, прижимающий профиль благодаря кручению винта. Процесс происходит следующим образом:

  1. Труба загоняется концом в приспособление.
  2. Винтом производится вдавливание прижимного ролика на несколько оборотов. Поскольку расстояние между нижними роликами около 500 мм, сильно прогнуть сразу не получится.
  3. Вращением воротка протягивается труба по всей длине, принимая дугообразную форму.
  4. Чтобы получить арку нужной окружности, эту операцию повторяют несколько раз, периодически подтягивая прижимной ролик.

Для теплицы шириной 3 м, понадобится труба 4,7 м, которая после проката в устройстве примет идеально полукруглую форму. Чтобы арки не разогнулись в последствии, между нижними краями приваривается стяжка. Это обеспечит жесткость и прочность. Между арками тоже накладываются перемычки, как и на стенках.

Двери и окно

Для входа в теплицу изготавливаются двери. Часто их устанавливают на торце посередине или со смещением. Для монтажа потребуется две стойки, которые будут выполнять роль лудки. По внутренним размерам собирается рамка двери, с соблюдением зазоров по краям 3-5 мм. Порожек варить в теплице не обязательно. Крепится только верхняя перемычка между стойками над дверью. Для жесткости рамки потребуется одна вертикальная рейка и две поперечных. Навесы размещаются с той стороны, которая удобна для эксплуатации и полива будущей теплицы.

В верхней точке крыши целесообразно сделать окно для вентиляции и регулировки температуры. Большинство теплиц, если их правильно сделать, хорошо держат тепло, поэтому проблем с переохлаждением не возникает. Но когда солнце сильно припекает днем, температура может становиться опасной для молодых растений. Чтобы обеспечить выход горячего воздуха, нужно открыть окно. Его размеры произвольны, и зависят от формы и размеров крыши. Достаточно рамки 500 х 300 мм и двух навесов, которые позволят быстро проветрить теплицу. Если общая высота металлоконструкции большая, то для удобного открытия окна нужно предусмотреть механизм (удлинитель, разблокирующий засов).

Поскольку в теплице поддерживается определенная влажность, профильная труба быстро покроется коррозией. Чтобы это предотвратить, швы необходимо очистить от шлака и покрасить всю металлоконструкцию шпаклевкой или масляной краской. После высыхания покрытия можно приступать к окончательному этапу — креплению поликарбоната. Он фиксируется на термошайбы, чтобы материал не рвался при температурных расширениях.

Собственная теплица, которую удалось изготовить своими руками, будет приносить эмоциональное удовольствие и вкусные овощи большую часть года. Собрав ее в согласии с приведенной здесь инструкцией, можно обеспечить эксплуатацию в течение 10 лет. Затем, придется сменить только листы поликарбоната и продолжить пользоваться изделием.

Как сделать каркас для теплицы из профильной трубы своими руками?

Теплица, изготовленная из профильной трубы, — самое надежное и долговечное сооружение из всех существующих видов укрытий для выращивания ранних овощей, зелени и цветов.

Древесина для каркаса такого сооружения — не лучший материал, поскольку даже при условии тщательной защиты от гниения и влаги, она подвержена деформационной усушке и короблению.

Почему для теплицы чаще всего выбирают профильную стальную трубу прямоугольного сечения?

Ответ очевиден – на нее легче крепить поликарбонат, а стыки элементов каркаса соединять намного проще, чем при работе с круглой водопроводной трубой.

Для теплицы под пленку профильная труба также подходит. Только в этом случае вам придется каждый сезон менять полиэтиленовую оболочку, не очень устойчивую к солнцу, ветрам и морозам.

С чего начать?

Для рам нужно взять трубу помощнее, поэтому лучше воспользоваться профилем 40х20 мм. Для горизонтальных связей между рамами вполне хватит трубы сечением 20х20 мм.

Еще до момента сварки каркаса и покупки поликарбоната нужно сделать чертеж будущей теплицы. Это поможет вам выбрать ее размеры такими, чтобы потери металла при резке были минимальными.

Читать еще:  Как крепить металлический крепеж на мойке?

Металлопрофиль – не дешевый материал, поэтому выгоднее всего, когда на одну раму вам понадобится ровно одна стальная труба. На металлобазе профильные трубы продают стандартными отрезками длиной по 6,05 метра. Именно под эту длину мы и рассчитаем размеры нашей рамы.

Для двускатной теплицы высоту можно принять равной 1,7 метра (потребуется 3,4 м трубы). После этого у нас останется 2,65 метра трубы. Если учесть уклон ската кровли (угол 30 градусов), то ширина рамы у нас получится равной 2,24 м.

Мы уменьшим эту ширину на 24 сантиметра. Это нужно для того, чтобы накрыть теплицу одним листом поликарбоната и получить при этом боковые свесы шириной около 10 см для стока воды.

Если вы решите сделать полукруглую раму для теплицы, то ее ширина и высота получатся больше, чем у двускатной, что увеличит полезную площадь. Однако, в этом случае придется купить трубогиб. Этот станок довольно дорог (цена от 12 000 рублей), а его самостоятельное изготовление по силам далеко не всем.

Способ ручной гибки трубы, наполненной песком, сложнее и не может дать идеальной геометрии дуги.

Поэтому с целью экономии средств и времени мы подробно рассмотрим изготовление теплицы из профильной трубы самой простой двускатной конструкции.

Для начала нужно определиться с конструкцией основания теплицы. Здесь существуют разные варианты, начиная с использования деревянных железнодорожных шпал и заканчивая ростверком из винтовых свай.

Мы же сделаем под теплицу мелкий монолитный фундамент глубиной на 1 «штык» лопаты. Перед его заливкой бетоном нужно заложить по всему периметру анкера для крепления профильной трубы.

После схватывания бетона к закладным деталям нужно приварить профильную трубу 40х20 мм, которая станет надежной основой для крепления всех рам каркаса нашей теплицы.

Как мы уже говорили, выбранная схема двускатной рамы позволяет сделать каркас теплицы без использования трубогиба. Для исключения перекосов сборку рам нужно проводить на ровной и твердой площадке. Если у вас таковая имеется возле гаража или дачного дома, то разметьте на ней мелом контур будущей рамы и нарежьте в соответствии с выбранными размерами профильную трубу.

Для упрощения сборки можно дать такой совет. Профильную трубу можно не резать на отдельные куски. Лучше сделать в нужных точках надрезы болгаркой, а потом по ним аккуратно согнуть трубу для теплицы, получив раму нужной формы.

Заранее рассчитайте угол надреза трубы так, чтобы при сгибе ее срезы точно состыковались. После того, как рама согнута по надрезам, остается тщательно проварить сваркой все стыки.

Наиболее ответственными конструкциями являются торцевые рамы, поскольку в одной из них будет установлена дверь, а в другой – форточка.

Поставить на петли дверную рамку и форточку можно прямо на раме, лежащей на сборочной площадке, поскольку вес их незначителен и не затруднит монтаж. Рамку двери лучше сварить из трубы 40х20 мм, а для форточки вполне хватит профиля сечением 20х20 мм.

Поскольку ширина листа сотового поликарбоната составляет 2 метра, то шаг наших арок нужно подобрать таким, чтобы все стыки попали на профильную трубу. Профиль 40х20 мм достаточно жесткий, поэтому рамы каркаса можно ставить через 1 метр. Между собой мы соединим их параллельными отрезками квадратной трубы 20х20 мм, вваривая их заподлицо с основным профилем. Это позволит поликарбонату лечь на каркас ровно и без волн.

Установку элементов каркаса в вертикальное положение начнем с торцевой рамы, в которой будет стоять дверь. Для того, чтобы она не отклонилась от вертикали, мы зафиксируем ее двумя раскосами из уголка, прихватив их сваркой к горизонтальной трубе фундамента.

Горизонтальные связи из профильной трубы поставим, отступив на 10 см от точек перегиба рамы. Это нужно для того, чтобы лист поликарбоната можно было прикрепить не только по длине, но и по ширине.

После того, как сварка каркаса под теплицу завершена, наступает черед установки листов сотового поликарбоната. К профильной трубе их можно закрепить саморезами размером 3,2х25 мм с прессшайбами или с помощью специального крепежа для поликарбоната, в комплект которого входит саморез и термошайба.

Все листы поликарбоната нужно крепить встык, обращая их лицевой стороной (указывается на защитной пленке) наружу теплицы.

Торцы листов нужно обязательно защитить качественным силиконовым герметиком или установить на них пластиковый защитный профиль. Длина листа, который пойдет на крышу теплицы, должна быть на 10 сантиметров длиннее профиля, образующего скат. Это необходимо для того, чтобы получился карнизный свес.

На коньковом стыке кровли самодельные теплицы обычно накрывают стандартным профилем для металлочерепицы, закрепив его саморезами к двум продольным связям.

К двери и форточке поликарбонат крепится точно так же, как и к стенам. Только здесь его размеры нужно подобрать так, чтобы он не мешал открыванию.

Строительство теплиц своими руками

Огород невозможно представить без теплицы. Для настоящего садовода она незаменима, ведь ранней весной нужно выращивать зелень, а летом и осенью собирать урожай огурцов, помидоров, баклажанов и других культур. Так как купить теплицу из поликарбоната – это довольно дорогое удовольствие, то теплицы, изготовленные из труб и других материалов, на какое-то время станут прекрасным бюджетным вариантом. Строительство такого парника не представляет собой ничего сложного, не требует больших финансовых и временных затрат. Тем не менее, такая тепличка прослужит верой и правдой долгое время. Работать в ней приятно и удобно. К тому же, теплица из труб выглядит не менее солидно и презентабельно. Можно ли сделать теплицу своими руками? Да, если у вас есть для этого необходимые навыки и материалы.

Строительство теплицы

Для начала давайте разберемся, из чего состоит теплица. Это каркас – он может быть металлическим, деревянным или состоять из пластиковых или металлических труб, и покрытие – пленка, стекло или сотовый поликарбонат. Выбор материала зависит от конструкции парника и его покрытия. Таким образом, для арочного парника под пленку или поликарбонат лучше использовать трубы ПВХ или металлические, а теплички под стекло рекомендуется строить из профиля.

Какой лучше выбрать материал для каркаса? Деревянные доски есть у многих запасливых дачников на участке, из них достаточно просто сделать каркас для теплицы. Однако дерево быстро гниет, и уже через год ваша теплица начнет разрушаться. Пластиковые трубы недорогой материал, который легко можно найти на строительном рынке. Но теплица из пластиковых труб не выдержат большой снеговой нагрузки. Такую трубу сможет согнуть первый серьезный снегопад. Оцинкованный металл — прочный и надежный материал, который прослужит вам намного дольше. Поэтому мы рекомендуем вам остановить свой выбор на нем.

Чем накрыть теплицу? Стекло – это дорогой и хрупкий материал. Чтобы прикрепить стекло к металлическому каркасу из труб вам понадобятся специальные крепления. Пленкой покрытый парник намного легче, достать пленку проще и дешевле, но и прослужит она несколько сезонов. Поликарбонат – надежный материал, который отвечает всем требованиям: он обладает высокой светопропускной способностью, прочностью, прекрасно защищает растения от неблагоприятных погодных условий. Помимо основных материалов (металл и поликарбонат) для сборки вам понадобятся саморезы, уголки, винты, петли и инструменты для сборки.

После того как вы определились с основными материалами, нужно подумать о форме. Арочная, стрельчатая, домиком – у всех форм есть свои преимущества. Еще один важный момент, с которым нужно определиться – это размеры. Во многом они зависят от размеров участка, от количества грядок, которые садовод хочет разместить внутри. Обычно устраивают 2-3 грядки с удобными проходами. Не экономьте на ширине проходов, ведь в дальнейшем теплица – это место, где вам придется работать.

От размеров и формы будущего сооружения зависит количество материалов. Рассмотрим количество материалов для теплицы длиной 4 метра, шириной 3 метра. Теплица из поликарбоната 3 на 4 цена есть в соответствующем разеделе. Для арочного парника вам понадобится 5 дуг. Расстояние между дугами будет 1 метр. Для удобства перевозки лучше, чтобы дуги состояли из нескольких частей. Если вы хотите сделать усиленную теплицу из труб, ставьте дуги на расстояние 0,5-0,75 метра. Сразу же продумайте, на что вы будете ее устанавливать – на грунт или на фундамент. Для крепления в грунт вам понадобятся ножки под каждую дугу. Для соединения дуг между собой используйте саморезы. Для теплицы в форме домиком вам понадобятся прямые трубы.

В каждом торце можно сделать дверь. Заранее продумайте, как вы будете проветривать сооружение. Если вы строите длинную конструкцию, то двух дверей для проветривания может быть недостаточно. Прежде чем браться за инструменты, нарисуйте чертеж будущего теплицы с размерами. Также вам необходимо заранее позаботиться об укреплении теплички. Особенно это касается регионов, где выпадает много снега. Укрепить тепличку можно с помощью дополнительных труб, установленных в самом центре сооружения. Также они предотвратят провисание пленки и возможное разрушение всей конструкции при сильном ветре или снегопаде. Кроме труб, не станут лишними также и подпорки или распорки, которые крепятся на нижней и верхней части торцевой стенки шайбами и саморезами.

Теплицы из труб своими руками – практические советы от компании «Воля»

Преимущества металлических конструкций своими руками очевидны: при наличии материалов для каркаса и покрытия, вы можете сделать парник нужной формы и размеров. Однако если у вас нет необходимых материалов и недостаточно опыта, теплица может обойтись вам достаточно дорого. Компания «Воля» предлагает вам другой вариант! Вы можете самостоятельно задать длину и количество дуг в теплицах из труб «Альфа» и «Бетта». Расстояние может быть от 2-х до 8-ми метров. В базовом комплекте в этих моделей расстояние между дугами 1 метр. По желанию вы можете докупить дополнительные комплекты дуг, установить их на расстояние 0,68 или 0,51 метра. Дополнительные дуги существенно повышают устойчивость конструкции в зимний период. Хотите сэкономить? Выбирайте теплицу на распродаже в Москве!

Читать еще:  Расход растворителя при обезжиривании металлической поверхности

Теплица из труб своими руками

Современные теплицы из пластиковых труб или трубы ПВХ – самый распространенный вариант. Ведь собрать такую конструкцию сможет даже школьник – принцип ее монтажа и демонтажа настолько же прост, как ЛЕГО. Причем в ходе работ не нужен ни сложный инструмент, ни какие-либо дополнительные затраты. А самое главное – в отличие от деревянных, такая теплица (как и парники из труб) практически не подвержена гниению. Да и соорудить ее может даже непрофессионал — все гениальное, как говорится, гениально просто.

1 вариант конструкции теплицы из труб

Сделать теплицы своими руками из труб своими руками проще простого. Для этого необходимо всего лишь заготовить необходимые детали и можно приступать к действию:

  • 2 ПВХ трубы 3,5 м (A)
  • 2 ПВХ трубы 3,6 м (B)
  • 5 ПВХ труб 5,58 м (C)
  • 4 ПВХ трубы 0,9 м (D)
  • 4 ПВХ трубы 1,9 м (E)
  • 10 ПВХ труб 0,68 м (F)
  • 2 ПВХ трубы 1,7 м (G)
  • 10 труб по 10 см под шарниры (H)
  • Около 100 зажимов под пленку (I)
  • 30 ПВХ тройников под трубы (J)
  • 4 ПВХ угловых тройника под трубу (K)
  • 8 ПВХ угловых переходов 90 градусов под трубу (L)
  • 10 металлических или деревянных колышек по 30 см (M)
  • Около 100 саморезов по 20 мм (W)
  • ПВХ клей (Z)

Ниже приведены некоторые чертежи теплицы из профильной трубы:

Итак, первым шагом нужно выровнять поверхность выбранного участка под теплицу и вбить со всех его сторон на глубину 25 см колышки – они будут нужны для того, чтобы ПВХ-дуги не разгибались.

Теперь можно собирать основание согласно чертежу.

Так, тройники желательно доработать так, чтобы труба смогла проходить в них насквозь. А фиксировать все тройники можно с помощью саморезов – такая конструкция теплицы из профильной трубы будет разборной. Есть и другой вариант: оставить тройники без изменений и разрезать саму трубу на более мелкие отрезки, посадив все тройники для большей прочности на клей (в центре арок – особенно). Только в таком случае теплица из полипропиленовых труб разборной не получится.

Далее можно устанавливать арки и соединяющие их элементы. После чего изготавливаются двери и окна теплицы по предложенным схемам.

Шарниры же делать нужно из двух отрезков ПВХ трубы по 10 см. Причем трубы брать лучше с диаметром 1-1/4″. Остается склеить отрезки между собой и зафиксировать шарнир к раме обычным шурупом.

Все защелки на окно и двери сделать можно из отрезка той же трубы, всего лишь заранее вырезав одну четвертую часть по окружности и сгладив края. Также и необходимые зажимы под пленку сделать можно из трубы.

Завершающий этап в строительстве такой теплицы – покрытие парниковой пленкой. Для того, чтобы она не провисала, стелить ее нужно только в теплую погоду, фиксируя самодельными зажимами по всему периметру. Кроме того, благодаря таким зажимам даже провисшую со временем пленку можно будет легко подтянуть.

Единственные недостатки, которые имеет такая теплица или парник из труб ПВХ – недолговечность покрытия и достаточно слабая теплоизоляция. Вот почему для строительства стационарной теплицы более целесообразно в качестве покрытия брать сотовый поликарбонат – его срок службы не менее 12 лет.

Если же в ходе строительства теплицы останутся отрезки ПВХ труб – не беда, из них получаются неплохие стеллажи для рассады.

2. Самодельная теплица из пластиковых труб

В основании такой теплицы из труб будет короб из досок. А для точного вычисления его размеров нужно замерять диагонали основания и убедиться, что сам короб имеет идеальные прямые углы. К слову, еще в начале сборки теплицы желательно использовать куски арматуры для крепления – их можно будет потом убрать.

Теперь нужно определиться с расстоянием между дугами теплицы. Оно может быть в таком диапазоне: 0,7-1 м. И для монтажа дуг вдоль основания теплицы необходимо вбить куски арматуры по 10 мм таким образом, чтобы над землей еще оставалось около 30 см.

Далее ПВХ трубы режутся на куски и надеваются на арматуру. Концы этих труб следует прикрепить к основанию теплицы шурупами или специальными крепежными элементами.

По торцам устанавливаются деревянные рамки с предусмотренными в них форточками и дверями для проветривания.

Поверх всей конструкции нужно пропустить еще одну ПВХ трубу и скрепить ее с готовыми дугами пластиковыми стяжками.

Вот и все, каркас теплицы из профильной трубы готов. На него уже можно накидывать пленку, сшив ее между собой и хорошо сварив утюгом. К основанию же пленка крепится традиционным способом – при помощи брусков.

Теперь пленкой нужно туго обтянуть все форточки и двери теплицы.

3. Поликарбонатная теплица с конструкцией из труб

Причем теплица из труб не обязательно должна быть только лишь с покрытием из пленки – ее можно сделать и под сотовый поликарбонат. Главное – соблюдать последовательность ее сборки.

А вообще, идеальный материал для каркаса, с которым получается особо прочная и долговечная теплица – труба оцинкованная, которую можно приобрести в специализированных магазинах.

Этап I. Подготовительные работы

На выбранном участке земли нужно тщательно выровнять весь грунт. Перед тем, как собирать каркас теплицы из трубы, все торцы нужно закрыть сотовым поликарбонатом, для чего на твердой поверхности строительным ножом нужно по линейке отрезать три листа 2х2,1м. Далее торцевую раму теплицы нужно уложить в горизонтальное положение так, чтобы и форточка, и дверь открывались наверх. На поверхность торца укладывается лист поликарбоната 2х2,1м лицевой стороной вверх (какая из сторон лицевая, можно понять по указаниям на защитной пленке). Саму же защитную пленку с внутренней стороны листа нужно снять. В итоге соты поликарбоната должны оказаться параллельны оси открывания двери и перпендикулярны основанию торца. Теперь лист поликарбоната следует выровнять относительно линии края двери и основания теплицы. Первым листом должны быть полностью закрыты дверь, часть торца и форточка.

Этап II. Крепление листов поликарбоната

Как только лист поликарбоната будет уложен, его можно закреплять саморезами с прессшайбами размером 3,2х25 мм. Все излишки поликарбоната после закрепления следует обрезать строительным ножом по всей дуге торца. После чего можно брать второй лист 2,1х2 м и укладывать его встык с первым таким образом, чтобы лицевая сторона, указанная на защитной пленке, оказалась обращенной кверху. Важно только предварительно снять защитную пленку с внутренней стороны, выровнять сам лист относительно основания торца и закрепить его саморезами.

Этап III. Изготовление дверей и форточки

С помощью линейки и ножа сотовый поликарбонат нужно прорезать по середине рамки двери так, чтобы образовался нахлест при закрывании. А для того, чтобы дверь открывалась лучше, нужно вырезать форточки и выступы шарниров.
Точно также нужно выполнить закрытие поликарбонатом и второго торца.

Этап IV. Сборка теплицы

Теперь можно приступать к сборке всей конструкции теплицы. Для этого на предварительно выровненную и утрамбованную поверхность устанавливаются торцы и соединяются с основанием. Дуги устанавливаются на направляющие и соединяются с торцами продольной стяжкой.

После чего уровнем проверяется положение самого каркаса относительно поверхности и его диагонали. Если сборка была выполнена грамотно, каркас можно крепить к земле путем вбивания забивных штырей в отверстия по углам каркаса и во всех местах соединения частей основание. Это необходимо для того, чтобы теплица не могула сдвинуться в процессе эксплуатации.

Этап V. Монтаж покрытия

Когда каркас оказывается готов, можно приступать к монтажу листов поликарбоната. Для этого при помощи рулетки производится замер внешней образующей дуги и по полученном результату, такого же размера отрезается лист сотового поликарбоната с запасом в 10 см. Само количество листов нужно определять исходя из размеров теплицы. Например, для теплицы длиной 4 м понадобятся два листа, а для 6-ти метровой – все три.

На сами дуги лист поликарбоната кладется лицевой стороной вверх так, чтобы край листа выступал на 5 см над торцом. Закреплять уложенный материал нужно саморезами с прессшайбами по образующей поверхности дуги. Аналогичным способом закрывается и противоположная часть каркаса.

Как только покрытие теплицы будет установлено, защитную пленку с верхнего слоя можно будет снять.

Покрытие теплицы установлено, поэтому защитную пленку верхнего слоя поликарбоната можно снять. Осталось только загерметизировать все торцы сотового поликарбоната специальным нейтральным силиконовым герметиком, установить ручки на двери – и теплица из металлопластиковых труб готова к эксплуатации.

vasha — teplitsa . ru

Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке. Используйте её по своему усмотрению.

Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
