Контроль пламени газовой горелки своими руками

Можно ли сделать газовую горелку для котла своими руками? Вопросы и ответы

Модификация отопительного оборудования, а попросту говоря – его улучшение, необходимо для повышения эффективности работы. Обслуживание твердотопливных котлов, постоянный контроль за уровнем дров или угля в топке иногда толкает владельцев на решение нестандартных задач. Если появилась возможность подключения дома к газовой магистрали, но нет желания покупать новый специальный котел – начинают придумывать самодельные устройства нагрева воды в теплообменнике отопительного оборудования.

Необходимо сразу оговориться, что любые изделия кустарного производства, предназначенные для систем отопления, должны пройти ряд проверок, а именно:

  • Получение сертификата качества.
  • Разрешительные документы от госгортехнадзора.
  • Проверка конструкции на соответствие параметрам качества и эксплуатации.

Принцип работы газовой горелки

Существует несколько типов горелок, которые могут отличаться конструкцией и принципом работы. Для котлов отопления чаще всего устанавливают следующие виды:

  • Атмосферные – с открытой камерой сгорания.
  • С принудительной подачей воздуха – с закрытой камерой.

Для самостоятельного изготовления подойдет 1-й тип горелки, так как она намного проще конструктивно и может быть сделана из подручных материалов.

Работа газовой горелки основывается на смешении плотного потока природного газа и атмосферного воздуха. Наглядно принцип работы показан на рисунке:

Для изготовления понадобятся:

  1. Вентиль от кислородного баллона – он будет выполнять роль основы форсунки. Можно взять распространенный ВК-74.
  2. Для образования узконаправленной струи газа необходимо изготовить колпачок, который будет накручиваться на вентиль. В нем проделывается отверстие и вставляется жиклер (можно от паяльной лампы).
  3. Инжектор делают из стальной трубы, толщиной до 2 мм. Его длина приблизительно равна 100 мм. Крепление делается сваренным способом с помощью стальной проволоки. При этом следует соблюдать определенное расстояние между колпаком и соплом для поступления воздуха в зону горения.
  4. Для активации пламени можно установить пьезоэлемент, либо воспламенять с помощью спички или горящей бумаги.

Газовая атмосферная горелка готова. Далее изготавливается основа, на которую она будет крепиться для монтажа в камеру горения котла. При этом следует учитывать, что отверстие не должно закрываться полностью – через него будет поступать воздух для поддержания процесса горения.

Но можно ли ею пользоваться с тем же комфортом и безопасностью, как и заводской? Чтобы выяснить это, рассмотрим все недостатки конструкции:

  • Отсутствие обязательных датчиков. Самым важным из них является контроль пламени. Если по какой-то причине огонь погаснет, а газ будет дальше поступать в сопло – может произойти самовозгорание. Так же необходим датчик контроля тяги в котле, который контролирует приток воздуха.
  • Температурный датчик. Он указывает граничные температурные режимы, несоблюдение которых может привести к быстрому выходу из строя не только горелки, но и котла.
  • Для настройки работы горелки под давлением газа из центральной магистрали нужен соответствующий опыт и специальное оборудование.
  • Отсутствие механизма регулирования давления газа, поступающего в горелку. При перепаде давлении в газовом трубопроводе изменяется мощность пламени, что опять же приводит к возможным поломкам и дефектам.

Но не только конструкция горелки может пострадать от вышеперечисленных факторов – это касается и самого котла. Каждая модель отопительного оборудования рассчитана под определенные условия эксплуатации. Если производитель указывает, что данный твердотопливный котел может быть адаптирован под работу газовой горелки с принудительной подачей воздуха с параметрами мощности до 30 кВт и с установкой дополнительного вентилятора для создания тяги – значит другие условия могут привести к его поломке.

Учитывая вышесказанное, автор категорически не рекомендует самостоятельное изготовление и эксплуатацию газовой горелки.

Контроль наличия пламени

Тепловые агрегаты, работающие на природном газе (печи, котлы, стенды нагрева и т.п.) должны оборудоваться системой контроля наличия пламени. В процессе работы тепловых агрегатов возможны ситуации, при которой пламя горелки (факел) потухнет, но газ будет продолжать поступать во внутреннее пространство агрегата и окружающую среду и при наличии искры или открытого огня возможно воспламенение этого газа и даже взрыв. Наиболее часто потухание пламени происходит из-за отрыва факела.

Наличие пламени контролируют либо с помощью ионизационного электрода, либо с помощью фотодатчика. Как правило, с помощью ионизационного электрода контролируют горение запальника, который, в свою очередь, в случае необходимости воспламенит основную горелку. Фотодатчиками контролируют пламя основной горелки. Фотодатчик для контроля пламени запальника не применяют ввиду малого размера пламени запальника. Применение ионизационного электрода для контроля пламени основной горелки не рационально, так как электрод, помещенный в пламя основной горелки будет быстро обгорать.

Фотодатчики различаются по чувствительности к различной длине волны светового потока. Одни фотодатчики реагируют только на видимый и инфракрасный спектр светового потока от горящего пламени, другие воспринимают только его ультрафиолетовую составляющую. Самым распространенным фотодатчиком, реагирующим на видимую составляющую светового потока, является датчик ФДЧ.

Световой поток воспринимается фоторезистором датчика, и после усиления преобразуется либо в выходной сигнал 0-10В, пропорциональный освещенности, либо подается на обмотку реле, контакты которого замыкаются, если освещенность превышает установленный порог. Тип выходного сигнала — сигнал 0-10В или контакты реле — определяется модификацией ФДЧ. Фотодатчик ФДЧ обычно работает с вторичным прибором Ф34. Вторичный прибор обеспечивает питание ФДЧ напряжением +27В, на нем также выставляются пороги срабатывания в том случае, если используется ФДЧ с токовым выходом. Кроме того, в зависимости от модификации, Ф34 может контролировать сигнал от ионизационного электрода запальной горелки, управлять розжигом и работой горелки с помощью встроенных реле.

К недостаткам фотодатчиков видимого света можно отнести то, что они реагируют на любой источник света — солнечный свет, свет фонарика, световое излучение нагретых элементов конструкции, футеровки сталеразливочных ковшей и т.п. Это ограничивает их применение, например в стендах нагрева, так как ложные срабатывания от светящейся разогретой футеровки ковшей блокируют работу автоматики (ошибка «ложное пламя»). Наиболее широко ФДЧ применяются на печах сушки песка, ферросплавов и т.п. — там где температура нагрева редко превышает 300-400°С, а значит отсутствует свечение разогретых элементов конструкции печи.

Отличительной особенностью ультрафиолетовых фотодатчиков (УФД), например UVS-1 фирмы Kromschroeder, является то, что они реагируют только на ультрафиолетовую составляющую светового потока, излучаемого пламенем горелки. В световом потоке от разогретых тел, элементов конструкций печей, футеровки ковшей ультрафиолетовая составляющая мала. Поэтому к посторонней засветке датчик «равнодушен», как и к солнечному свету.

Основой этого датчика является вакуумная лампа — электронный фотоумножитель. Как правило, питаются эти датчики напряжением 220В и имеют токовый выходной сигнал, который меняется от 0 до нескольких десятков микроампер. К недостаткам ультрафиолетовых датчиков можно отнести то, что вакуумная лампа фотоумножителя имеет ограниченный срок службы. Через пару лет эксплуатации лампа теряет свою эмиссионную способность и датчик перестает работать. Сигнал с УФД передается на автомат горения серии IFS, функции которого аналогичны функциям Ф34.

Фотодатчики должны иметь, так сказать, визуальный контакт с пламенем горелки, поэтому они расположенны в непосредственной близости от него. Как правило, они распологаются со стороны горелки под углом 20-30° к ее оси. Из-за этого они подвержены сильному нагреву тепловым излучением от стенок агрегата и радиационному нагреву через визирное окно. Для зашиты фотодатчика от перегрева применяют защитные стекла и принудительный обдув. Защитные стекла производятся из жаропрочного кварцевого стекла и устанавливаются на некотором удалении перед визирным окном фотодатчика. Обдув датчика осуществляется либо вентиляторным воздухом (если горелка установки работает на вентиляторном воздухе), либо сжатым воздухом пониженного давления. Подаваемый объем воздуха осуществляет охлаждение фотодатчика не только за счет процессов теплоотдачи, но и из-за того, что вокруг него создается область повышенного давления, которая как бы отталкивает горячий воздух, не давая ему контактировать с датчиком.

Читать еще:  Портативная газовая горелка какую выбрать?

Контроль наличия пламени запальника в большинстве случаев осуществляется ионизационным электродом. Принцип контроля пламени по ионизации основан на том, что при сжигании газа образуется множество свободных электронов и ионов. Эти частицы «притягиваются» к ионизационному электроду и вызывают протекание тока ионизации величиной в десятки микроампер. Ионизационный электрод соединяется с входом прибора контроля наличия ионизации (автоматом горения). Если при горении пламени запальника образуется достаточное количество свободных электронов и отрицательных ионов, то в автомате горения срабатывает пороговое устройство разрешающее работу (или розжиг) основной горелки. В случае если интенсивность ионизации падает ниже определенного уровня, то основная горелка отключается даже в том случае, если она работала нормально. На размещенном ниже видео показано, как благодаря нагреву воздуха между обкладками конденсатора (в нашем случае одна обкладка это контрольный электрод, другая обкладка — корпус запальника) в цепи начинает протекать электрический ток.

Основными причинами пропадания ионизации являются отсутствие требуемого соотношения газ-воздух запальника, загрязнение или обгорание ионизационного (контрольного) электрода. Еще одной причиной пропадания сигнала ионизации может являться уменьшение сопротивления между ионизационным электродом и корпусом запальника, которое чаще всего происходит из-за оседания токопроводящей пыли на запальное устройство.

Автомат горения часто выполняет не только функцию контроля наличия пламени — на нем строиться вся автоматика управления розжигом горелки, как, например, это реализовано в автомате горения ASL50P фирмы Hegwein.

Как правило, ионизационный электрод размещается вдоль оси запальной горелки, конец электрода должен находиться в «корне» пламени запальника. В некоторых запальных устройствах ионизационный электрод выполняет функцию запального электрода. В этом случае на него в течении фиксированного времени подается высокое напряжение с запального трансформатора для поджига запальника. После того как поджиг запальника произведен контрольный электрод переходит в режим контроля ионизации – цепи поджига отключаются и электрод соединяется с входом автомата горения. В этом случае возможна еще одна причина пропадания сигнала ионизации, связанная с обрывом во вторичной обмотке трансформатора. Но искра в этом случае может все равно нормально генерироваться, поэтому данную неисправность иногда трудно определить.

Большое значение для стабильной работы запального устройства имеет правильно выставленное соотношение газ-воздух. В большинстве случаев требуемые значения давления газа и воздуха приводятся изготовителем в паспорте запальной горелки. Не смотря на то, что говоря «соотношение газ-воздух» в большинстве случаев имеют в виду их объемное соотношение (один объем газа на десять объемов воздуха), но настраивают запальник, да и горелку, впрочем, тоже, по давлению, так как это сделать намного проще и дешевле. Для этого конструкцией запальника предусмотрено подключение контрольного манометра к газовому и воздушному тракту в определенных местах.

Ионизационный электрод крепиться к корпусу запальника через керамическую изолирующую втулку и соединяется с входом автомата горения экранированным одножильным кабелем. Если ионизационный электрод используется еще и в качестве запального, то с запальным трансформатором он соединяется специальным высоковольтным кабелем, например, ПВ-1. Изолирующая втулка изготавливается из керамики с большим содержанием Al2O3, которая характеризуется высокой механической прочностью, температурной стойкостью и электрической прочностью до 18 кВ . Ионизационный электрод изготавливается канталя — металлического сплава устойчивого к высоким температурам и электрохимической коррозии

Установки постоянно работающие при температурах свыше 800°С (мартеновские печи, например) могут и не оснащаться системами контроля наличия факела. Это связано с тем, что температура воспламенения газа находиться в пределах 645 – 750°С. Таким образом, в случае отрыва факела исходящий из сопла горелки газ воспламениться от разогретой кладки внутреннего пространства теплового агрегата. Очень часто перед соплом горелки выкладывают специальный горелочный камень – он воспламеняет поток газа и стабилизирует горение.

Для повышения надежности работы и уменьшения количества остановов установки из-за пропадания ионизации можно сделать контроль наличия пламени не постоянным, осуществляя его по схеме «ИЛИ». В этом случае, если установка прогрелась до температур свыше 750°С и сигнал ионизации с запальной горелки по какой то причине пропал, то основная горелка все равно продолжит работу.

Дополнительную информацию вы можете найти в разделе «Вопрос-ответ».

Запальная горелка инжекционная ЗИГ-ХХ

НАЗНАЧЕНИЕ

Розжиг основных горелок или работа в режиме пилотной горелки в печах, котлах, энергоагрегатах любой мощности.

ОСОБЕННОСТИ

  • Обеспечивают надежный розжиг горелок любой мощности—различные длины и типоразмеры подходят под любые типы горелок
  • Мощный и стабильный факел устойчивый к отрыву
  • Любой тип топливного газа при разных давления
  • Нечувствительность к изменениям противодавления
  • Высокая энергия розжига
  • Нечувствительность к влажности
  • Конструкция из нержавеющей стали
  • Тип топливного газа – природный газ, пропан, попутный газ, газ НПЗ
  • Легкая установка—под все типы установочных труб
  • Работа на котлах с естественной, принудительной или смешанной тяге
  • Прочная конструкция
  • Встроенное устройство розжига и контроля погасания факелаПРИМЕНЕНИЕ
  • Котельные, энергетические котлы ТЭЦ, ГРЭС
  • Печи нефтехимических, металлургических производств

ЗАПАЛЬНАЯ ГОРЕЛКА–предназначена для розжига основной горелки, работает в кратковременном режиме и выключается после стабилизации пламени основной горелки.

ПИЛОТНАЯ ГОРЕЛКА — используются для поддержания пламени основной горелки, работает в постоянном режиме. В этом случае нет необходимости использования датчика пламени основной горелки.

УСТРОЙСТВО

ЗИГ представляет собой инжекционную горелку, в корпус которой помещены ионизационный датчик пламени и высоковольтный электрод розжига. Присоединение газа – штуцер D-15мм.

Состоит из смесительной камеры 1, со штуцером подачи газа D-15mm, наружной трубы (ствол запальника). Ствол запальника может быть легко снят для осуществления регламентных работ.

Внутри ствола запальника размещены высоковольтный поджигающий электрод розжига 4, ионизационный датчик пламени 6, газовые трубки 5 (2шт), с установленными в них газовыми сменными форсунками.

Монтажный фланец 3 является подвижным, с его помощью можно регулировать длину погружения горелки.

ПРИНЦИП РАБОТЫ

Основной принцип работы состоит в создании горючей смеси из воздуха и газа, которая поджигается встроенной высоковольтной свечой. Через штуцер, газ проходит в основную газовую трубу и подается на сопла. В сопле с небольшим отверстием скорость газа возрастает. Непосредственно после сопла создается разрежение за счет скоростного потока газа. Окружающий воздух засасывается в горелку через отверстия в корпусе горелки, за счет разрежения в топке, и смешивается с газом, создавая газовоздушную смесь.

Высоковольтная свеча воспламеняет основную часть этой смеси, пламя появляется непосредственно за срезом горелки.

Контроль горения

Контроль горения осуществляется ионизационным электродом пламени, от него на сигнализатор пламени поступает сигнал постоянного тока.

Монтажный фланец

Варианты установки запальных горелок

Типовая схема подвода газа к запальной горелке

Каталог продукции
  • Запально-защитные устройства ЗЗУ
    • ЗЗУ-3
    • ЗЗУ-4
    • ЗЗУ-7
    • ЗЗУ-5
    • ЗЗУ-6
    • ЗЗУ-8
  • Запально-защитные устройства инжекционные ЗЗУ-И
    • ЗЗУ-3И
    • ЗЗУ-4И
  • Запальные горелки
    • Запальная горелка инжекционная ЗИГ-ХХ
    • Запальная горелка ЗЗУ
    • Электрозапальники ЭЗ
    • Запальная горелка воздушная ЗВГ-45/60
    • Электроды розжига
  • Пилотные горелки
    • Автоматика розжига пилотных горелок
    • Пилотные инжекционные горелки ЗИГ-ХХ
  • Устройства контроля пламени
    • Сигнализаторы пламени
      • Сигнализатор пламени СП-101
    • Фотодатчики
      • Фотодатчик ФД-101
    • Фотодатчики сигнализирующие
      • Фотодатчик сигнализирующий ФД-101-С
      • Фотодатчик сигнализирующий ФД-103-С
    • Электроды контроля пламени
      • Электроды контроля пламени
      • Контрольный электрод КЭ
  • Трансформаторы розжига
    • Трансформаторы розжига индукционные
      • Трансформатор розжига индукционный ТРИ-220
    • Трансформаторы розжига электронные
      • Трансформатор розжига электронный ТРЭ-24
      • Трансформатор розжига электронный ТРЭ-220
  • Клапаны электромагнитные
    • КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ КГ-ХХ-НЗ
      • Клапан электромагнитный КГ-ХХ-НЗ
      • КГ-20-НЗ
      • КГ-25-НЗ
      • КГ-32-НЗ
      • КГ-40-НЗ
      • КГ-50-НЗ
  • Датчики-реле давления РДМ
    • Реле давления РДМ-6
    • Реле давления РДМ-10
    • Реле давления РДМ-50
    • Реле давления РДМ-150
    • Реле давления РДМ-500
  • Запчасти
    • Запчасти
  • Подбор аналогов
    • Подбор аналогов
Читать еще:  Датчик пламени горелки принцип действия

+7 (843) 203-94-50
г. Казань, ул. Газовая, 14

Сообщества › Сделай Сам › Блог › Как поставить газконтроль на плитку «турист»?

Привет всем! Имею самодельный кемпер, устанавливаемый в кузов пикапа.

Иногда в межсезонье требуется дополнительный обогрев салона. Использую для этих целей самодельный теплообменник с газовой горелкой. Горелка обычная Гефест турист.

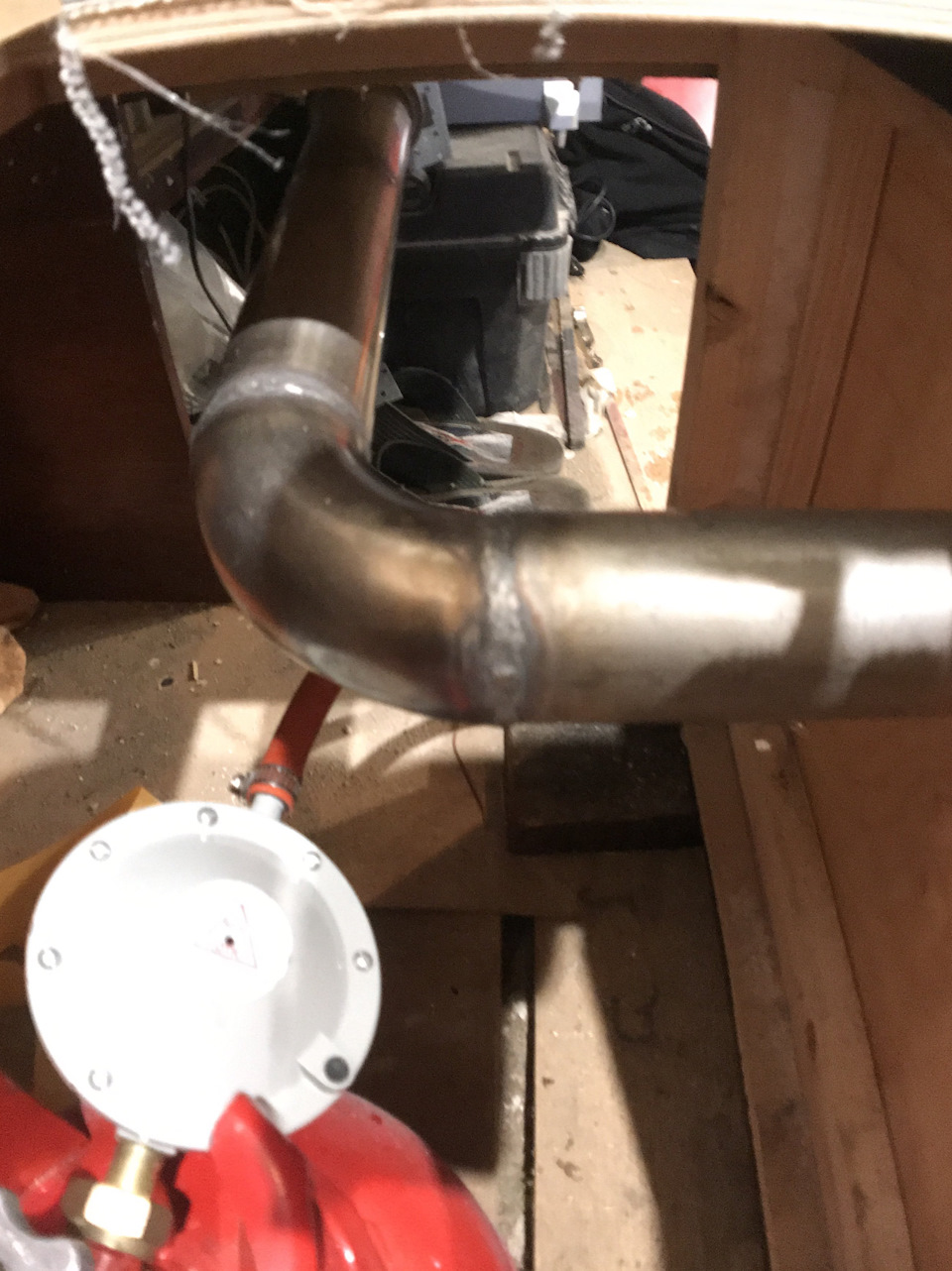

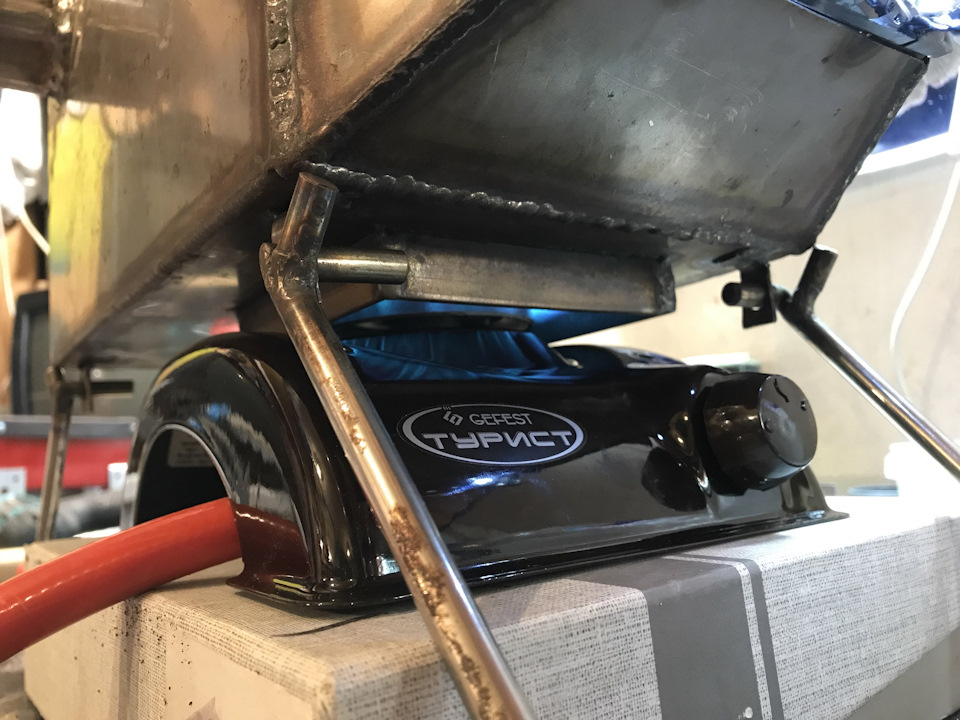

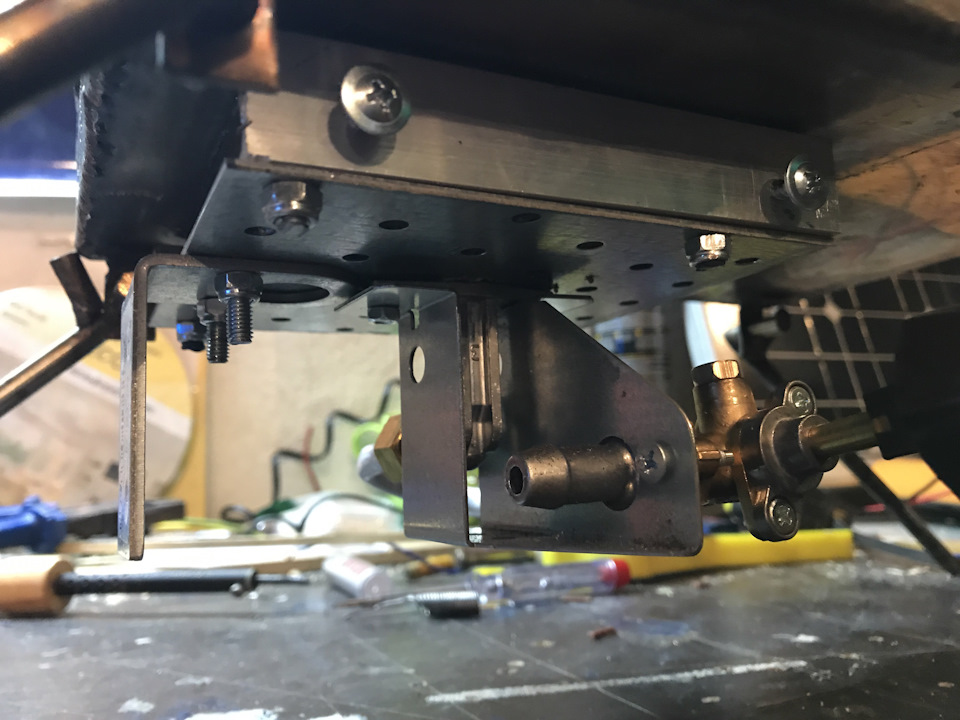

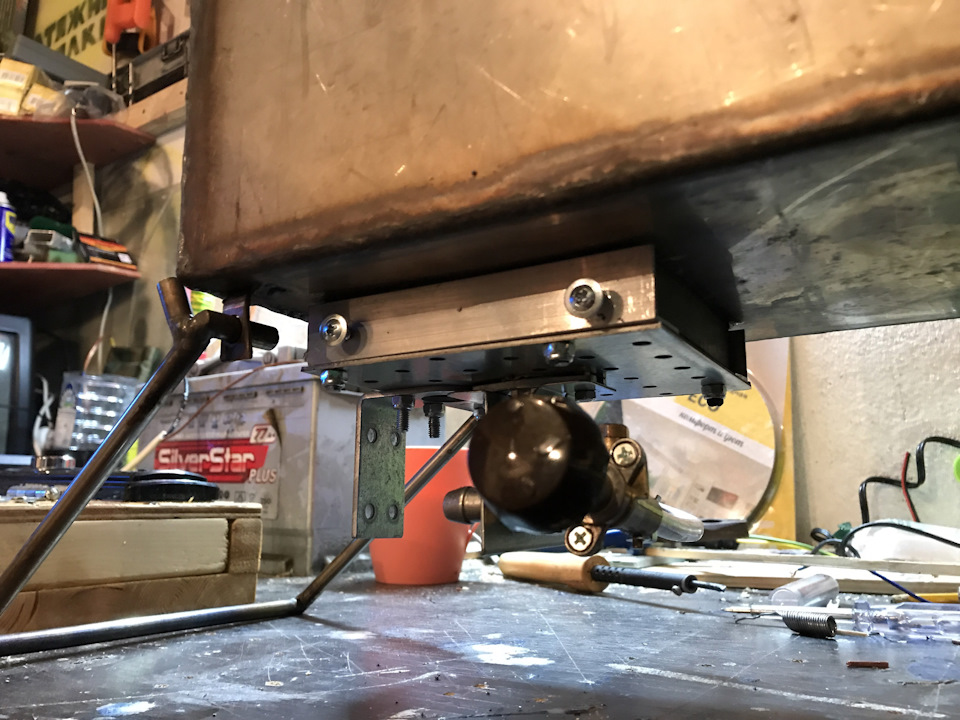

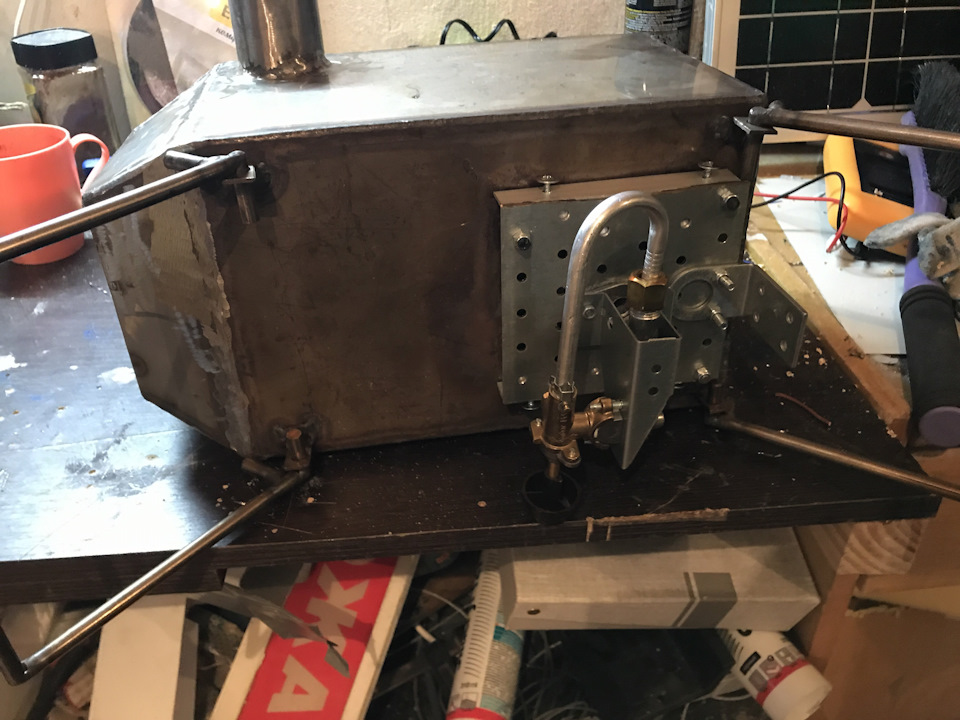

Снял корпус и интегрировал горелку полностью в корпус печки. Таким образом исключил горение и выжигание кислорода и отсутствие открытого огня успокаивает.

Но появилась другая проблема. Паранойя что затухнет пламя ночью и я отравлюсь газом. Поэтому пока я не сплю при работающей горелки и нагрев кемпер выключаю и только потом ложусь спать.

До утра иногда тепла не хватает. Скоро приедет датчик газа. Будет установлен. Но хотелось бы газ контроль. Как поставить термопару или как там её?)) кто делал подобное? Где и что нужно купить? Или может саму горелку со всей этой требухой можно купить? Работает все от 5 литрового балкона. Дайте совет))

Комментарии 70

Слушай а в чем проблема убрать газ и поставить мини буржуйку? Ее проверяешь на герметичность и всех делов. или загрузку делаешь с улицы

Не выжигает кислород… а откуда он берётся для горения и куда выходят выхлопные газы, тоже о таком думаю.

У меня снизу сидений у двери вентиляция. Горит газ в камере сгорания в которой находятся герметичные трубки теплообменника. Из камеры сгорания выхлоп выходит через трубу на улицу. Если интересно, наберите «теплообменник для палатки»

Не выжигает кислород… а откуда он берётся для горения и куда выходят выхлопные газы, тоже о таком думаю.

Горит в практически закрытой камере. Тяга снизу обеспечивает хорошую подачу холодного воздуха.

Купил что то подобное Смотри, что нашлось на AliExpress
www.aliexpress.com/item/3…13591176/32513591176.html
Только без клапана и от 12в.

Ну норма! То что просил ты оно явно исполняет.
Та коробочка про которую я написал ещё и угарный газ видит. Я такую наверное возьму в садовый домик — у меня там и печка и газ… Паранойя 🙂

Жили бы рядом, подогнал бы…
Штук 5 в гараже лежит.

Но все равно спасибо)))

Кран с термопарой

Я бы поменял на такое www.vencore.ru/konvektory…d7qqQY1IbblhoCcmoQAvD_BwE
Весь прикол в том что горение происходит в камере которая не сообщается с воздухом а помещении

А я бы не стал. Весь прикол в том, что он во первых стоит денег. 14 000. Во вторых его размеры. При моих размерах кемпера это просто огромный ящик. мой отопитель 25*25*35. тут же…Его просто некуда ставить. В третьих, его нужно ставить стационарно, в то время как мой на летний период просто вынимается и все. В четвертых, у него нет принудительного раздува теплого воздуха. Горячий воздух просто скопится под потолком. У меня куллер раздувает по полу и потом он поднимается уже вверх. И наконец, у меня уже есть отопитель, и вопрос только в том, как мне сделать газконтроль)) А вы можете и поменять)

значит, смотри, газ — от того что он даст утечку, ты не сдохнешь, он не ядовит и на человека никак не влият(легкое токсическое опьянение при больших дозах). опасно только тот момент, когда будет искра в помещении наполненном газом, а при утечки человек перестанет чувствовать ароматизирующую присадку, т.к. обоняние отключается при постоянном запахе, таково свойство органов чувств.

так вот, есть две защиты:
— защита от задувания пламени или когда кончается газ, пламя потухает, а газ всё ещё выходит, поэтому надо газ закрыть — этом случает на комфорке или горелке ставят датчики пламени, обычно этот вид защиты называют «газ-контроль». определить можно просто по пипке попадающей на пламя и при включении горелки надо ручку удерживать некоторое время чтобы пламя автоматически уже удерживалось. этот вид защиты относительный при закрытых камерах сгорания, т.к. при утечке, тяга газ будет выходить наружу, соответственно риск минимален, если только вы не находитесь в яме(пропан — тяжелее воздуха).
— защита от утечки начиная от крана/вентиля баллона и до горелки — это самая опасная утечка, т.к. сразу произойдёт взрыв от горелки, для этого ставят аварийный автоматический кран после вентиля, который перекрывает магистраль по сигналу от датчика. сейчас эта защита обязательна при подключении любого котла к газпрому.

совет: на баллоне всегда вентиль открывать/закрывать до упора, без промежуточных состояний типа на полоборота(они могут травить в этих состояниях).

ещё самая главная опасность, это удушье от угарного газа, если вытяжка перекрылась(замерзла, птичка сдохла когда грелась, просто кто-то заслонил), тут поможет, точнее, сработает, только как раз вторая защита.

Зажигание, поджиг горелки на отработанном масле, отработке, темном печном топливе. Газовый запал, фитиль отопителя

Конструкция газовой системы поджига для горелки на отработке. Надежное зажигание в отопителе на отработанном масле с помощью газового запала (фитиля) (10+)

Усовершенствованная автоматическая горелка на отработке — Подача воздуха, изменения в автоматике, наладка

1 2 3

Материал является пояснением и дополнением к статье:
Самодельная автоматическая отопительная горелка на отработке.
Конструкция самодельной автоматической отопительной горелки на отработке.

Подача воздуха и газа в запал (фитиль)

В наружном конце трубки делаются два отверстия, и к ним припаиваются (обычным мощным паяльником 200 Вт) два патрубка. В один патрубок вклеивается силиконовым герметиком форсунка запала от газового котла (АГВ). Потом форсунку надо обточить немного снаружи, чтобы не нее оделся газовый шланг. Газовый шланг зажимаем на патрубке хомутом.

Внимание! При сборке используются два вида герметика: силиконовый (прозрачный / красный / синий, пахнет уксусом) и высокотемпературный силикатный (черный / серый, применяется для печей или выхлопной системы автомобиля). Не путайте их.

Вашему вниманию подборка материалов:

Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование

Второй конец газового шланга подключаем к электромагнитному газовому клапану. Клапан должен быть рассчитан на 220 вольт, быть нормально закрытым. Это значит, что когда на нем нет напряжения, он закрыт. В клапан вворачиваются два штуцера на подмотке. В выходное отверстие ставится штуцер такого выходного диаметра, как наш патрубок с установленной форсункой, чтобы надеть подходящий шланг. Диаметр выходного штуцера выбирается таким же, как у газового редуктора, чтобы связать их. Обратите внимание, что выходные диаметры штуцеров будут разные, так как Ваша латунная трубка будет толще, чем выход газового редуктора.

Читать еще:  Горелки газовые ручные для меди

На вход электромагнитного клапана подается газ от редуктора. Редуктор лучше взять регулируемый, тогда можно будет подрегулировать подачу газа в форсунку и далее в запал.

Через второй патрубок подается воздух. Воздух подается из того же компрессора, что и в во всю систему. Отвести воздух в запал нужно так, чтобы исключить попадание в этот контур брызг масла. На картинке показан вариант подключения. Важно, что подключение выполнено значительно выше уровня, на который подается масло. Газо-воздушная смесь хорошо горит только при определенном соотношении в ней воздуха и газа. Чтобы получить нужное соотношение применяется клапан регулировки. Подойдет обычный шаровой газовый кран.

Изменения в автоматике горелки

Автоматика горелки претерпела следующие изменения. В блоке по сравнению с предыдущим вариантом исключены все элементы, связанные с калильной свечей (R9, R10, диоды, подключенные к этим резисторам, C2, R18, R19, R20, R21, R22, VT3, VT4, сама накальная свеча Z1). Блок питания можно использовать менее мощный, рассчитанный на 15 А.

Добавлен блок запала и автоматическим контролем пламени.

В схеме применены дополнительные элементы. S3 — вместе с S1 и S2 он образует строенный выключатель. Этот выключатель должен быть кнопочным (сам отключаться, если убрать палец). Иначе его очень легко забыть перевести в режим контроля пламени, а это опасно. Когда он замкнут, то питание на все устройства подается вне зависимости от наличия огня. Это необходимо при зажигании, нужно, чтобы начал поступать газ.

M2 — мост на 220 В, 3 А. R11 — 100 Ом, 1 Вт. VD4, VS2 — оптрон MOC3061, VS3 — такой же тиристор, как VS1.

Для надежного переключения из режима поджига в режим контроля пламени параллельно S3 можно включить электролитический конденсатор на 15 вольт 10 000 мкФ.

Воздушный компрессор, блок питания автоматики горелки и электромагнитный клапан подключены к выводам (G), (F), а не непосредственно к сети. Так что при пропадании пламени датчик отключит всю схему. Вывод (D) соединяется с латунной трубкой нашего запала, а вывод (C) — с центральным стальным стержнем снаружи горелки.

Настройка и наладка

Соберем горелку, установим ее на стенде. Можно закрепить ее к негорючему основанию на открытом воздухе в отдалении от горючих строений и предметов. Горелку имеет смысл погонять на таком стенде некоторое время до установки в котел, чтобы убедиться, что все работает нормально, горелка нормально включается и не коптит.

Отрегулируем подачу воздуха в запал (фитиль). Сначала откроем кран подачи воздуха. Потом подадим газ и включим искру (блок контроля пламени тумблером переведем в режим искры). Уменьшаем подачу воздуха, пока запал не загорится. После этого еще немного уменьшим подачу воздуха. В горелке всегда есть дополнительный воздух для догорания. Если пламя кажется Вам слишком сильным, то можно редуктором уменьшить давление газа и уменьшить подачу воздуха, и наоборот. Пламя должно быть таким, чтобы масло в горелке после подачи устойчиво загоралось, а расход газа не был слишком большим.
