Как поставить газовую горелку в твердотопливный котел?

Установка газовой отопительной горелки, подключение. Установить, поставить, подключить, настроить, отрегулировать своими руками.

Как правильно установить, подключить и отрегулировать газовую отопительную горелку с наддувом. (10+)

Установка и подключение газовой горелки для отопления

1 2 3

Если Вы никогда не подключали газовые приборы сами, то, прочитав эту статью, Вы все равно не научитесь этого делать. Эти работы требуют специальной квалификации. Однако, имея опыт работы с газовым оборудованием и опираясь на приведенные советы, установить и подключить горелку можно.

Кроме того, полезно знать, что делает специалист, чтобы оценить качество выполненных им работ. К сожалению уровень образования сейчас упал настолько, что люди, имеющие все необходимые аттестаты и допуски, иногда совершенно не понимают, что делают.

Самостоятельная установка лишит Вас гарантии на горелку и возможности застраховать объект, может быть причиной претензий пожарников и технического контроля. Если Вы не уверены в своей квалификации, не беритесь за самостоятельное подключение отопительной газовой горелки. Это опасно. Вы берете на себя всю ответственность за безопасность Ваших близких, себя и окружающих жителей.

Вашему вниманию подборка материалов:

Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование

Дополнительно ознакомьтесь с:

Установка газовой горелки состоит из следующих этапов:

  • Крепление газовой рампы (арматуры) к горелке
  • Установка горелки на котел
  • Подключения электрического разъема
  • Подключение газовой рампы к газопроводу
  • Первый запуск горелки
  • Тонкая регулировка и настройка

Все, что здесь написано, относится к турбо-горелкам (горелкам с принудительной подачей воздуха).

Крепление газовой рампы (арматуры) к горелке

Этот этап не сопряжен с какими-либо сложностями. Горелка комплектуется всеми необходимыми крепежными элементами. Нужно только проверить, что в местах соединения присутствуют и правильно установлены прокладки, обеспечивающие герметичность.

Иногда удобнее сначала установить горелку на котел, а потом уже поставить рампу (газовую арматуру).

Установка горелки на котел

Если Вы купили подходящую горелку, то и с этим этапом проблем быть не должно. Если же нет, то немедленно верните ее и поменяйте на подходящую. Эксплуатация котла с неподходящей горелкой опасна и неэкономична.

Горелка должна быть установлена так, чтобы сопло не касалось стенок отверстия в котле. Горелка крепится к котлу винтами, закручиваемыми в крепежные отверстия в котле.

Подключения электрического разъема

Если разъем, установленный на проводах котла подходит к разъему на горелке, то его можно просто включить. Подключать разъем нужно при полностью отключенном от электрической сети котле. Просто выключить котел выключателем, установленном на его панели управления, недостаточно.

Если разъем не подходит, то к горелке комплектуется подходящий разъем. Разъем на проводе котла можно заменить на этот, но нужно убедиться, что электрическая схема котла совместима с горелкой. Электрические схемы приводятся в описаниях котла и горелки.

Ошибки при подключении разъема могут стать причиной выхода горелки из строя.

Подключение к газопроводу

В подключении к газовым трубам есть две тонкости: Во-первых, на газопроводе должен быть установлен запорный кран, который позволит отключать подачу газа к горелке, когда ее потребуется снять или просто при длительном отключении отопления (летом). Во-вторых, при работе горелка довольно сильно вибрирует из-за работы турбины. Эта вибрация ни в коем случае не должна передаваться на газовую трубу, иначе может произойти разгерметизация. Варианта два. Можно использовать специальную антивибрационную муфту, а можно подключить горелку к газовой трубе с помощью сильфонной (гофрированной металлической) подводки. Второй вариант намного удобнее, так как гибкая труба кроме своей антивибрационной функции еще и обеспечит удобный способ подключения.

Первый запуск горелки

Перед первым пуском котел подключается к электропитанию и открывают кран на газопроводе. На газовой рампе есть регулировочный винт, который определяет подачу газа. Для первого раза его следует установить на максимальную подачу.

1 2 3

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!
Задать вопрос. Обсуждение статьи.

Выбираем газовую горелку для отопления. Личный опыт, отзыв.
Как правильно выбрать газовую горелку для отопления. Советы. Личный опыт. Отзыв.

Газовая горелка отопления коптит, дымит. Неисправности, диагностика.
Определение неисправностей отопительной газовой горелки. Способы диагностики. .

Редуктор газовый. Схема работы. Как регулировать, настроить выходное д.
Как устроен газовый редуктор. Принцип действия. Как отрегулировать давление на в.

Магистральный природный газ. Проводим, подключаем, топим, отапливаем. .
Как мой приятель проводил магистральный газ. Практический личный опыт. Проблемы .

Газ в дом автономно. Реально ли это? Личный опыт. Отзыв. Ошибки монтаж.
Обзор опыта автономной газификации, установки газгольдера для сжиженного газа. Т.

Виды газовых горелок для котлов отопления

За эффективную работу котла в первую очередь отвечают газовые горелки для котлов отопления.

Конструкцию и свойства горелки нужно изучить перед покупкой агрегата: от этого зависит будущий расход топлива, возможность регулировки интенсивности пламени, уровень автоматизации работы котла (виды автоматики для газовых котлов отопления).

Принцип работы и требования

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

Процесс идет с выделением тепловой энергии. Энергия разогревает теплоноситель в следующем рабочем узле – теплообменнике. Продукты сгорания тем или иным способом отводятся на улицу.

Каким требованиям должна соответствовать горелка:

  • простая конструкция, надежность;
  • долгий эксплуатационный срок;
  • низкий уровень шума;
  • легкость переключения с одного топлива на другое (если она предусмотрена в конструкции котла);
  • низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении. Разумеется, дымоход и вытяжка должны быть устроены грамотно.

Классификация по способу подачи воздуха

Этот способ зависит от конструкции топки.

Топка может быть открытой и закрытой.

В первом случае забор воздуха осуществляется прямо из комнаты, а газы сгорания уходят через стандартный дымоход.

Второй вариант предполагает, что и забор воздуха, и отвод дыма осуществляются посредством коаксиальных трубок, проходящих через сквозные отверстия в стене.

Низкотемпературная горелка

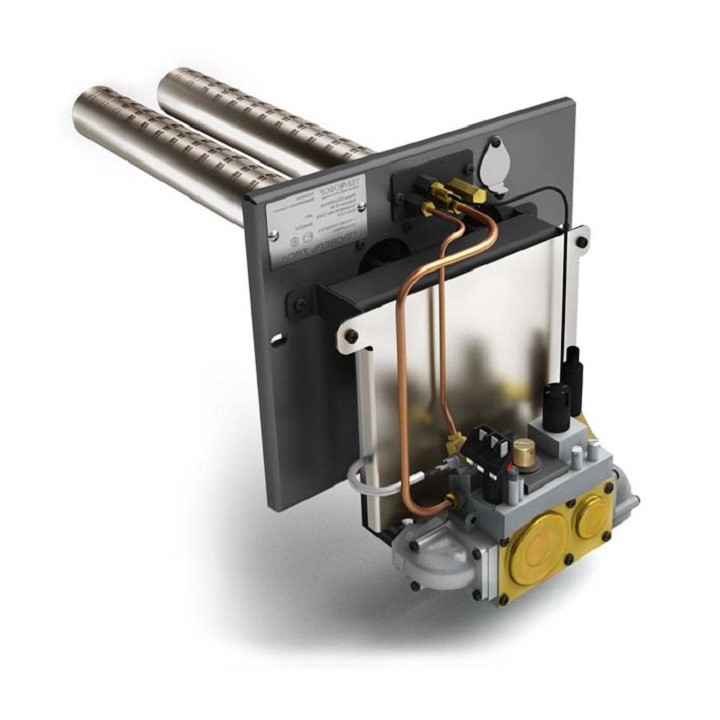

В открытых топках используются газовые атмосферные горелки для котлов отопления.

Принцип работы простой: газ поступает к фитилю через эжектор, воздух затягивается из помещения котельной.

Розжиг осуществляется небольшими низкотемпературными язычками пламени. Этот тип может использоваться в любых котлах, от примитивных агрегатов старой конструкции до современных продвинутых моделей.

Кроме простоты, дешевизны и универсальности у атмосферных горелок есть еще один плюс: низкий уровень шума.

Возможности применения эжекторных горелок

Если у вас хватило средств на покупку комбинированного котла – вам повезло: две автономных топки, можно легко переключаться с дровяного отопления на газовое и наоборот (обзор видов газовых котлов отопления для частного дома). Но универсальные/комбинированные котлы – не бюджетный вариант.

Читать еще:  Какую газовую горелку выбрать для дома?

Допустим, у вас уже есть дровяной котел, и вы хотите переделать его в газовый – больше возможностей для автоматизации, меньше проблем с подвозом горючего. Газовые горелки для твердотопливных котлов отопления обычно атмосферные: устройство простое, ломаться практически нечему.

Газовые горелки для котлов отопления своими руками работают по тому же принципу. Для использования такого устройства не требуется кардинальным образом переделывать весь отопительный агрегат.

Если вы, например, переоборудуете дровяной котел в газовый, для установки горелки можно использовать зольник, а для контроля и регулировки подключить снаружи автоматику.

Газовые горелки для старых котлов отопления российского производства тоже рекомендуется приобретать атмосферного типа: конструктивные особенности этих агрегатов не позволяют сделать топливные камеры полностью герметичными, и, следовательно, достаточно эффективными.

Некоторые твердотопливные котлы (например, пиролизные модели) уже оснащены газовыми горелками для розжига.

Вентиляторная горелка (наддувная)

В закрытых топках свободное поступление воздуха к фитилю невозможно, поэтому прибегают к искусственному нагнетанию. Топка включает в себя встроенный вентилятор, который нагоняет воздух в камеру принудительно.

Эта горелка не так универсальна, как предыдущая, но у нее есть другое преимущество: легче интегрируется в полностью автоматизированную систему управления котлом (о схемах отопления частного дома с газовым котлом).

Мультиблок горелки вентиляторной включает в себя следующие части:

  • газовый фильтр;
  • регулятор давления;
  • регулятор расхода;
  • редуктор;
  • реле для выключения и принудительного включения горелки при падении/повышении давления;
  • реле вентилятора (выключает горелку при остановке двигателя вентилятора).

Желательно, чтобы в системе присутствовал бесперебойник на случай внезапного отключения электричества.

Минусы этого типа горелок – дороговизна и сложность. Котлы под них нужно переделывать целиком, не для всех агрегатов они подходят.

Классификация по виду горючего

Газовый котел может работать на природном (магистральном) газе метане или на сжиженном из баллонов (пропан-бутан). На сегодняшний день разница в стоимости незначительна.

Поскольку в загородных условиях не всегда есть возможность подключиться к магистрали, вам, скорее всего, потребуется пропан бутановая газовая горелка в котел отопления.

Конструктивно эти котлы одинаковы, есть свои нюансы у горелок. Горелки под природный и жидкий газ отличаются конструкцией форсунок. Многие агрегаты комплектуются форсунками под оба вида топлива.

Благодаря этому газовые горелки для котлов отопления на пропане легко перенастроить на работу с магистральным газом и наоборот.

Классификация по типу розжига

Розжиг у котлов может быть электронный и пьезо. Пьезорозжиг осуществляется единожды, дальше запальник постоянно горит, независимо от подачи газа. Электронный – зависит. Срабатывает при открытии подающего клапана: топливо зажигается от электростатической искры.

Более экономичным считается второй вариант. Он же продлевает срок службы горелки. Но это способ энергозависимый: при частых и продолжительных перебоях в электросети котел будет простаивать.

Как выбрать горелку

При выборе имеют значение следующие характеристики: диапазон, мощность и способ регулировки. Мощность должна быть больше, чем аналогичный показатель у камеры сгорания: это позволит в дальнейшем регулировать работу котла в большом диапазоне.

Регулировка различается по числу ступеней мощности. Может быть одна или две ступени, а также модулируемая регулировка (плавная по всему диапазону).

Среди марок особым спросом пользуются немецкие (Buderus, Vaillant), итальянские (Lamborghini), словацкие (Protherm). Газовые горелки для котлов отопления российского производства представлены продукцией фирм Жуковский машиностроительный завод, Лемаркс, Конорд.

Следует также отметить газовые горелки для котлов отопления Вакула. Предприятие специализируется на изготовлении автоматики для горелок.

Особенности газовых горелок с автоматикой для котлов отопления производства Вакула:

  • пьезоэлектрический розжиг;
  • регулировка температуры теплоносителя – от 40 до 90?;
  • регулировка подачи газа к запалу;
  • регулировка газового потока;
  • возможность работы при пониженном давлении газа;
  • автоматическое отключение при обратной тяге или внезапном прекращении подачи газа.

Газовые горелки для напольных котлов отопления бывают всех типов: атмосферные и наддувные, электронные и с пьезоэлектрическим розжигом.

Какой тип розжига лучше – зависит от того, хотите вы сделать систему полностью автоматизированной или предпочитаете ручное регулирование и энергонезависимое оборудование.

Выбор между атмосферной и вентиляторной горелкой во многом определяется мощностью. Напольный котел с атмосферной горелкой выдает от 10 до 80 кВт или больше.

Мощность котла с наддувной горелкой достигает нескольких тысяч кВт. Нужно ли переплачивать большие деньги за котел с такими характеристиками – решать вам.

Если Вы собираетесь добавить в систему отопления теплый пол, то смотрите этот раздел.

Видео газовые горелки для котлов отопления. Переделка.

Почему запрещают использовать газовые форсунки в печах и настаивают на установке котлов? Разъяснения газовиков

Почему запрещают использовать газовые форсунки в печах? Такого рода вопросы в последние несколько месяцев регулярно приходят от посетителей ЭнергоВОПРОС.ру. Газовики требуют демонтировать горелки и установить полноценные газовые котлы. В связи с чем это происходит? Произошли какие-то изменения в законодательстве? Публикуем разъяснения на этот счет, который были даны газовиками республики Башкортостан.

Газовики запрещают использовать печь с газовой горелкой (форсункой ). Почему?

В «Общественную электронную газету» (издается в Башкирии) поступило обращение от жителей села Арсланово Буздякского района республики. Они сообщили о том, что сейчас в селе ведут ремонтные работы представители газовой службы Буздякского района. И они требуют у всех жителей, у которых еще остались кирпичные печи с установленной внутри газовой горелкой (форсунками ), немедленно эти печи снести. Иначе грозят не подключить газовое отопление. Жители не понимают, на каком законе или документе основано это требование, так как им этого не объясняют.

Вопросы эти журналисты переадресовали в местную газоснабжающую организация «Газпром газораспределение Уфа». Представитель компании сообщил в ответ на запрос следующее:

— Населенные пункты Буздякского района газифицировали в 80-90-е годы прошлого века колхозы и совхозы. И чтобы сделать это быстро, они ставили газогорелочные устройства на существующие дровяные печи. Устанавливали просто горелку без автоматики. И сейчас это оборудование не отвечает требованиям, которые предъявляются к внутридомовому газовому оборудованию. У них нет автоматики ни на тягу, ни на погасание пламени. КПД у них низкий, в результате люди переплачивают. И сроки эксплуатации этих приборов уже дважды истёк — в зависимости от марки прибора сроки эксплуатации — от восьми до 15 лет. В домах с такими печами фиксируется много несчастных случаев — люди угорают, дома сгорают от перекала печи. Поэтому мы рекомендуем жителям поменять печи на котлы. Приобрести оборудование и оплатить установку мы предлагаем им с рассрочкой до шести месяцев, заключая договор напрямую с нами, без банков. Мы работаем напрямую с заводами, поэтому цены у нас не очень высокие — от десяти тысяч. Многие заключают такие договора. Например, в Туймазинском и Бакалинском районах повсеместно убирают печи и меняют оборудование.

В Буздякском районе мы многим уже второй год выдаём предписания на смену газового оборудования с истекшим сроком эксплуатации. И если жители не выполняют это предписание, то мы имеем право отключать газовое оборудование.

Как говорит представитель АО «Газпром газораспределение Уфа», организация в данном случае действует в соответствии с Постановлением Правительства РФ от 14 мая 2013 г. N 410 «О мерах по обеспечению безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования» (с изменениями и дополнениями).

Читать еще:  Горелка на опилках своими руками

Таким образом, новых законодательных документов, в соответствии с которыми граждане обязаны отказаться от использования печей с газовыми горелками принято не было. Однако у газовиков есть право отключать оборудование с истекшим сроком эксплуатации. Об этом нужно помнить тем, кто пока не готов расстаться с печами, оборудованными газовыми форсунками.

Газовая горелка своими руками

Главная составляющая газового котла – горелка. Прочие элементы устраиваются вокруг неё.

Такую горелку можно создать самостоятельно, только нужно учесть такие нюансы, как виды газовых горелок, к примеру.

Разновидности газовых горелок

Перед классификацией газовых горелок для котлов следует определиться с тем, что происходит внутри, а это:

  • прохождение горючего материала через горелку (в нашем случае газа),
  • добавление воздуха в это горючее.

Конструкция прибора должна сохранять устойчивость горения газо-воздушного состава.

По способу подачи воздуха в поток газа есть несколько видов горелок:

  1. атмосферные;
  2. с вентиляторами;
  3. диффузно-кинетические.

Также самодельная газовая горелка отличается по числу ступеней:

  1. Одна ступень. Прежде всего, это работа прибора со стабильной мощностью: температурные показатели воздуха в помещениях или теплового носителя поддерживаются на определённом уровне. Это заслуга розжига или выключения горелки в требующееся время. При этом отмечаются скачки температуры в рамках определенного спектра. Стоит отметить довольно скромный эксплуатационный срок такой горелки.
  2. Две ступени. Работа прибора – двухрежимная. При слабой нагрузке на отопительную сеть действует половинный режим, обеспечивая стабильную работу котла и меньший износ оборудования. Номинальный режим включается при больших нагрузках. Мощь прибора можно контролировать постепенно от нулевого значения до номинального. Поэтому газовое оборудование может трудиться беспрерывно и в оптимальном режиме в течение долгих лет.

Что касается характерных черт хорошей горелки, то это:тся КПД прибора, в воздух попадает оксид азота и угарный газ;

  • приличный эксплуатационный срок устройства;
  • простота конструкции;
  • лёгкость установки;
  • шум в пределах санитарных нормативов;
  • быстрая перенастройка с одного вида горючего на другой. Этот критерий касается комбинированных версий.

Атмосферные газовые горелки

Они подсасывают воздух, как струйный насос. То есть газ следует через эжектор, где вследствие высокой динамики снижается его давление. Воздух внедряется в поток газа из-за скачков давления.

  1. простая конструкция;
  2. компактные размеры;
  3. энергонезависимость;
  4. низкие шумы;
  5. привлекательные цены.

С такой горелкой котёл, действующий на твёрдом топливе, можно переоборудовать под работу на газе. Для этого нужно горелку вмонтировать в отдел зольника.

Вентиляторные газовые горелки

В них за нагнетание воздуха отвечает вентилятор. Воздух внедряется в необходимых объёмах. Кислород подаётся принудительно. Поэтому:

  1. Нет ограничений по мощности. Благодаря вентилятору различные объёмы газового горючего можно снабдить необходимым количеством воздуха, чтобы обеспечить тотальное сгорание.
  2. Отдел сгорания (газовый) можно изолировать от котельной. Поступление воздуха в него идёт извне – по особому воздухопроводу. Так уменьшается угроза проникновения в дом газов от дыма.

В аналогах атмосферного типа закрытый отдел невозможен. Причина: естественная тяга не может справиться с воздушным сопротивлением в воздуховоде и обеспечить горелку нужными объёмами воздуха.

Котёл, имеющий закрытую газовую камеру, может работать и без установки отдельного воздуховода. Это обусловлено применением дымоходов коаксиального вида. В них для устранения дымовых газов устроена внутренняя труба. Для попадания нового воздуха имеется цилиндрический туннель. Он устроен между внешней и внутренней трубой.

Версии с принудительным внедрением воздуха могут настраиваться самостоятельно. Им требуются минимальные действия пользователя.

Минусы вентиляторных газовых горелок:

  1. высокие цены;
  2. мощные шумы при работе;
  3. зависимость от электричества – им нужны источники стабильного питания.

Диффузионно-кинетические горелки

Обычно они присутствуют в мощных промышленных обогревательных агрегатах. В них сочетаются основы предыдущих двух видов горелок.

Процесс самостоятельного создания горелки

Самодельная версия горелки под газовые котлы, функционирующие на твёрдом топливе, может быть изготовлена на основе вентиля от газового баллона, точнее кислородного. В его выходящий патрубок необходимо внедрить самодельный штуцер. Его затем можно присоединить к редуктору. Соединительным элементом становится резинотканевый шланг при самостоятельном изготовлении.

Входной патрубок входит в сам баллон в процессе изготовления. На него требуется поставить колпачок. В колпачке устраивается дырочка для присоединения жиклера, который берётся из газовой плиты, либо паяльной лампы.

С помощью сварки к самодельному колпачку крепится сопло. Соплом является элемент стальной трубы. Его длина – 10 см. Плотность стенок – 2 мм.

Колпачок и сопло отделяет некоторое пространство – в 1,5 см. Через него забирается воздух. По такой причине к колпачку сначала тем же способом крепятся три толстых проволочных элемента. А к ним монтируется труба-сопло.

Приёмы зажигания этого самодельного изделия таковы:
открытие крана на магистральной газовой сети, либо на баллоне (он нужен, когда используется сжиженный формат газа).

У сопла держится источник огня: спичка, зажигалка или зажжённый бумажный фитиль. Производство нетрудное, на первый взгляд.

Открытие вентиля

Мощностью такого прибора можно управлять, закрывая или приоткрывая вентиль. Наибольшая температура концентрируется в зелёно-голубой части огня. Чтобы настроить сопло, нужно поставить в его середину факел. Для этого немного подгибаются проволочные держатели.

Для создания рабочей версии горелки к её соплу приваривается наконечник. Угол его изогнутости – 45 ⸰ .

Базисом для изготовления может оказаться и стальной вентиль (также от баллона). На его выходящий отрезок нанизывается заглушка с дырочкой под жиклер. Он берётся из паяльной лампы. Диаметр её сопла – 0,8 мм. Нужный диаметр горелочного сопла – 3 см. Длину сопла можно варьировать насадками. Так контролируется и параметры факела. Регулятором здесь становится вентиль.

Нюансы обслуживания

Обслуживание газовых горелок любой самодельной версии подразумевается только в её чистке. Этот процесс должен быть ежегодным. Выполнять его самостоятельно не рекомендуется. Ведь придётся разбирать и собирать котёл. Как правило, за обслуживанием обращаются в сервисные центры. Скопившиеся загрязнения ликвидируются воздушной продувкой. Воздух здесь сжатый.

Настраивать давление к горелкам необходимо осторожно. Например, для некоторых нынешних версий горелок параметры 8-10 Атм могут быть пагубными.

Необходимость в чистке горелки может сократится в разы, если на трубу газовой подачи поставить фильтр. Эту работу выполняет работник газовой службы, куда следует обратиться со специальной заявкой.

Итоги

Газовая горелка для котла своими руками собирается, но небыстро, да и не каждый может надежно собрать этот важный элемент отопительной системы. Выгоднее в плане безопасности подобрать фирменную горелку.

Горелка для газового котла: особенности выбора

Необходимость в приобретении газовой горелки возникает часто. Выработка ресурса, перевод отопительного котла на «голубое топливо» – причины разные. В любом случае собственник должен понимать, что следует оценить, чтобы изделие обеспечивало эффективность, экономичность обогрева строения и одновременно было надежным, удобным в эксплуатации, простым в плане технического обслуживания.

Читать еще:  Самодельная горелка для аргонодуговой сварки

Принцип работы горелки

  • Атмосферная. Воздух, необходимый для подготовки смеси, поступает естественным путем. Такими устройствами оснащаются газовые котлы с камерой сгорания открытого типа; кислород забирается из помещения, в котором смонтирован отопительный агрегат.

Плюсы: простота конструкции (ломаться нечему), энергонезависимость, невысокая стоимость.

Минусы: если газовый настенный котел с атмосферной горелкой помещается в жилом строении, то необходимо регулярное проветривание – он сушит воздух, что отражается на микроклимате. Недостаток и в небольшой мощности, зависимости от внешних факторов: неграмотный монтаж дымохода, скачки давления, неблагоприятная роза ветров, сильные порывы – все это сказывается на устойчивости пламени (вплоть до отрыва). Как результат – дискомфорт, повышенный расход топлива, нестабильность температуры ГВС (если котел двухконтурный).

Плюсы: оптимизируется расход газа, обеспечивается стабильность пламени, повышается КПД.

Минусы: «привязка» к эл/питанию. Чтобы избежать остановки котла при проблемах с пром/напряжением (снижение номинала, обрыв на линии), его желательно включать через ИБП. Наддувные горелки стоят дороже атмосферных аналогов. Если котел монтируется не в топочной, а внутри дома, то играет роль «звуковой эффект». Шумы создают лопасти вентилятора и поток нагнетаемого воздуха. Хотя недостаток нивелируется специальными приспособлениями, но они покупаются дополнительно. Это повышает общие затраты на монтаж.

Практически все отопительные котлы изначально газовыми горелками этого типа не комплектуются; приобретаются отдельно.

  • Комбинированная. Универсальный вариант, дающий возможность котлу работать не только на газе, но и жидком топливе.

Плюсы: обеспечивается резервирование по горючему (возможность перевода на газ магистральный, баллонный, жидкое топливо).

Минусы: высокая стоимость, сложность технического обслуживания.

Тип регулирования

  • Одноступенчатая горелка. Простейшая и самая дешевая модификация. Мощность котла постоянная. По сигналу термодатчика отопительный агрегат периодически включается/отключается в зависимости от заданных пользователем параметров температуры. Такая особенность работы негативно отражается на долговечности устройства и доставляет определенные эксплуатационные неудобства.
  • Двухступенчатая горелка. При включении газового котла он выходит на повышенный режим. При достижении заданной температуры переходит на «щадящий». Переключение скачкообразное, с мощности 100% на 30–50%, в зависимости от модели. Отдельные производители выпускают изделия, снижающие режим постепенно за счет изменения дозировки топлива.
  • Модулируемая горелка. Наиболее удобное и экономичное решение для газового котла. Интенсивность пламени меняется плавно, в большом диапазоне (10–100% мощности). Устройства этой группы самые дорогие, но с учетом перспективы использования затраты вполне оправданы.

Характеристики

  1. Мощность. Она должна соответствовать данному параметру котла. При выборе горелки учитывается количество контуров, способ приготовления ГВС.

По данному вопросу желательно проконсультироваться с профессионалом, ориентируясь на конкретную модель отопительной установки.

  • Габариты. Определяются по размеру камеры сгорания котла. После монтажа горелки должен оставаться небольшой зазор между ней и стенками, иначе быстрый прожог металла обеспечен. И здесь без совета специалиста не обойтись.
  • Вид топлива. Не все горелки предназначены для работы и на магистральном, и на сжиженном газе. Нужно уточнить, предусмотрена ли перестройка, можно ли это делать самостоятельно, не вызывая мастера. При необходимости резервирования лучший выбор – горелка комбинированная.
  • Параметры газовой арматуры. При разности сечений каналов мощность котла не будет соответствовать заявленной производителем. Возможно, придется покупать комплект: горелка + ГА.
  • Рабочее давление. Для каждого устройства определен допустимый минимум. В зимнее время, с учетом изношенности оборудования (на тех же ГРП) скачков, снижения номинала не избежать. И если котел работает на магистральном газе, в отопительный период возникнут проблемы из-за неправильного выбора изделия.
  • Производитель. Котлы не всех марок могут оснащаться горелками другой компании-изготовителя. Перед покупкой данный момент нужно уточнить по паспорту отопительного агрегата или у специалиста.
  • Отопление частного дома и квартиры

    Вступление

    Горение, как физический процесс, не возможен без поступления (доступа) кислорода, а проще воздуха к месту горения. Кроме кислорода, газ необходимо равномерно распределять по определенной площади, обеспечивая равномерное горение на этой площади.

    Именно эти задачи в газовом котле выполняет горелка, а именно газ равномерно растекается по горелке и выводится наружу, через сопла, где смешивается с воздухом и горит, нагревая теплообменник котла.

    Типы горелок в газовом котле

    В зависимости от способа поступления воздуха в камеру сгорания котла, различают следующие типы горелок:

    • Атмосферные газовые горелки (работают в открытых камерах сгорания);
    • Принудительные газовые горелки, они же надувные (работают в закрытых камерах сгорания).

    Атмосферные газовые горелки газовых котлов

    Атмосферная газовая горелка стоит в котлах с открытой камерой сгорания. По типу работы очень похожи на простую газовую плиту: газ поступает в горелку и горит при смешивании с поступающим из комнаты воздухом.

    Положительные черты атмосферной горелки, это простота конструкции и бесшумная работа. Недостатки, низкий КПД (до 90-93%) и разрежение воздуха в комнате. Именно по этому, такие котлы ставятся в специально оборудованных комнатах, топочных, которые оборудуются по специальным правилам.

    Есть несколько нюансов, в использовании атмосферных газовых горелок импортного производства.

    По стандартам ЕС в магистралях должно быть стабильное давление газа не ниже 150 атмосфер. В России эти стандарты аналогичны, но могут падать в зимний период и подниматься весной. Такие перепады давления приводят к прогоранию горелки зимой, и прожигу теплообменника летом. Это значит, что в районах с нестабильным давлением газа лучше использовать надувные горелки, работа которых не зависит от давления газа.

    Вентиляторные горелки газового котла

    Вентиляторные или наддувные горелки, работают за счет поступления воздуха с улицы, при помощи вентилятора. Работа вентилятора регулируется. Горелки с внешним поступлением воздуха работают стабильно при любом давлении газа, для таких котлов не нужно делать вертикальные дымоходы, достаточно коаксиального дымохода, КПД таких котлов близко к 95%. Правда работают они шумно и стоят в 2 раза дороже атмосферных горелок.

    Стоит отметить, что вентиляторные горелки, навешиваются на котел. Это дает возможность менять горелку и переходить с газа на жидкое топливо.

    Типы газовых горелок по регуляции горения

    Для регулирования горения разделяют:

    • Одноступенчатые горелки;
    • Двухступенчатые горелки;
    • Горелки модулирующие.

    В модулирующих горелках происходит автоматическое изменение мощности горелки в зависимости от нужного тепла на выходе.

    Двухступенчатые горелки позволяют работать в двух режимах, слабого и повышенного потребления.

    Комбинированные газовые горелки

    Технологии не стоят на месте и на рынке уже есть комбинированные горелки для газа и жидкого топлива. Как и любая новая технология, комбинированная горелка стоит на порядок дороже.

    Монтаж газовой горелки

    Газовую грелку достаточно легко можно демонтировать и монтировать в котел. Располагается она внизу камеры сгорания, вставляется в отдельное отверстие, к газовой трубе присоединяется накидной гайкой, а на корпусе закрепляется винтами.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
