Горелка на опилках своими руками

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно. Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах. Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений – пеллетная горелка, изготовленная своими руками.

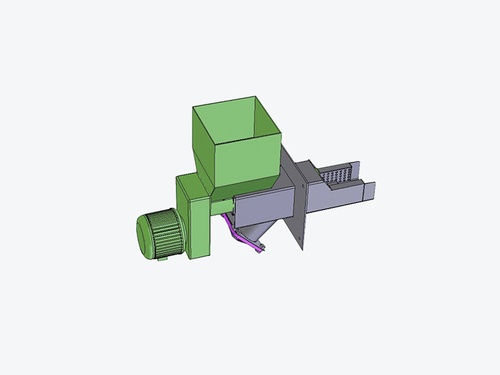

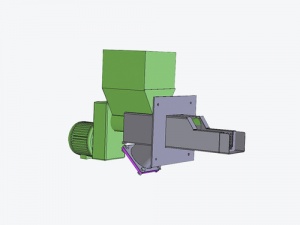

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать. В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух. Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении. Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи. Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой. В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления. Разобраться в работе устройства поможет схема пеллетной горелки.

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

  • Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
  • Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм. Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место. Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Средства автоматизации

Соотношение подачи воздуха и топлива в камеру сгорания надо регулировать, иначе работа горелочного устройства будет нестабильной либо все время на максимальной мощности. Простейший способ менять обороты двигателей шнека и вентилятора – это поставить простой ручной регулятор. Но тогда возникнут неудобства в виде постоянного присмотра и настройки отопительного агрегата в зависимости от температуры теплоносителя и окружающего воздуха. Самостоятельная настройка пеллетной горелки заключается в том, чтобы подобрать на разных режимах работы соотношение воздуха и топлива, при котором факел пламени будет ровным и устойчивым. Добиться этого поможет автоматизация устройства.

Пеллетная горелка с бункером

Сначала потребуется купить электронный блок управления. Если ваш котел уже снабжен таковым, то изучить возможность его использования. Как правило, контроллеры ведущих производителей имеют свободные управляющие контакты, к которым можно присоединить электродвигатели вентилятора и шнека. В этом случае на основании сигналов датчиков контроллер будет увеличивать или уменьшать подачу пеллет и регулировать обороты вентилятора.

В плане розжига и контроля над пламенем самодельная пеллетная горелка, изготовленная своими руками, также может быть автоматизирована. Нужно купить электрический элемент накаливания и фотодатчик. Первый будет включаться в самом начале, поджигая топливо, а второй при появлении устойчивого пламени будет сигнализировать об этом на контроллер, который отключит элемент накаливания.

На подающем патрубке можно поставить датчик заполнения, его роль – подавать импульс на электронный блок, когда шнек и верхний патрубок заполнены горючим, чтобы остановить подачу пеллет. Все эти средства автоматики позволяют эффективно сжигать пеллеты и создать определенный комфорт при обслуживании отопительной установки. Однако здесь есть свои недостатки:

  • Самодельную пеллетную горелку можно подключить не ко всякому контроллеру.
  • Существующий электронный блок агрегата отопления зачастую не приспособлен для работы с устройствами розжига и контроля горелки, тогда придется покупать новый.
  • Стоимость изготовления устройства увеличивается.

Заключение

Зная, как работает пеллетная горелка, можно взяться за ее самостоятельное изготовление. Но часто это сводится к закупке комплектующих и приборов автоматики, после чего они ставятся на самодельную камеру сжигания. В этом случае снижение стоимости изделия незначительно. Следует задуматься о покупке комплектного устройства заводского изготовления.

Технология изготовления котла на опилках своими руками

Котлы на опилках все чаще используются в системе водяного отопления как источник тепла. Это связано с массой преимуществ, которыми они обладают. Котлы работают на щепе и древесных опилках, поэтому обладают высокой экологичностью. Этот вариант помогает сэкономить деньги, особенно при самостоятельном изготовлении агрегата. Они обладают достаточной мощностью, чтобы поддерживать тепло в жилых и производственных помещениях с большой площадью.

Из-за высокой цены на классические энергоносители и постоянном ее росте, собственники домов переходят на более бюджетные варианты. Самые дешевые виды топлива – щепа и опилки. А если сделать котел из простых и доступных материалов, то получится довольно практичное решение. Если сварные работы самому делать проблематично, можно пригласить профессионального сварщика.

Особенности эксплуатации котлов

Наиболее современный и надежный вид котлов на опилках – автоматизированные водонагревательные системы. Их конструкция состоит из нескольких основных частей:

  • топливный бункер;
  • газогенератор;
  • водогрейный котел – состоит из камеры сгорания и теплообменника;
  • автоматическая система управления.

Современный котел на опилках – устройство

В конструкцию корпуса входят следующие элементы:

  • топка;
  • дымовая труба;
  • зольник;
  • распределитель тепла;
  • змеевик;
  • поддувало;
  • датчики.

В зависимости от проекта здания, он может быть установлен полностью внутри, снаружи, или с частичным монтажом на улице.

Автоматическая система отвечает за такие операции:

  • подача щепы в котел;
  • поступление горячего воздуха в камере сгорания в соответствии с объемом топлива;
  • контроль над повышением температуры;
  • пожаротушение.

Среди импортных котлов подобного устройства можно выделить австрийские HARGASSNER. Они особенно популярны в Европе для отопления гостиниц, домов, офисных зданий.

Яркий представитель отечественных котлов – BIO VULKAN производства фирмы «Пиролиз Мастер». Основные особенности этих устройств:

Котел BIO VULKAN – общее устройство

  • Корпус топки составляют стальные листы и трубы, снаружи покрытые теплоизоляционным материалом.
  • Внутри выложен шамотный кирпич – это повышает температуру нагрева.
  • Герметичные дверцы с корпусом из бетона, большие и жаропрочные.
  • Вентиляторы подают в топку первичный и вторичный воздух – это необходимо для горения.
  • Барабанный теплообменник защищен от известковых отложений двухуровневой циркуляцией воды.

Эти котлы на опилках отличаются самым высоким КПД, что связано с установкой на них пятиходового теплообменника. Для сжигания топлива используется ретортная горелка, которая позволяет использовать древесные отходы фракцией до 4 см.

Механизм подачи топлива

Приемник имеет открытый доступ к внешней части здания. Он оборудован шнековой передачей, соединенной с хранилищем. Когда бункер полностью загружен топливом, начинает работу транспортер – он подает топливо в механизированный отсек.

Читать еще:  Горелка для газового камина своими руками

Хранилище бывает двух типов, они отличаются техникой подачи в котел опилок:

  • бункер с наклонным основанием, конусовидный, с шнековым механизмом в нижней части;
  • ворошитель с лопастями, опилки загружаются за счет вращения.

Из хранилища не все топливо попадает сразу в топку. Котлы на щепе пиролизного типа оборудованы барабаном и шнековой передачей, которые осуществляют подачу топлива частями.

Самостоятельное изготовление котлов

Когда в доме необходимо устройство для отопления, но не хочется тратить на его покупку значительную сумму денег, можно сделать его самостоятельно. Для этого понадобится:

Котел на опилках своими руками – схема устройства

  • трубы с круглым профилем 4-5 см в диаметре;
  • трубы прямоугольные 60Х40 мм;
  • сварочный аппарат;
  • электроды;
  • шлифовальная машина.

Трубы подбираются так, чтобы они разместились в котле размером 36х40х80 см. Конструкции с прямоугольным сечением будут выполнять функцию вертикальных стоек. В них создаются круглые отверстия для крепления других элементов устройства.

На стенке котла с дверцей будут располагаться трубопроводы по 5 см в диаметре. Для задней части нужны четыре первых прямоугольника размером 5х6 см, а следующие – 4х4 см.

Для подведения труб вырезаются отверстия по 5 см в диаметре. По ним будет поступать холодная и горячая вода.

Процесс изготовления

Передняя и задняя части котла оборудуются таким образом:

  • присоединяются прямоугольные стойки с помощью сварки;
  • перпендикулярно к ним устанавливаются круглые трубы;
  • подключаются трубопроводы для подвода и отвода воды;
  • открытые концы труб закрываются частями металлических листов и завариваются.

Процесс изготовления котла на опилках

Котел проверяется на герметичность – в трубы заливается вода, чтобы сразу обнаружить протекание. Если все в порядке, устройство монтируется в топливник из кирпича. Его можно сделать самим, используя для этого огнеупорные материалы.

Принцип работы

Котел загружается топливом сверху, от дна и до дымоходного среза. Он не имеет ни дверец, ни зольника. Щепа и опилки уплотняются специальным грузом, сделанным из толстого листа стали. К нему приварена труба, по которой воздух подается в топку. Она вертикально проходит через крышку, конец ее выходит наружу – котел разжигается через него.

Процесс работы самодельного котла на опилках

Смысл заключается в горении верхнего слоя биомассы, весь процесс продвигается по направлению вниз. Так происходит нагревание водяной рубашки.

На конец трубы монтируется заслонка – с ее помощью регулируется подача воздуха, чтобы контролировать скорость сгорания топлива. В процессе работы опилок становится все меньше, груз опускается ниже до тех пор, пока котел не опустеет. Он освобождается от продуктов горения через дымоход.

При самостоятельном изготовлении обязательно нужно пользоваться чертежами – так легче разобраться с пропорциями и формой деталей. Чтобы устройство правильно функционировало, оно должно быть правильно собрано.

Преимущества и недостатки котлов на опилках

Любой вид отопительного оборудования имеет свои плюсы и минусы. Недостатки котла на опилках связаны с качествами топлива. Опилки имеют плохую сыпучесть, из-за этого возникают сложности с транспортировкой. Кроме того, им свойственно впитывание влаги, поэтому гореть они будет хуже, чем дрова и уголь. Самодельные устройства не имеют никаких гарантий качества сварных швов, их внешний вид сильно отличается от производственных аналогов своей неприглядностью.

Но, все же, положительные качества у прибора тоже есть:

Преимущества котла на опилках

  • экономичность (по сравнению с другими видами топлива, так как опилки – это строительные отходы);
  • высокий коэффициент полезного действия – более 90%;
  • работает без вреда для окружающей среды, опилки – экологически чистый продукт;
  • одна загрузка топлива может обогревать дом до 10-12 часов;
  • быстрый нагрев – через 30 минут после запуска;
  • простая конструкция.

Стоимость самодельного котла на опилках будет в разы ниже фирменного, даже если все материалы для его изготовления купить в магазине и нанять профессионального сварщика. А если какие-то детали найдутся в хозяйстве, экономия будет еще больше.

Такие котлы непривередливы к топливу и его качеству, в отличие от заводских. Будет щепа от сосны или березы – не важно, выделяемая смола не навредит устройству.

Главное — чтобы попытки сэкономить не принесли больших потерь: котел, собранный своими руками, не отвечает требованиям безопасности. Он не является долговечным и надежным, в нем отсутствуют системы автоматического контроля, поэтому оставлять его без присмотра нельзя.

Видео: Чертежи самодельного котла на опилках

Продам Горелка для сжигания опилок «Жарок» в Бийске

Детальное описание

Горелка для сжигания опилок «Жарок»

Горелка «Жарок» предназначена для сжигания древесных опилок любых пород и любой влажности и смолистости.

Разработка горелки нашей компании НЕ ИМЕЕТ АНАЛОГОВ!

Проблему сжигания опилок, как дешёвого топлива, люди решают давно. Но опилки имею свойства, которые не позволяют им гореть также легко, как дрова и уголь.

Сегодня мы можем сказать, В НАШЕЙ ГОРЕЛКЕ ОПИЛКИ Г О Р Я Т!
И не просто горят, а сгорают полностью практически без шлака и дают максимальную отдачу в вашу теплосистему.

Приобретая горелки «Жарок», вы с лёгкостью переходите на бросовое БИО-топливо. Вам больше не нужно тратиться на евро-дрова или держать пресс для опилок, зависеть от поставщиков прессованных опилок, сушить или специально дробить опилки. Топите свою печь не подготовленным топливом, опилками, стружкой, шишками и т. д.

Уникальная конструкция горелки позволяет легко встраивать горелку к действующей печи (к котлу), не меняя конструкции самой печи (котла).

Горелка «Жарок» ЯВЛЯЕТСЯ ЛИШЬ ДОПОЛНИТЕЛЬНОЙ ПРИСТАВКОЙ для вашей печи (котла), которая легко убирается (устанавливается) в течении 30-40 секунд!, когда опилки заканчиваются. Или используйте горелку, когда вам необходимо быстро нагреть помещение. Всего две охапки опилок (половина ведра) прогонят холод из вашего дома. После чего печь снова переходит на основное топливо (без горелки). Глубина погружения в топку регулируется настроечным механизмом горелки.

Горелка подбирается и изготавливается по типоразмерам под действующую нагрузку теплосети по техзаданию заказчика в течении 30-45 дней. На каждой горелке имеется механическая защита от перегрузки горелки опилками. Кроме того, горелки снабжаются пускорегулирующей аппаратурой:

  • минимальная автоматика: горелка снабжается регулятором скорости подачи топлива в котёл (рекомендуется для частного дома, где печь топится один-два раза в сутки);
  • циклическое управление: горелка снабжается шкафом управления в добавление к минимальной автоматике горелки, на котором установлены таймеры циклов для вкл-откл горелки.

Типоразмеры горелок «Жарок» подбираются по площади помещений исходя из формулы 1 кВт на 10 квадратных метров помещения со средней теплопроводностью стен. Например: для дома или коттеджа подойдёт горелка 20 кВт.

Общие технические характеристики горелки «Жарок»:

  • сырьё для горения опилки любых пород;
  • конструкция приставки подбирается по печи (котлу);
  • напряжение питания 220В или 380В;
  • автоматика и мощность по типоразмерам.
  • типоразмеры горелок 20, 50, 100 кВт

Особенности пеллетной горелки своими руками

Многие владельцы частных домов используют в качестве твердого топлива не только дрова и уголь, но и опилки, отходы зерновых после их обработки, древесные гранулы, шелуху семечек. Такая сыпучая структура не позволяет качественно сжигать топливо классическим способом. Именно поэтому требуется дополнительное устройство для сжигания шелухи и мелких опилок – пеллетная горелка, которую можно изготовить своими руками. Представленное в статье видео наглядно продемонстрирует способ ее изготовления.

Строение пеллетной горелки своими руками

Задачей каждого горелочного устройства является создание мощного и ровного языка пламени, которое нагревает водяную рубашку котла, и силу горения которого можно легко регулировать. Строение пеллетной горелки своими руками в этом плане также преследует эту цель и поэтому представляет собой небольшую камеру сгорания, напоминающую аэродинамическую трубу, в которую поступает топливо и нагнетается воздух. Шнековый конвейер используется для подачи шелухи или гранул, а топливо попадает в него из загрузочного бункера, объем которого влияет на продолжительность работы устройства. Вентилятор-нагнетатель принудительно загоняет воздух в зону сжигания.

Камера сгорания бывает двух видов:

  • прямоугольного сечения;
  • круглого сечения.

Последний вариант встречается чаще всего, потому что такая камера более проста в изготовлении. В ней устанавливают плоский поддон, используемый для горящего топлива, а саму камеру прикрепляют к фланцевой плите, прилегающей снаружи к фронтальной плоскости котла. Снаружи устройство представляет собой шнековый конвейер, имеющим верхний входной патрубок, который используется для попадания внутрь топлива из бункера.

Благодаря тому, что после сгорания сыпучего твердого топлива практически не образуется пепла, то устройство самоочищается от воздушного потока, который подается нагнетателем. Поэтому пепел начинает скапливаться в зольнике, который следует очищать 1 раз в неделю.

Принцип работы горелки

Принцип работы устройства заключается в следующем: небольшое количество топлива поступает в камеру, затем оно поджигается, включая по минимуму подачу воздуха. По мере усиления пламени, камера начинает прогреваться, а воздух — все больше нагнетаться. В результате образуется ровный факел пламени, при помощи которого начинает нагреваться теплообменник с водой.

Читать еще:  Горелка для пиролизного газа

Сыпучее твердое топливо подается в шнек для пеллетной горелки своими руками двумя способами:

  • Традиционный способ заключается в том, что пеллеты подаются из бункера больших размеров, стоящего отдельно. Такие габариты необходимы для того, чтобы котел работал не меньше 7 дней, потому что чистить его следует раз в неделю. Из бункера топливо поступает к горелочному устройству при помощи дополнительного шнекового конвейера необходимой длины.
  • Гораздо более простой способ подачи горючего осуществляется в гравитационной пеллетной горелке, изготовленной своими руками. Гранулы и шелуха под своим весом начинают ссыпаться в шнек из бункера, который устанавливается непосредственно над горелочным устройством, а тот, в свою очередь, подает необходимое количество в камеру сжигания.

Как изготовить пеллетную горелку своими руками

Чтобы своими руками изготовить такое устройство, потребуется определенный материал, подобрать который не составит никакого труда. Для камеры сгорания лучше всего подойдет труба из жаропрочной стали, толщина стенок которой должна быть не меньше 4 мм. Это необходимо потому, что там очень высокая температура.

Пеллетная горелка своими руками прикрепляется к корпусу котельной установки при помощи фланцевой пластины, которая изготавливается из стали толщиной 3 мм. Подающий конвейер можно купить, а можно сделать своими руками из обычной трубы, в которую следует поместить шнек. Для вращения подойдут подшипники, редуктор и низкооборотный электродвигатель. Вентилятор приобретается в магазине и закрепляется на пластине, заранее подготовив под него место. Сама пластина изготавливается по чертежу пеллетной горелки и зависит от конструкции дверцы котла.

В обязательном порядке регулируется количество поступающего топлива и воздуха в камеру, в противном случае работать пеллетная горелка будет нестабильно или все время на максимальной мощности. Самым простым способом менять обороты двигателей вентилятора и шнека является установка ручного регулятора. Но в этом случае необходимо будет постоянно присматривать и настраивать отопительный агрегат, обращая внимание на температуру теплоносителя и воздуха.

Настройка горелки заключается в том, чтобы на разных режимах работы было правильно подобрано соотношение топлива и воздуха, при этом факел пламени должен быть устойчивым и ровным. Чтобы этого добиться, необходима автоматизация устройства.

Для этого необходимо будет приобрести электронный блок управления. В основном контроллеры имеют свободные управляющие контакты, к ним присоединяют электродвигатели шнека и вентилятора. При этом благодаря сигналам датчиков контроллер будет регулировать подачу пеллет и обороты вентилятора.

Чтобы автоматизировать процесс розжига и контроля над пламенем, необходимо приобрести электрический элемент накаливания и фотодатчик. Первое устройство будет включаться и поджигать топливо, а фотодатчик, в случае появления устойчивого пламени, будет оповещать об этом контроллер, который отключает элемент накаливания.

На подающем патрубке устанавливают датчик заполнения, который подает импульсы на электронный блок в случае заполнения шнека и верхнего патрубка горючим, чтобы прекратить подачу пеллет.

Однако использование средств автоматизации имеет и недостатки:

  • пеллетная горелка своими руками подключается не ко всякому контроллеру;
  • имеющийся электронный блок агрегата отопления очень часто не приспособлен работать с устройствами розжига и контроля горелки, в этом случае придется приобрести новый;
  • стоимость изготовления пеллетной горелки значительно увеличивается.

Заключение

Если знать принцип работы пеллетной горелки, можно изготовить ее своими руками. Видео, представленное в статье, поможет разобраться в этом. Самостоятельное изготовление горелки часто требует наличия приборов автоматики и комплектующих. Если это слишком сложно, то лучше приобрести устройство заводского изготовления.

Плюсы изготовленной своими руками печи длительного горения, работающей на опилках

В представлении большинства людей котел, работающий на твердом топливе – это металлический ящик с дверкой для загрузки топлива и трубой, приваренной к верхней части. В такой конструкции все сгорало с огромной скоростью, выбрасывая тепло через дымоход, который использовали в качестве греющего элемента и протягивали по помещению. Подорожание энергоносителей заставляет людей изобретать более эффективные способы отопления, в результате чего появилась печь длительного горения, эффективность которой намного выше традиционной

Принцип работы и устройство печи

Котел длительного горения отличается от других устройств обогрева на твердом топливе тем, что внутри происходит не горение, а тление, которое выделяет достаточное количество тепла, чтобы обеспечить им одну или две комнаты. Для создания процесса тления топливо трамбуют, чтобы между его частицами осталось минимум воздуха, так как кислород повышает интенсивность протекания процесса с огромным тепловыделением.

При этом топливо быстро расходуется, и потребуется его дозагрузка. Такие котлы никакой экономии не приносят, а лишнее тепло будет уходить через дымоход и не использоваться по назначению. Котел длительного горения использует энергию, выделяемую при тлении, и оснащается регулятором, дозирующим поступление воздуха. Тление в брикетах или опилках образует «топочный» газ, который и выделяет большое количество тепловой энергии при сгорании в камере розжига.

Существует два варианта конструкции печи:

  1. При котором печной газ в результате сгорания топлива поднимается вверх через спрессованные опилки, попадая в дымоход.
  2. При котором печной газ при горящих опилках попадает во внешний контур, где остывает и утилизируется через дымоход.
    Стандартные котлы длительного горения состоят из следующих основных элементов:

  1. Топливного бака (топки), в котором стоит заслонка, регулирующая поступление первичного воздуха.
  2. Камеры дожигания с проделанными отверстиями, через которые поступает вторичный воздух.
  3. Дымохода.

Особенности эксплуатации

Для загрузки топлива снимают крышку и прижимной круг вместе с трубой. На дно засыпают топливо до самого дымохода, которое максимально уплотняется. Поверх него кладут небольшие веточки, а на них бумагу или тряпку, смоченную керосином. Сверху вставляют прижимной круг и закрывают крышкой. После того, как топливо начнет гореть, воздушная заслонка перекрывается, и печь можно оставить на несколько часов до следующей загрузки горючего.

В котлы длительного горения подбрасывать опилки при запущенном процессе нельзя. После его закладки и до полного сгорания печь не открывается. Возможно увеличение или уменьшение силы горения, при этом теплообразование будет также увеличиваться или снижаться. Процесс горения начинается снизу по центру, и распространяется по сторонам. По мере сгорания, спрессованное топливо опускается, обеспечивая процесс горения на время 8-10 ч.

Основное требование к топливу – это возможность его хорошей прессовки внутри камеры сгорания, в центре которой расположен воздушный канал. Размер печки выбирается, исходя из расчетного времени сгорания топлива. Так, начавшееся горение со средины наружу продолжается до полного перегорания материала со скоростью 3 см/ч. Загрузив опилки в емкость, диаметром 30 см., процесс будет продолжаться до 6 ч.
Количество теплоты, образуемое при горении, зависит от диаметра и глубины печи. В высокой и узкой конструкции нагрев будет происходить быстрее, а изделие с большим диаметром сделает процесс долгим и жарким.

Достоинства печи

  • Длительной работе на одной закладке горючего (10-20 ч. в зависимости от модели).
  • Автономность работы (не требуется постоянный контроль со стороны человека).
  • Относительно небольшие габариты и вес.
  • Возможность использования различного топлива (котел работает на опилках, угле, дровах, щепах, пеллетах), что делает себестоимость отопления заметно ниже от альтернативных вариантов.
  • Не требует наличия фундамента.
  • Не нуждается в регулярной растопке, долгий простой никак не влияет на долговечность и работоспособность устройства, что особенно удобно для загородного дома или дачи.
  • Максимально полное сжигание топлива и малый остаток золы.
  • Печка на опилках практически не дымит.
  • Достаточно легко изготавливается своими руками из простой стальной бочки или других подручных материалов.
  • Невысокая стоимость.

Серьезных недостатков печи, изготовленные своими руками не имеют, но есть условия, для работы в которых они плохо подходит. Такие приборы не используются для отопления большого дома, их назначение – обогревать небольшие помещения.

Как собрать своими руками?

Основой для изготовления печи на опилках, служит 200 литровая целая стальная бочка без ржавчины. В качестве подойдет пропановый баллон, отрезок стальной трубы или огнетушитель большого размера. В данной детали главным показателем служит толщина стенок, от нее зависит длительность эксплуатации всего изделия.

Из других материалов потребуются:

  • Материал для ножек (при круглой основе), в качестве которого могут использоваться обрезки трубы, куски арматуры, швеллер и т. д.
  • Два стальных круга с диаметром бочки и толщиной стенки 5 мм.
  • Готовая или самостоятельно изготовленная дверца.
  • Труба, на 15 см. длиннее бочки, и 100 мм. в диаметре.
  • Труба, длиной 5 м. и диаметром 100 мм. для дымохода.

Понадобятся следующие инструменты:

  • Газовый резак или болгарка.
  • Сварочный аппарат.
  • Молоток
  • Измерительные инструменты (рулетка, уровень).
    Перед изготовлением изделия своими руками внимательно изучается чертеж, после чего приступают к сборке, состоящей из следующих этапов:

  1. Подготовка бака для топлива. Верхняя часть бочки обрезается после предварительной точной разметки, чтобы не испортить заготовку. Также, согласно разметке, обрезается и дно, которое не выбрасывается, а будет использовано в качестве крышки.
  2. Изготовление дна печи из стального листа, который вырезается по диаметру топливника. В его центре проделывается отверстие по диаметру подводящей трубы.
  3. Изготовление трубы, подающей кислород к зоне горения. Для этого понадобится заготовка более длинная в сравнении с топливным баком, а по диаметру равная отверстию в топливнике. В ней болгаркой прорезаются продольные линии или дрелью проделывается перфорация в количестве более 50 шт.
  4. Перфорированная труба вставляется в середину дна и приваривается, после чего вырезается крышка с отверстием по центру, подогнанным по диаметру трубы (на нее ставится крышка). Также проделывается дополнительное отверстие возле края для контроля тяги и доступа воздуха, на которую ставится подвижная заслонка. Крышка для удобства оборудуется дугами для удобства обслуживания.
  5. Монтаж дымохода из патрубка в диаметре 10 см. и трубы, соединяемой с ним хомутом. Патрубок тщательно соединяют сваркой к боковому выходу в верхней части топливника и надевают на него трубу.
  6. Котел устанавливается на опоры, которые изготавливаются из металлических профилей, приваренных к корпусу печи, как указывают чертежи.
Читать еще:  Газовые горелки с ручным управлением

Все части печи, работающей на опилках, сильно нагреваются, из-за чего котел, применяющийся для отопления помещения, не устанавливают рядом с легко воспламеняющимися материалами и поверхностями, и не оставляют без присмотра. Запрещено обслуживать устройство без защитных рукавиц и с нарушением правил пожарной безопасности.

Важные технические особенности

При сборке и эксплуатации котлы длительного горения отличаются определенными техническими нюансами, известными профессионалам, и которые обязательно должны знать пользователи подобных устройств:

  • Трубы дымохода собираются в направлении, обратном движению продуктов горения.
  • Для дымохода подбирается такая конструкция, которую при необходимости можно разбирать и производить плановую чистку.
  • Котлы нельзя располагать возле предметов и материалов, неспособных выдерживать воздействие высокой температуры.
  • Котлы на опилках перед началом использования обязательно тестируют во всех режимах эксплуатации. При этом выясняется оптимальный температурный режим устройства и необходимое количество топлива для загрузки.

Процесс изготовления печи своими руками при наличии материалов и опыта подобных работ несложен. Для этого потребуется точный чертеж, необходимые материалы, инструменты, и всего один день времени.
Главное условие последующей правильной работы агрегата – это точность изготовления, качество материалов и соединительных швов. При эксплуатации устройства нужно помнить, что котел – это предмет повышенной пожароопасности, и проводить c ним различные эксперименты не стоит.

В следующих видео подробно рассказано об изготовлении различных видов печей длительного горения и показан принцип их работы:

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно. Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах. Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать. В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух. Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении. Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи. Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой. В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления. Разобраться в работе устройства поможет схема пеллетной горелки.

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

  • Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
  • Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм. Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место. Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Средства автоматизации

Соотношение подачи воздуха и топлива в камеру сгорания надо регулировать, иначе работа горелочного устройства будет нестабильной либо все время на максимальной мощности. Простейший способ менять обороты двигателей шнека и вентилятора – это поставить простой ручной регулятор. Но тогда возникнут неудобства в виде постоянного присмотра и настройки отопительного агрегата в зависимости от температуры теплоносителя и окружающего воздуха. Самостоятельная настройка пеллетной горелки заключается в том, чтобы подобрать на разных режимах работы соотношение воздуха и топлива, при котором факел пламени будет ровным и устойчивым. Добиться этого поможет автоматизация устройства.

Пеллетная горелка с бункером

Сначала потребуется купить электронный блок управления. Если ваш котел уже снабжен таковым, то изучить возможность его использования. Как правило, контроллеры ведущих производителей имеют свободные управляющие контакты, к которым можно присоединить электродвигатели вентилятора и шнека. В этом случае на основании сигналов датчиков контроллер будет увеличивать или уменьшать подачу пеллет и регулировать обороты вентилятора.

В плане розжига и контроля над пламенем самодельная пеллетная горелка, изготовленная своими руками, также может быть автоматизирована. Нужно купить электрический элемент накаливания и фотодатчик. Первый будет включаться в самом начале, поджигая топливо, а второй при появлении устойчивого пламени будет сигнализировать об этом на контроллер, который отключит элемент накаливания.

На подающем патрубке можно поставить датчик заполнения, его роль – подавать импульс на электронный блок, когда шнек и верхний патрубок заполнены горючим, чтобы остановить подачу пеллет. Все эти средства автоматики позволяют эффективно сжигать пеллеты и создать определенный комфорт при обслуживании отопительной установки. Однако здесь есть свои недостатки:

  • Самодельную пеллетную горелку можно подключить не ко всякому контроллеру.
  • Существующий электронный блок агрегата отопления зачастую не приспособлен для работы с устройствами розжига и контроля горелки, тогда придется покупать новый.
  • Стоимость изготовления устройства увеличивается.

Хорошая статья в тему: Как сделать котел на опилках

Заключение

Зная, как работает пеллетная горелка, можно взяться за ее самостоятельное изготовление. Но часто это сводится к закупке комплектующих и приборов автоматики, после чего они ставятся на самодельную камеру сжигания. В этом случае снижение стоимости изделия незначительно. Следует задуматься о покупке комплектного устройства заводского изготовления.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
